АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ | *2 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *3 | РАДИОПРИЕМНИК В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ SFT LOCK-ACC |
*6 | БЛОК РЕЛЕ ПАНЕЛИ ПРИБОРОВ № 4 -ПРЕДОХРАНИТЕЛЬ ACC |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с VSC |
| *C | Для моделей без VSC | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ | *2 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *3 | РАДИОПРИЕМНИК В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ SFT LOCK-ACC |
*6 | БЛОК РЕЛЕ ПАНЕЛИ ПРИБОРОВ № 4 -ПРЕДОХРАНИТЕЛЬ ACC |
| *7 | ВИТОЙ КАБЕЛЬ В СБОРЕ | - | - |

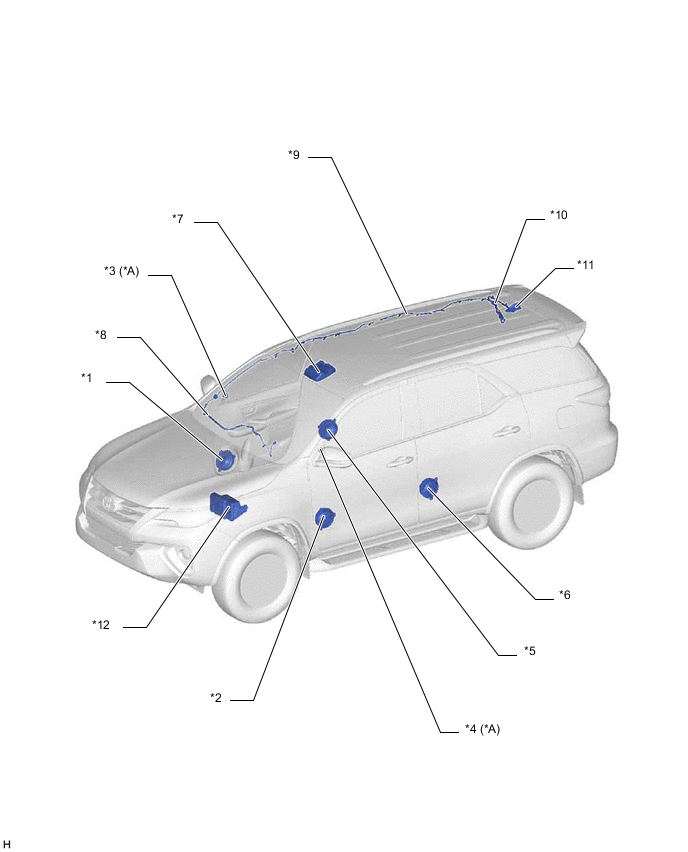

ИЛЛЮСТРАЦИЯ
| *A | для моделей с 6 динамиками | - | - |
| *1 | ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ | *2 | ПЕРЕДНИЙ ЛЕВЫЙ ДИНАМИК № 1 В СБОРЕ |
| *3 | ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ | *4 | ПЕРЕДНИЙ ЛЕВЫЙ ДИНАМИК № 2 В СБОРЕ |
| *5 | ПРАВЫЙ ЗАДНИЙ ДИНАМИК В СБОРЕ | *6 | ЛЕВЫЙ ЗАДНИЙ ДИНАМИК В СБОРЕ |
| *7 | ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ - МИКРОФОН ТЕЛЕФОНА В СБОРЕ |
*8 | АНТЕННЫЙ ШНУР В СБОРЕ |
| *9 | ШНУР АНТЕННЫ № 2 | *10 | ШНУР АНТЕННЫ № 3 |
| *11 | АНТЕННА УСИЛИТЕЛЯ № 1 В СБОРЕ | *12 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ RADIO |
