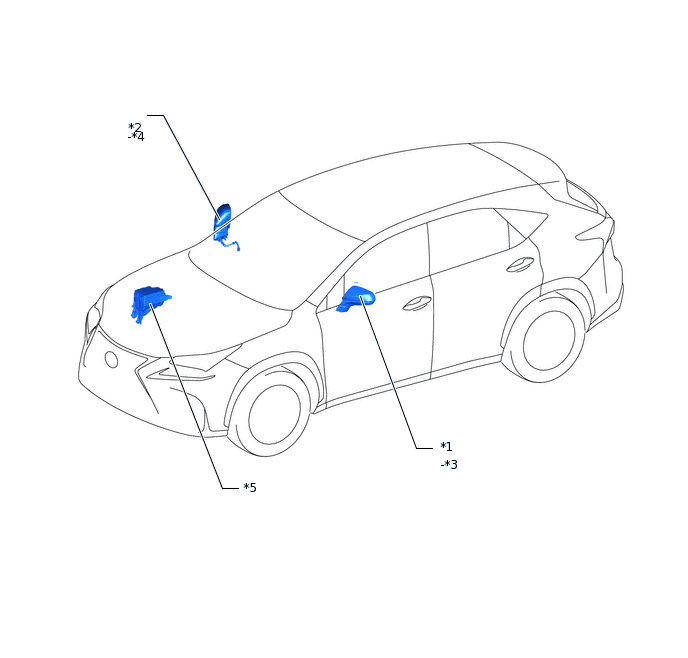

СИСТЕМА ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ (без памяти) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
*1 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*2 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*3 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*4 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*5 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - РЕЛЕ DEF - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 - ПРЕДОХРАНИТЕЛЬ DEF - ПРЕДОХРАНИТЕЛЬ MIR HTR - ПРЕДОХРАНИТЕЛЬ MIRROR |
- |
- |
ИЛЛЮСТРАЦИЯ

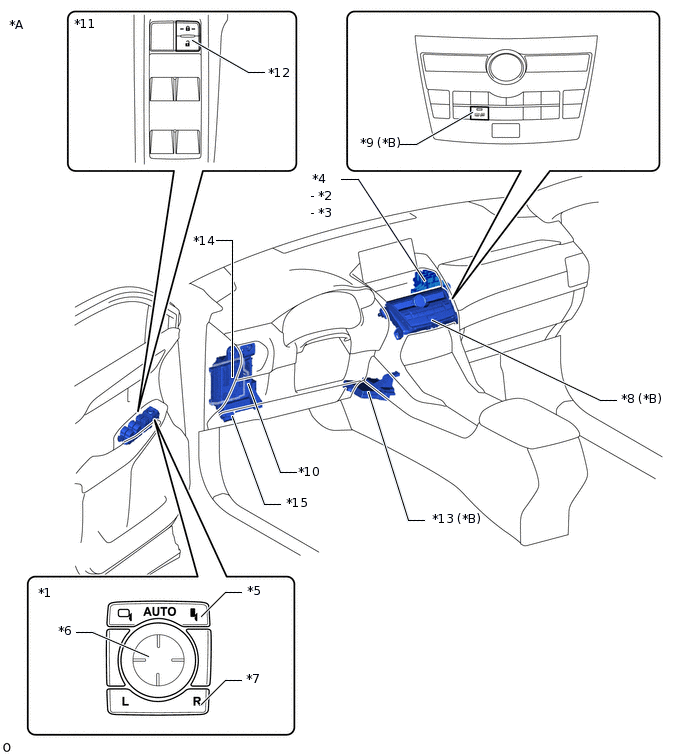

*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей с обогревателем зеркала |
*1 |
ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
*2 |
РЕЛЕ E-MIR1 |
*3 |
РЕЛЕ E-MIR2 |
*4 |
БЛОК РЕЛЕ № 3 В СБОРЕ |
*5 |
ПЕРЕКЛЮЧАТЕЛЬ СКЛАДЫВАНИЯ ЗЕРКАЛА |
*6 |
ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПОВЕРХНОСТИ ЗЕРКАЛА |
*7 |
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ЗЕРКАЛА |
*8 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*9 |
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЕЙ ЗЕРКАЛ) |
*10 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 - ПРЕДОХРАНИТЕЛЬ ACC |
*11 |
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*12 |
ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ |
*13 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*14 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*15 |
DLC3 |
- |
- |
ИЛЛЮСТРАЦИЯ

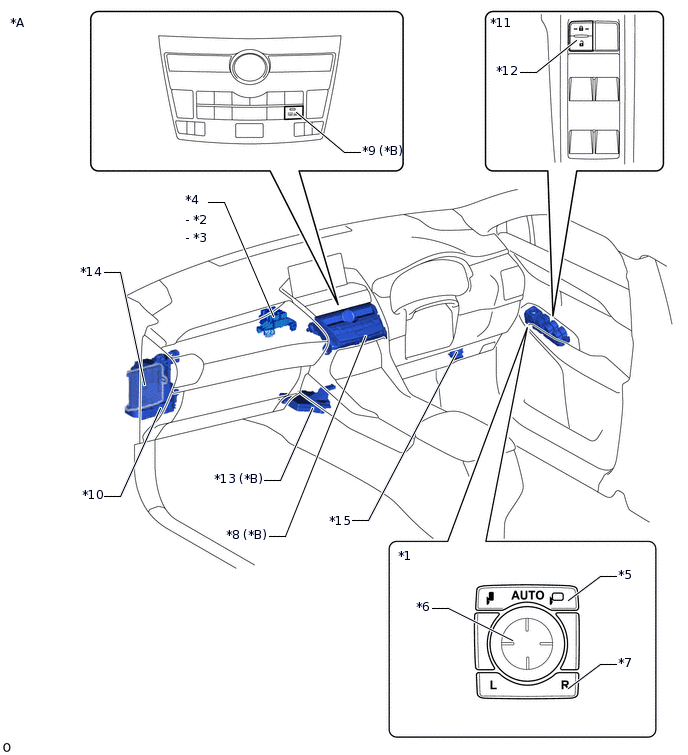

*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей с обогревателем зеркала |
*1 |
ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
*2 |
РЕЛЕ E-MIR1 |
*3 |
РЕЛЕ E-MIR2 |
*4 |
БЛОК РЕЛЕ № 3 В СБОРЕ |
*5 |
ПЕРЕКЛЮЧАТЕЛЬ СКЛАДЫВАНИЯ ЗЕРКАЛА |
*6 |
ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПОВЕРХНОСТИ ЗЕРКАЛА |
*7 |
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ЗЕРКАЛА |
*8 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*9 |
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЕЙ ЗЕРКАЛ) |
*10 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 - ПРЕДОХРАНИТЕЛЬ ACC |
*11 |
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*12 |
ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ |
*13 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*14 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*15 |
DLC3 |
- |
- |
