КЛАПАН ПРОДУВКИ АДСОРБЕРА (для моделей без модуля насоса адсорбера) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

    Нажмите здесьClick here

  2. СНИМИТЕ КЛАПАН ПРОДУВКИ АДСОРБЕРА (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ)

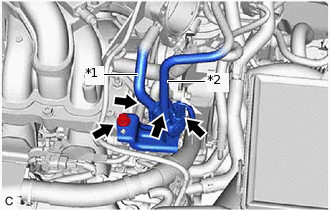

    1. A417529C01

      *1

      Питающий шланг паров топлива № 1

      *2

      Питающий шланг паров топлива в сборе

      Отсоедините разъем клапана продувки (электровакуумного клапана продувки).

    2. Сдвиньте фиксатор и отсоедините питающий шланг паров топлива от клапана продувки (электровакуумного клапана продувки).

    3. Отсоедините питающий шланг паров топлива № 1 от клапана продувки (VSV продувки).

    4. Выверните болт и снимите электровакуумный клапан продувки с уравнительного бачка на впуске воздуха.
