ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с системой панорамного обзора)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  2. СНИМИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. СНИМИТЕ КРЫШКУ ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА

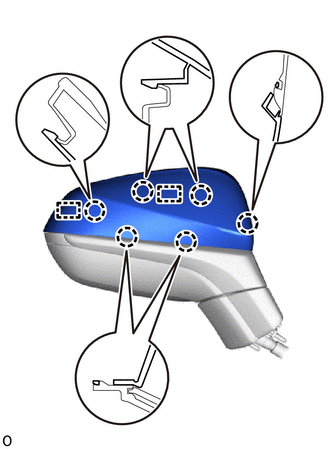

    1. B374954

      Освободите 6 захватов, 2 направляющие и снимите крышку левого наружного зеркала.

  4. СНИМИТЕ ОПРАВУ ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА

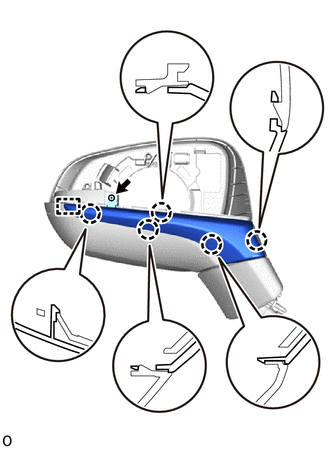

    1. B374955

      Выверните винт.

    2. Освободите 5 захватов и направляющую и снимите оправу левого наружного зеркала.

  5. СНИМИТЕ НИЖНЮЮ КРЫШКУ ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА

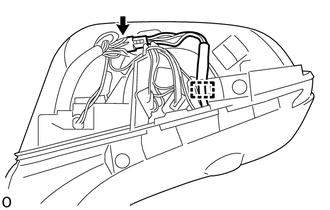

    1. B376575

      для моделей с системой панорамного обзора:

      Отсоедините разъем и открепите зажим жгута проводов.

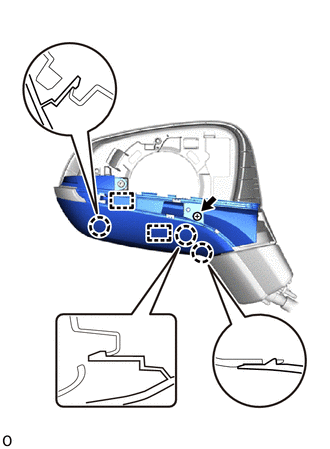

    2. B374956

      Выверните винт.

    3. Освободите захват, 2 направляющие и снимите нижнюю крышку левого наружного зеркала.

  6. СНИМИТЕ ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ

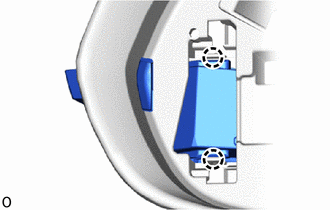

    1. E298451

      Освободите 2 захвата и снимите повторитель указателя левого поворота в сборе.

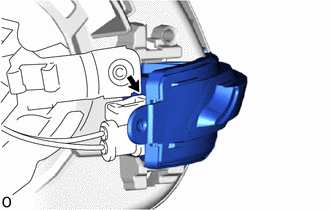

    2. E298452

      Отсоедините разъем.
