POWER BACK DOOR SYSTEM PARTS LOCATION
ILLUSTRATION
*1 |
BACK DOOR LOCK ASSEMBLY |
*2 |
BACK DOOR LOCK MOTOR |
*3 |
BACK DOOR COURTESY SWITCH |
*4 |
LATCH SWITCH |
*5 |
SECTOR SWITCH |
*6 |
PAWL SWITCH |
*7 |
MULTIPLEX NETWORK DOOR ECU |
*8 |
BACK DOOR OPENER SWITCH ASSEMBLY |
*9 |
WIRELESS DOOR LOCK BUZZER (POWER BACK DOOR BUZZER) |
- |
- |

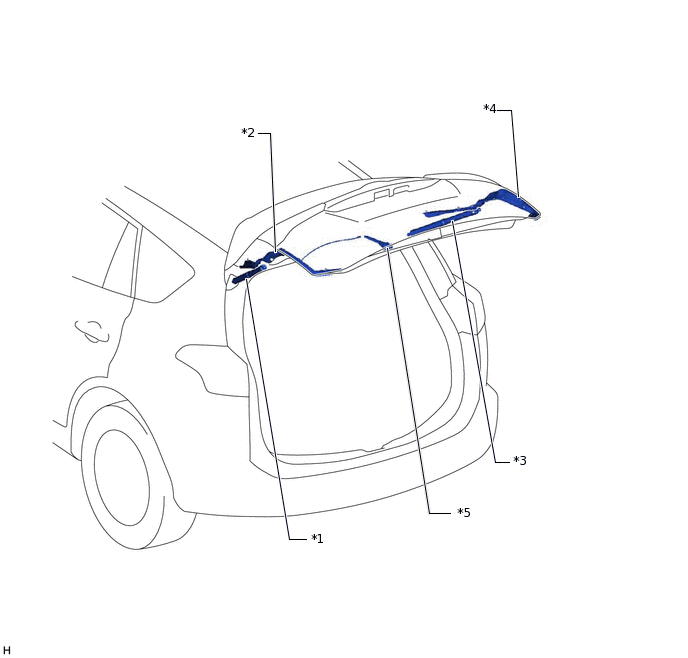

ILLUSTRATION
*1 |
POWER BACK DOOR UNIT ASSEMBLY SET LH |
*2 |
POWER BACK DOOR SENSOR ASSEMBLY LH |
*3 |
POWER BACK DOOR UNIT ASSEMBLY SET RH |
*4 |
POWER BACK DOOR SENSOR ASSEMBLY RH |
*5 |
DOOR CONTROL SWITCH ASSEMBLY |
- |
- |
ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - ECU-B NO.1 FUSE |
*2 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*3 |
DLC3 |
*4 |
BACK DOOR CONTROL SWITCH |
*5 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - PBD FUSE - ECU-IG NO.2 FUSE |
*6 |
COMBINATION METER ASSEMBLY - POWER BACK DOOR MAIN SWITCH |
*7 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
- |
- |
*a |
Refer to Service Bulletin for installation position. |
- |
- |
ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - ECU-B NO.1 FUSE |
*2 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*3 |
DLC3 |
*4 |
BACK DOOR CONTROL SWITCH |
*5 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - PBD FUSE - ECU-IG NO.2 FUSE |
*6 |
COMBINATION METER ASSEMBLY - POWER BACK DOOR MAIN SWITCH |
*7 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
- |
- |
*a |
Refer to Service Bulletin for installation position. |
- |
- |
