МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ В СБОРЕ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Click here

2. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

   Click here

3. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2

   Click here

4. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ (для моделей с подкузовной панелью пола)

   Click hereClick here

5. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ (для моделей с подкузовной панелью пола)

   Tip:

   Порядок выполнения работ для правой и левой сторон одинаков.

6. СЛЕЙТЕ МАСЛО МЕХАНИЧЕСКОЙ ТРАНСМИССИИ

   Click here

7. СНИМИТЕ КАРДАННЫЙ ВАЛ С ЦЕНТРАЛЬНЫМ ПОДШИПНИКОМ В СБОРЕ

   (см.Click hereстр.)

8. СНИМИТЕ ШТАНГУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

   (см.Click hereстр.)

9. СНИМИТЕ СТАРТЕР В СБОРЕ

   (см.Click hereстр.)

10. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

    Tip:

    Закрепите узлы с отсоединенными жгутами проводов лентой, чтобы они не мешали.

    1.

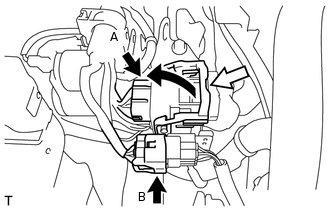

       Освободите замок разъема (A) и отсоедините разъем.

    2. Отсоедините разъем (B).

    3.

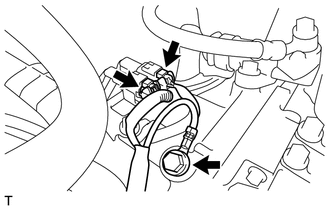

       Отсоедините 2 разъема.

    4. Выверните болт и отсоедините провод соединения с массой.

    5.

       Расцепите зажим жгута проводов.

    6. Выверните болт и снимите кронштейн зажима жгута проводов.

11. ОТСОЕДИНИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ

    1.

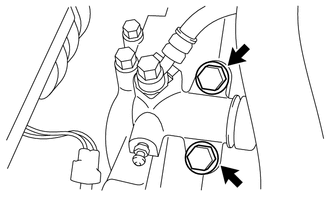

       Выверните 2 болта и отделите рабочий цилиндр сцепления в сборе.

12. ОТСОЕДИНИТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

    1.

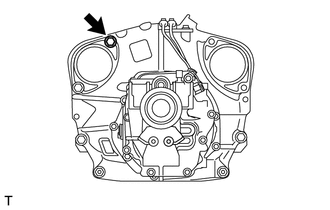

       Выверните болт из механической трансмиссии.

13. СНИМИТЕ ВЫПУСКНОЙ КОЛЛЕКТОР

    (см.Click hereстр.)

14. ОПОРА ДВИГАТЕЛЯ В СБОРЕ

    1.

       Подоприте двигатель в сборе с помощью подъемника двигателя, чтобы обеспечить его устойчивость, как показано на рисунке.

       Table 1. Обозначения на рисунке

       Места расположения приспособлений

       Note:

       • Установите двигатель в сборе с трансмиссией так, чтобы он располагался горизонтально.

       • Никогда не закрепляйте переходник и приспособление для подъемника платформенного типа в секции масляного поддона двигателя в сборе.

15. ОТСОЕДИНИТЕ НАПОЛЬНЫЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    1.

       Переверните чехол рычага выбора и переключения передач.

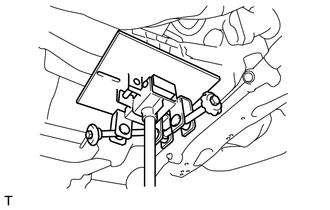

    2. С помощью отвертки снимите фиксатор и напольный рычаг переключения передач в сборе.

    3. Снимите плоскую шайбу с рычага переключения передач в сборе.

    4. Снимите 2 втулки и кольцевое уплотнение с напольного рычага переключения передач в сборе.

16. СНИМИТЕ КРОНШТЕЙН ВЫПУСКНОЙ ТРУБЫ

    1.

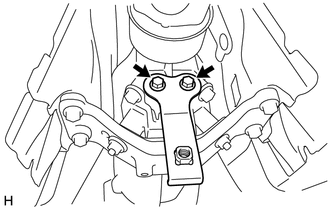

       Выверните 2 болта и снимите кронштейн выпускной трубы.

17. ПОДДОМКРАТЬТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

    1.

       Обоприте механическую трансмиссию на подкатной домкрат для трансмиссий.

       Note:

       • Убедитесь, что механическая трансмиссия в сборе располагается по центру телескопического гидравлического домкрата.

       • При снятии механической трансмиссии в сборе подоприте двигатель в сборе так, чтобы он не наклонялся.

18. СНИМИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ № 2

    1.

       Выверните 4 болта, отверните 2 гайки и снимите 2 шайбы и заднюю подушку опоры двигателя № 2.

       Table 2. Обозначения на рисунке

       	Болт
       	Гайка

19. ОТСОЕДИНИТЕ ДЕРЖАТЕЛЬ НАПОЛЬНОГО РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

    1. Отклоните механическую трансмиссию в сборе.

    2.

       Поднимите фиксаторы 2 штифтов рычага переключения передач и снимите штифты.

    3. Отсоедините держатель напольного рычага переключения передач.

20. СНИМИТЕ ЧЕХОЛ РЫЧАГА ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

    1. Снимите чехол рычага выбора и переключения передач с напольного рычага переключения передач в сборе.

21. СНИМИТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

    1.

       Выверните 3 болта, отверните 2 гайки и снимите механическую трансмиссию в сборе.

       Table 3. Обозначения на рисунке

       	Болт
       	Гайка

       Note:

       • Никогда не прилагайте чрезмерного усилия к трансмиссии в сборе, иначе можно отломать первичный вал.

       • Во избежание повреждения штифтов никогда не поддевайте механическую трансмиссию в блоке с главной передачей при снятии с двигателя.

22. СНИМИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ № 1

    1.

       Выверните 4 болта и снимите заднюю подушку опоры двигателя № 1.

23. СНИМИТЕ ПРИВОДНОЙ ВАЛ НАПОЛЬНОГО РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

    Click here

24. СНИМИТЕ ПРИВОДНОЙ ВАЛ

    Click here
