СИСТЕМА БЕСПРОВОДНОЙ ЗАРЯДКИ КОНТАКТЫ ЭБУ

  1. ПРОВЕРЬТЕ ПОДСТАВКУ ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ (ВСТАВКУ В ВЕЩЕВОМ ЯЩИКЕ ПЕРЕДНЕЙ КОНСОЛИ)

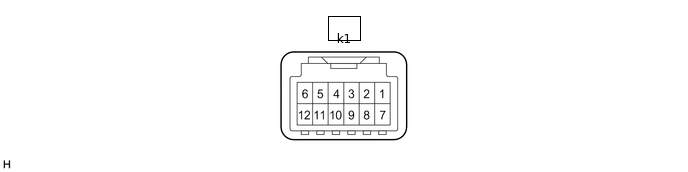

    E216115N15

    Номера контактов (обозначения)

    Цвет проводки

    Описание контактов

    Условие

    Заданные условия

    k1-1 (PGND) - масса

    W-B - масса

    Масса

    Всегда

    Менее 1 В

    k1-5 (ACC) - k1-1 (PGND)

    P - W-B

    Источник питания (ACC)

    Замок зажигания в положении ACC

    11 - 14 В

    Замок зажигания в положении OFF (ВЫКЛ)

    Менее 1 В

    k1-6 (B+) - k1-1 (PGND)

    G - W-B

    Источник питания (+B)

    Замок зажигания в положении OFF (ВЫКЛ)

    11–14 В

    k1-7 (DIS) - масса

    LG - масса

    Сигнал прекращения зарядки

    В течение 5 с после переключения зажигания из выключенного состояния в положение ACC*1

    4,5 - 6,0 В

    Устройство заряжается

    Менее 1 В

    Зарядка прекращена в результате состояния интеллектуальной системы посадки и запуска*2

    4,5 - 6,0 В

    k1-9 (ILL-) - масса

    L - масса

    Сигнал освещения (реостат)

    Переключатель освещения в выключенном положении

    Менее 1 В

    Переключатель освещения в положении TAIL или HEAD

    Формирование импульсов

    k1-10 (TAIL) - масса

    W - масса

    Сигнал подсветки

    Переключатель освещения в выключенном положении

    Менее 1 В

    Зажигание выключено, переключатель освещения в положении TAIL или HEAD

    11–14 В

    • *1: Когда зажигание переключается из выключенного состояния в положение ACC, подставка для беспроводной зарядки мобильных устройств в сборе (вставка в вещевом ящике передней консоли) ожидает сигнал прекращения зарядки в течение 5 с. Если сигнал прекращения зарядки не составляет 4 В в течение не менее 0,8 с в ходе ожидания, подставка для беспроводной зарядки мобильных устройств в сборе (вставка в вещевом ящике передней консоли) определяет, что в цепи сигнала прекращения зарядки имеется обрыв, включает индикатор янтарного света в мигающем режиме (схема 1) и прекращает работу до следующего переключения зажигания в положение ACC.

    • *2: Подробное описание условий, при которых ЭБУ сертификации (ЭБУ электронного ключа зажигания) передает сигнал прекращения зарядки, приводится в разделе "Описание системы".
