ЧАШКА ДИФФЕРЕНЦИАЛА В СБОРЕ (для моделей изготовления DANA) СНЯТИЕ


  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. СНИМИТЕ ЗАДНИЙ КАРДАННЫЙ ВАЛ В СБОРЕ


    1. Снимите карданный вал (см. стр. Click here).

  3. СНИМИТЕ ПРОБКУ НАЛИВНОГО ОТВЕРСТИЯ КОЖУХА ЗАДНЕЙ ПОЛУОСИ


    1. Снимите пробку наливного отверстия.

  4. СНИМИТЕ ПРОБКУ СЛИВНОГО ОТВЕРСТИЯ КОЖУХА ЗАДНЕЙ ПОЛУОСИ


    1. Снимите пробку сливного отверстия.

  5. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ТОРМОЗНОЙ БАРАБАН В СБОРЕ


    1. Снимите тормозной барабан (для моделей с приводом на одну ось) (см. стр. Click here).

    2. Снимите тормозной барабан (для моделей с полным приводом и Pre-Runner) (см. стр. Click here).

  6. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ ТОРМОЗНОЙ БАРАБАН В СБОРЕ


    1. Снимите тормозной барабан (для моделей с приводом на одну ось) (см. стр. Click here).

    2. Снимите тормозной барабан (для моделей с полным приводом и Pre-Runner) (см. стр. Click here).

  7. СНИМИТЕ ЛЕВУЮ СТЯЖНУЮ ПРУЖИНУ ПЕДАЛИ ТОРМОЗА

  8. СНИМИТЕ ПРАВУЮ СТЯЖНУЮ ПРУЖИНУ ПЕДАЛИ ТОРМОЗА

  9. СНИМИТЕ ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ


    1. Снимите датчик частоты вращения (см. стр. Click here).

  10. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ


    1. Снимите датчик частоты вращения (см. стр. Click here).

  11. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА


    1. Снимите трос привода стояночного тормоза (для моделей с приводом на одну ось) (см. стр. Click here).

    2. Снимите трос привода стояночного тормоза (для моделей с полным приводом и Pre-Runner) (см. стр. Click here).

  12. СНИМИТЕ ВАЛ ЛЕВОЙ ЗАДНЕЙ ПОЛУОСИ С ОПОРНОЙ ПЛАСТИНОЙ


    1. Снимите вал задней полуоси с опорной пластиной (см. стр. Click here).

  13. СНИМИТЕ ВАЛ ПРАВОЙ ЗАДНЕЙ ПОЛУОСИ С ОПОРНОЙ ПЛАСТИНОЙ


    1. Снимите вал задней полуоси с опорной пластиной (см. стр. Click here).

  14. СНИМИТЕ САЛЬНИК ВАЛА ЛЕВОЙ ЗАДНЕЙ ПОЛУОСИ

    Снимите сальник вала полуоси (см. стр. Click here).

  15. СНИМИТЕ САЛЬНИК ВАЛА ПРАВОЙ ЗАДНЕЙ ПОЛУОСИ

    Снимите сальник вала полуоси (см. стр. Click here).

  16. СНИМИТЕ ЧАШКУ ЗАДНЕГО ДИФФЕРЕНЦИАЛА В СБОРЕ

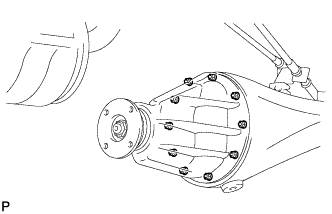

    A01DV4D

    1. Отверните 10 гаек и снимите чашку дифференциала.

      Note

      Соблюдайте осторожность, чтобы не повредить контактные поверхности.

  17. СНИМИТЕ ПРОКЛАДКУ ЧАШКИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА
