СИСТЕМА SFI (для моделей с модулем насоса адсорбера), диагностический DTC:P0111

Код DTC Наименование DTC
P0111 Цепь датчика температуры воздуха на впуске № 1 - выход за пределы допустимого диапазона / неправильное значение параметра

ОПИСАНИЕ

См. DTC P0112.

Нажмите здесьClick here

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Память

P0111

Цепь датчика температуры воздуха на впуске № 1 - выход за пределы допустимого диапазона / неправильное значение параметра

Выполняется одно из следующих условий (логика диагностирования за 2 поездку):

  • Температура воздуха на впуске в следующей поездке мало возрастает по сравнению с температурой при прогреве в ходе предыдущей поездки

  • Изменение температуры воздуха на впуске после запуска двигателя меньше порогового значения.

Датчик массового расхода воздуха в сборе

Загорается

Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM осуществляет контроль OBD II, исходя из показаний датчика температуры воздуха на впуске. Если изменения показаний датчика в пределах нормального диапазона отсутствуют, то ECM не сможет выполнять контроль OBD II, либо выдаст ложный результат диагностики, указывающий на неисправность датчика. ECM обнаруживает фиксацию показаний датчика температуры воздуха на впуске путем контроля показаний после выключения питания или пуска двигателя (короткое остывание или длительное остывание).

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Продолжительность работы

Один раз в течение одной поездки

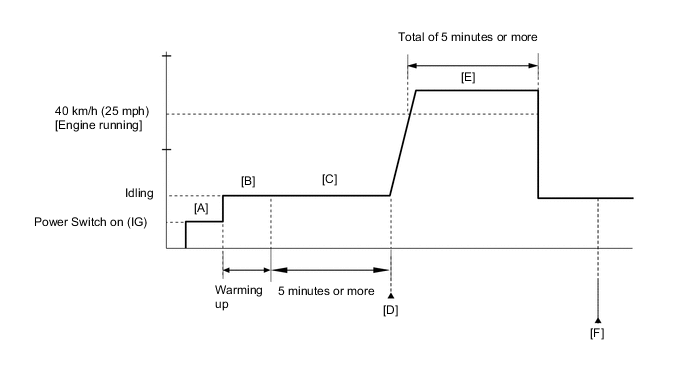

ПРОВЕРОЧНАЯ ПОЕЗДКА

A198822E37

  1. Подсоедините GTS к DLC3.

  2. Включите питание (IG) и включите GTS.

  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  4. Выключите питание и подождите не менее 30 с.

  5. Включите питание (IG) и GTS [A].

  6. Переведите двигатель в режим проверки (режим обслуживания).

    Нажмите здесьClick here

  7. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F) [B].

  8. Дайте двигателю не менее 5 мин поработать на холостом ходу [C].

    Tip:

    Если на этапах [A] - [C] изменение температуры воздуха на впуске менее 1°C (1,8°F), то датчик температуры воздуха на впуске (датчик массового расхода воздуха) неисправен. Продолжать эту процедуру нет необходимости.

  9. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [D].

  10. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  12. Введите DTC: P0111.

  13. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC

    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    Tip:

    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки INCOMPLETE или N/A, выполните шаги [E] и [F].

  14. При работающем двигателе совершите поездку на автомобиле со скоростью не менее 40 км/час (25 миль в час) в течение 5 минут или более [E].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

    Tip:

    Если двигатель останавливается, нажмите педаль акселератора сильнее, чтобы повторно запустить двигатель.

  15. Снова проверьте результат проверки DTC [F].

    Tip:

    Если результат проверки INCOMPLETE или N/A, выполните шаги [E] и [F] вновь.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

См. DTC P0112.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0111)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

    5. Считайте коды DTC.

      Powertrain > Engine and ECT > Trouble Codes

      Result

      Result

      Перейти К

      DTC P0111 и другие DTC выводятся

      А

      DTC P0111 выводится

      B
      Tip:

      • Если выводятся какие-либо другие коды, помимо P0111, сначала выполните поиск неисправностей для данных DTC.

      • Выполните "Послеремонтную проверку" после замены датчика массового расхода воздуха в сборе.

        Нажмите здесьClick here

    А

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC

    Нажмите здесьClick hereClick hereClick here

    B

    ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ

    Нажмите здесьClick here
