СВЕДЕНИЯ ОБ ИЗМЕРЕНИИ ОПИСАНИЕ СХЕМ

Tech Tips


  • На чертеже представлены 2 типа размеров.

  • Если указан только один размер, значит левая и правая стороны симметричны.

  • В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).


  1. Размеры в трехмерной системе координат

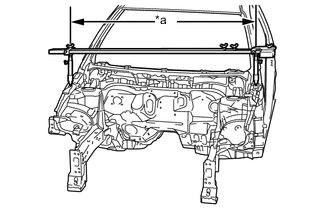

    A01R2X8C04
    *a Расстояние между точками измерения

    1. Расстояние по прямой между двумя точками измерения.

  2. Размеры в двумерной системе координат

    A01R32CC01
    *a Расстояние по горизонтали между двумя точками в продольном направлении
    *b Расстояние по вертикали до центра
    *c Расстояние по вертикали до нижней поверхности
    *d Условная базовая линия

    1. - Расстояние по горизонтали между двумя точками измерения.

    2. Расстояние от условной базовой линии

  3. Условная базовая линия

    A01R312C01
    *a Нижняя поверхность панели порога
    *b Условная базовая линия

    1. Условная линия, используемая для измерения высоты, представляет собой линию, которая соединяет точки, описанные в следующей таблице (фактические размеры приводятся в следующей главе данного руководства).

      Схематическое обозначение Точки измерения
      А Расстояние (1), мм (дюймы), по вертикали до нижней поверхности панели порога в передней точке поддомкрачивания.
      B Расстояние (2), мм (дюймы), по вертикали до нижней поверхности панели порога посередине между точками A и C.
      C Расстояние (3), мм (дюймы), по вертикали до нижней поверхности панели порога в задней точке поддомкрачивания.

  4. Измерение

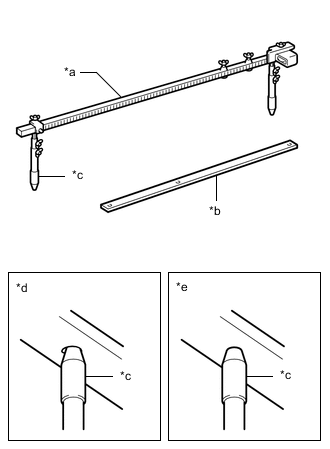

    A01R2Z7C01
    *a Раздвижная линейка
    *b Указатель уровня топлива в баке
    *c Щуп
    *d Неправильно
    *e Правильно

    1. Как правило, все измерения выполняются с помощью раздвижной линейки. Если невозможно использовать раздвижную линейку, следует применять металлическую рулетку.

    2. Раздвижная линейка не должна иметь люфта в корпусе, направляющей и измерительных щупах.

    3. При использовании рулетки не допускайте, чтобы лента перекручивалась и изгибалась.

      Tech Tips


      • Длина обоих щупов должна быть одинаковой.

      • Перед проведением измерений или после регулировки длины щупов необходимо выполнить калибровку раздвижной линейки.

      • При работе с раздвижной линейкой соблюдайте осторожность: не роняйте и не допускайте никаких соударений с ней.

      • Убедитесь, что щупы надежно держатся в отверстиях раздвижной линейки.
