ПЕРЕДНЯЯ ПЛАСТИНА ЛОНЖЕРОНА РАМЫ ЗАМЕНА УЗЛОВ

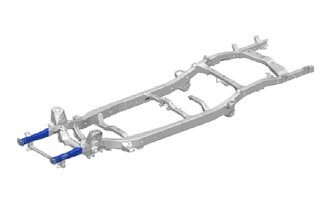

K123735

  • Со снятыми вспомогательной поперечиной рамы в сборе и кронштейном опоры кабины № 1 в сборе.

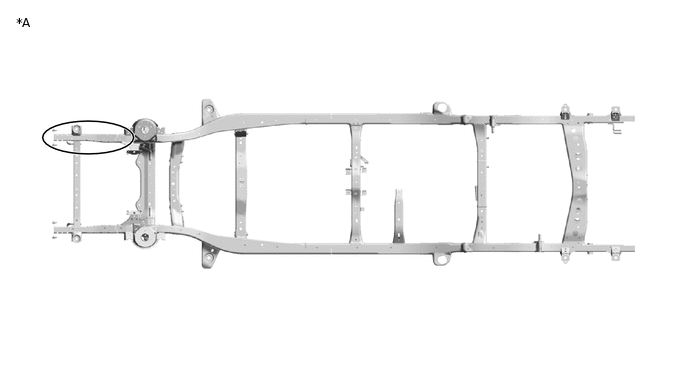

K123943C01

*A

Для моделей с приводом на одну ось

-

-
Tip:

  • Порядок выполнения работ для правой и левой сторон одинаков.

  • Ниже рассмотрен порядок выполнения работ для правой стороны.

  1. СНЯТИЕ

    Значения символов
    K108826

    Обрежьте, например, с помощью шлифовальной машины

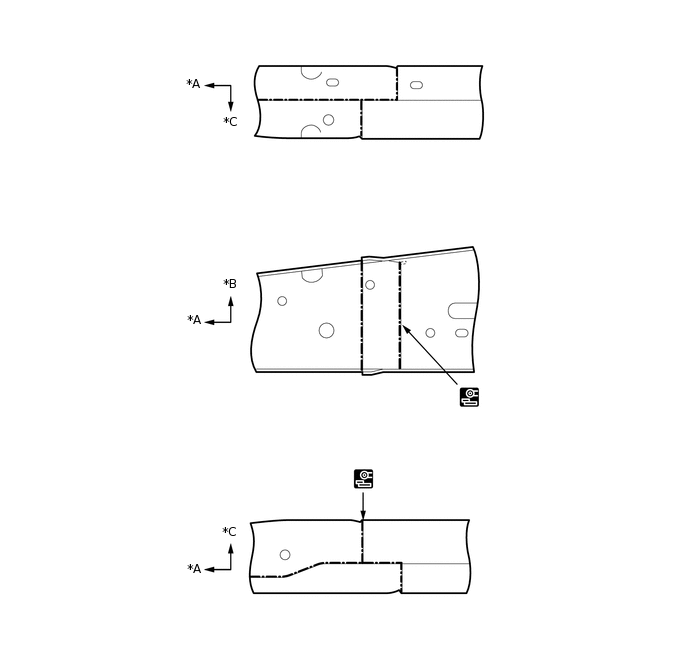

    K123944C01

    *A

    ПЕРЕДНЯЯ СТОРОНА

    *B

    ВЕРХНЯЯ СТОРОНА

    *C

    Левая сторона

    -

    -

  2. УСТАНОВКА

    Значения символов
    K108830

    Угловой сварной шов

    1. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

    2. Перед выполнением сварочных работ убедитесь, что созданы все необходимые условия для сварки.

    3. Во избежание тепловой деформации приварите правую и левую сторону каждой детали перед переходом к следующей детали.

    4. Убедитесь, что в точке А наложен валик сварного шва.

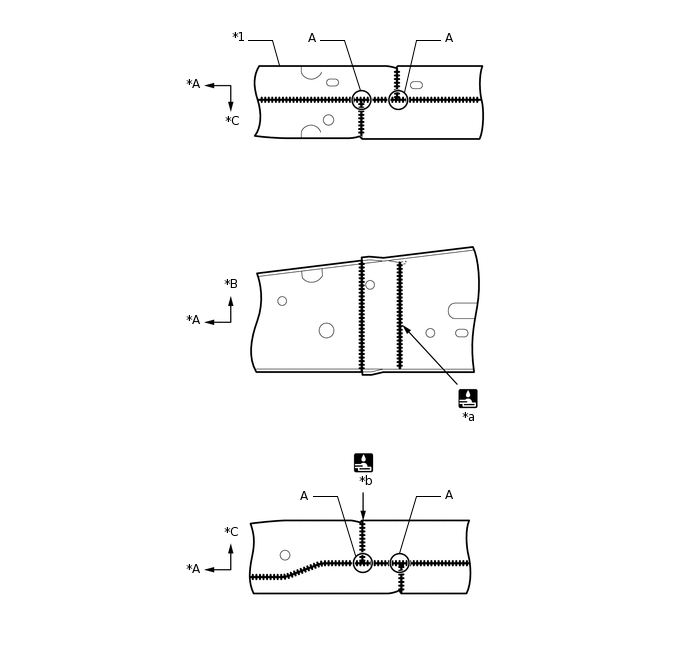

      K123945C01

      *A

      ПЕРЕДНЯЯ СТОРОНА

      *B

      ВЕРХНЯЯ СТОРОНА

      *C

      Левая сторона

      -

      -

      *1

      УДЛИНИТЕЛЬ БОКОВОГО БРУСА В СБОРЕ

      -

      -

      *a

      146 мм (5,75 дюйма)

      *b

      172 мм (6,77 дюйма)

    5. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.
