ДОВОДЧИК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
| *1 | ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ | *4 | ДАТЧИК НАПОЛОВИНУ ЗАКРЫТОГО ПОЛОЖЕНИЯ ЗАЩЕЛКИ |
| *5 | ВЫКЛЮЧАТЕЛЬ ЗАПОРНОГО ШТИФТА | *6 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА БАГАЖНОЙ ДВЕРИ |
| *7 | ДАТЧИК НАЧАЛЬНОГО ПОЛОЖЕНИЯ | *8 | ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
ИЛЛЮСТРАЦИЯ

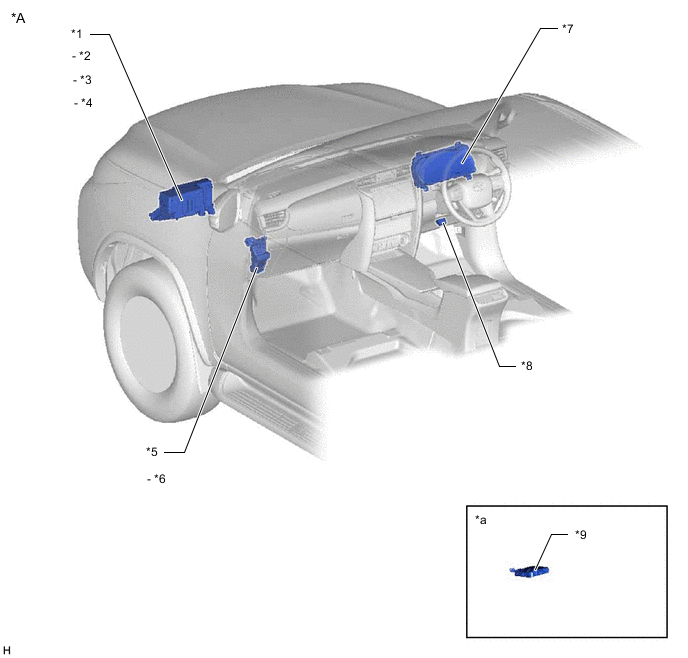

| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА | *2 | ПРЕДОХРАНИТЕЛЬ ECU-B № 1 |
| *3 | ПРЕДОХРАНИТЕЛЬ SMART | *4 | ПРЕДОХРАНИТЕЛЬ PBD |
| *5 | БЛОК РЕЛЕ ПАНЕЛИ ПРИБОРОВ № 4 | *6 | ПРЕДОХРАНИТЕЛЬ IG1 № 5 |
| *7 | ЩИТОК ПРИБОРОВ В СБОРЕ | *8 | DLC3 |
| *9 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | - | - |
| *a | Установочное положение деталей показано в бюллетене технического обслуживания. | - | - |
ИЛЛЮСТРАЦИЯ

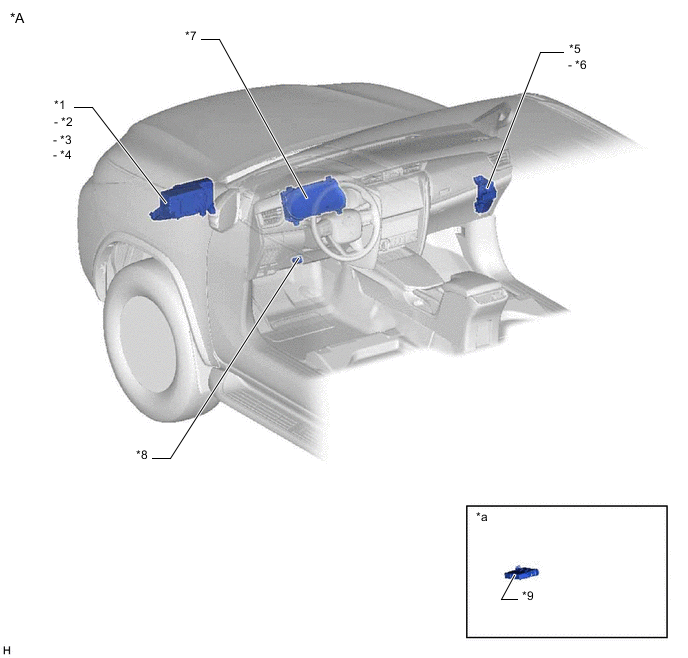

| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА | *2 | ПРЕДОХРАНИТЕЛЬ ECU-B № 1 |
| *3 | ПРЕДОХРАНИТЕЛЬ SMART | *4 | ПРЕДОХРАНИТЕЛЬ PBD |
| *5 | БЛОК РЕЛЕ ПАНЕЛИ ПРИБОРОВ № 4 | *6 | ПРЕДОХРАНИТЕЛЬ IG1 № 5 |
| *7 | ЩИТОК ПРИБОРОВ В СБОРЕ | *8 | DLC3 |
| *9 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | - | - |
| *a | Установочное положение деталей показано в бюллетене технического обслуживания. | - | - |
