СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ Ненормальное изображение с камеры системы помощи при парковке

Код DTC Наименование DTC
Ненормальное изображение с камеры системы помощи при парковке

ОПИСАНИЕ

Видеосигнал от задней телекамеры передается в многофункциональный дисплей.

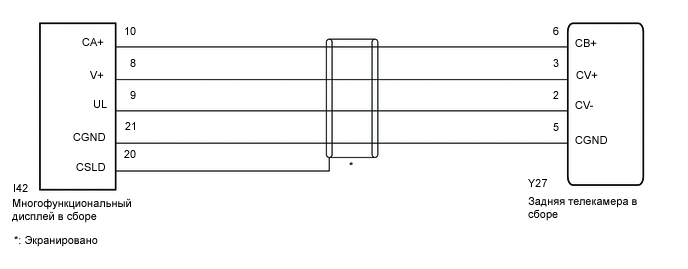

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E382471E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если на многофункциональном дисплее отображается знак После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

    Нажмите здесьClick here

Tip:

  • Даже при нормальных условиях изображение может быть трудноразличимо, если:

  • Электрические устройства используются в салоне (на изображении могут возникать помехи).

  • Установлено вспомогательное оборудование, излучающее радиоволны (на изображении могут возникать помехи).

  • Объектив камеры покрыт инеем (сразу после включения питания (IG) изображение может оказаться нерезким или темнее обычного).

  • Объектив камеры закрыт снегом, грязью и т.д.

  • Неблагоприятное воздействие на камеру оказывает сильный луч света, например, солнечный свет или свет фар.

  • Вокруг камеры слишком темно (например, ночью).

  • Температура окружающей среды, в которой находится камера, слишком высокая или слишком низкая.

  • Автомобиль находится на крутом склоне.

  • Поцарапан объектив задней телекамеры.

  • На объективе задней телекамеры присутствуют капли воды или влажность высокая.

  • Когда камера используется в местах расположения флюоресцентных, натриевых, ртутных и пр. ламп, изображения ламп и освещаемых зон могут мерцать.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - ЗАДНЯЯ ТЕЛЕКАМЕРА)

    1. Отсоедините разъем I42 многофункционального дисплея в сборе.

    2. Отсоедините разъем Y27 задней телекамеры в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      I42-10 (CA+) - Y27-6 (CB+)

      Всегда

      Менее 1 Ом

      I42-8 (CV+) - Y27-3 (V+)

      Всегда

      Менее 1 Ом

      I42-9 (CV-) - Y27-2 (V-)

      Всегда

      Менее 1 Ом

      I42-21 (CGND) - Y27-5 (CGND)

      Всегда

      Менее 1 Ом

      I42-10 (CA+) или Y27-6 (CB+) - масса

      Всегда

      10 кОм или более

      I42-8 (CV+) или Y27-3 (V+) - масса

      Всегда

      10 кОм или более

      I42-9 (CV-) или Y27-2 (V-) - масса

      Всегда

      10 кОм или более

      I42-21 (CGND) или Y27-5 (CGND) - масса

      Всегда

      10 кОм или более

      I42-20 (CSLD) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ (CGND, CA+)

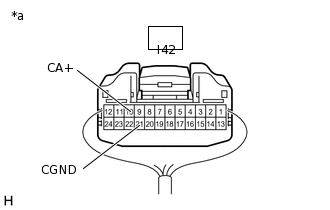

    1. E367725C05

      *a

      Устройство с подсоединенным жгутом проводов

      (многофункциональный дисплей в сборе)

      Отсоедините заднюю телекамеру в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      I42-21 (CGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Заданные условия

      I42-10 (CA+) - I42-21 (CGND)

      Зажигание включено (ACC)

      5,5 - 7,05 В

      I42-10 (CA+) - I42-21 (CGND)

      Питание выключено

      менее 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  3. ПРОВЕРЬТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

    1. Снимите многофункциональный дисплей в сборе, не отсоединяя его разъема.

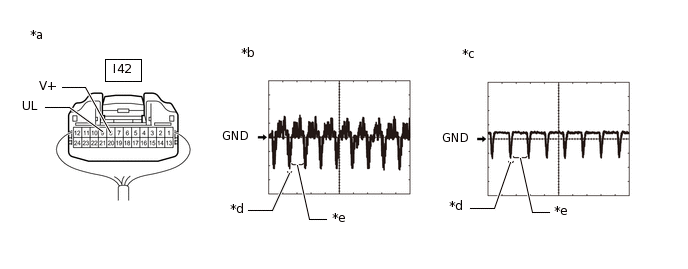

      D223475C04

      *a

      Устройство с подсоединенным жгутом проводов

      (многофункциональный дисплей в сборе)

      *b

      Осциллограмма 1

      *c

      Осциллограмма 2

      *d

      Сигнал синхронизации

      *e

      Сигнал видеоизображения

      -

      -

    2. Проверьте форму сигнала задней телекамеры с помощью осциллографа.

      Tip:

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на многофункциональном дисплее в сборе с подсоединенным разъемом.

      Параметр

      Описание

      Номера контактов (обозначения)

      I42-8 (V+) - I42-21 (CGND)

      Настройки прибора

      200 мВ/дел., 50 мкс/дел.

      Условие

      Осциллограмма 1: Питание включено (IG), рычаг переключения передач в положении R, объектив камеры не закрыт, изображение выводится

      Осциллограмма 2: Питание включено (IG), рычаг переключения передач в положении R, объектив камеры закрыт, экран затемнен
      Tip:

      Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

    Result

    Result

    Перейти К

    Форма сигнала соответствует показанной на рисунке.

    A

    Форма сигнала не соответствует показанной на рисунке.

    B
    B

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick here

    A

  4. ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

    1. Замените многофункциональный дисплей в сборе новым или исправным.

      Нажмите здесьClick here

    2. Проверьте, проявляется ли неисправность вновь при отображении экрана монитора системы помощи при парковке.

      OK

      Неисправность не повторяется (восстанавливается нормальная работа).

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ НЕИСПРАВЕН)

    НЕ СООТВ.

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick here
