БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задним сиденьем № 2) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки подушки безопасности задних сидений в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Интеллектуальная система ультразвуковой локации*1

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15 - 60 минут)

Система запуска и останова

Click here

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированного привода двери багажного отделения

Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick hereClick here

CAUTION:
  • B394719

    Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

    Нажмите здесьClick here

  • Работайте в защитных перчатках. Острые края деталей могут травмировать руки.

Note:

В случае развертывания подушки безопасности задних сидений в сборе замените подушку безопасности задних сидений в сборе, раму спинки заднего сиденья в сборе, подушку спинки раздельного заднего сиденья и обивку спинки раздельного заднего сиденья необходимыми деталями в соответствии со степенью ущерба при столкновении.

Для левой стороны: Нажмите здесьClick here

Для правой стороны: Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ (с левой стороны)

    Нажмите здесьClick here

  2. СНИМИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ (с правой стороны)

    Нажмите здесьClick here

  3. СНИМИТЕ КРЫШКУ ОБИВКИ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  4. СНИМИТЕ РУЧКУ ОТПУСКАНИЯ РЕГУЛЯТОРА НАКЛОНА № 1

    Нажмите здесьClick here

  5. СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ (с левой стороны)

    Нажмите здесьClick here

  6. СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ (с правой стороны)

    Нажмите здесьClick here

  7. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ (с левой стороны)

    Нажмите здесьClick here

  8. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ (с правой стороны)

    Нажмите здесьClick here

  9. ОТСОЕДИНИТЕ РЕМЕНЬ ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (с правой стороны)

    Нажмите здесьClick here

  10. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  11. СНИМИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  12. СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ (с правой стороны)

    Нажмите здесьClick here

  13. СНИМИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны)

    Нажмите здесьClick here

  14. СНИМИТЕ ВЕРХНЮЮ ОТКИДНУЮ КРЫШКУ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  15. СНИМИТЕ РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НАКЛОНОМ В СБОРЕ

    Нажмите здесьClick here

  16. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с левой стороны)

    Нажмите здесьClick here

  17. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с правой стороны)

    Нажмите здесьClick here

  18. СНИМИТЕ ДЕРЖАТЕЛЬ ДИСТАНЦИОННОГО РЕГУЛЯТОРА НАКЛОНА

    Нажмите здесьClick here

  19. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ В СБОРЕ

    B399378C03
    V100155

    Сторона разворачивания
    CAUTION:

    При помещении подушки безопасности задних сидений в сборе на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.

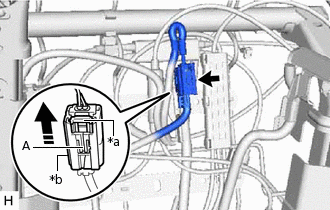

    1. B499588C01

      *a

      Белый замок корпуса

      *b

      Желтый CPA
      V113147

      Сдвиньте

      Отсоедините разъем подушки безопасности задних сидений в сборе.

      Note:

      При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

      1. Прижмите белый замок корпуса и сдвиньте желтый механизм фиксации положения разъема. (Теперь разъем не может случайно разъединиться.)

      2. Прижмите белый замок корпуса снова и разъедините разъем.

        Note:

        При разъединении разъема старайтесь не прижать часть (A), показанную на рисунке.

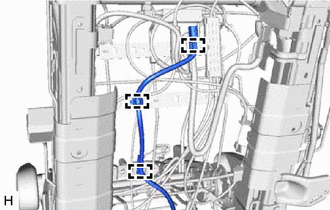

    2. B499590

      Отсоедините 3 зажима.

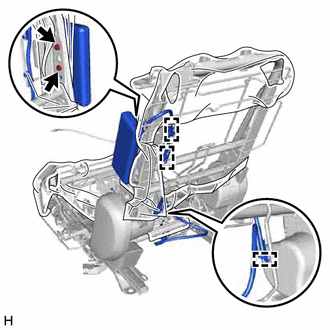

    3. B499587

      Освободите 3 зажима, отверните 2 гайки и снимите подушку безопасности заднего сиденья в сборе.

      Note:

      • Не затягивайте гайки.

      • Убедитесь, что рама спинки заднего сиденья в сборе не деформирована. Если имеется деформация, замените ее новой.
