ТОПЛИВНАЯ ФОРСУНКА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

    Tip:

    После замены топливной форсунки в сборе выполните процедуру "Проверка после ремонта".

    Нажмите здесьClick here

    1. Нанесите небольшой слой шпиндельного масла или бензина на новые кольцевые уплотнения и установите их на каждую топливную форсунку в сборе.

    2. Нанесите тонкий слой шпиндельного масла или бензина на место контакта топливной рампы с каждым кольцевым уплотнением.

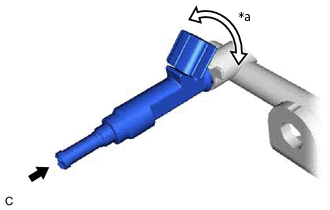

    3. A405895C01

      *a

      Поверните
      V100135

      Нажмите

      Поворачивая топливную форсунку влево и вправо, установите ее на топливную рампу.

      Note:

      • Не повредите топливную форсунку или кольцевое уплотнение.

      • При установке топливной форсунки в сборе следите за тем, чтобы кольцевое уплотнение не было перекручено и не сместилось.

      • После установки каждой топливной форсунки убедитесь в том, что она вращается плавно. В противном случае замените кольцевое уплотнение новым.

      Tip:

      Выполните аналогичные действия для установки других топливных форсунок в сборе.

  2. УСТАНОВИТЕ ВИБРОИЗОЛЯТОР ФОРСУНКИ

    1. Установите 4 новых виброизолятора форсунок на головку блока цилиндров в сборе.

  3. УСТАНОВИТЕ РАСПОРНУЮ ВТУЛКУ ТОПЛИВНОЙ РАМПЫ

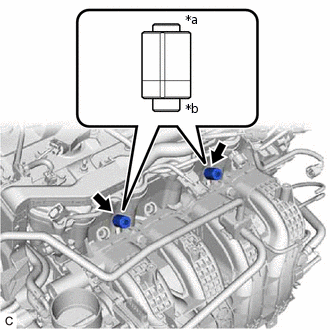

    1. A405896C01

      *a

      Со стороны топливной рампы

      *b

      Со стороны головки блока цилиндров в сборе

      Установите 2 распорные втулки топливной рампы № 1 на головку блока цилиндров.

      Note:

      Устанавливайте распорные втулки топливной рампы № 1 с соблюдением ориентации.

  4. УСТАНОВИТЕ ТОПЛИВНУЮ РАМПУ

    1. Установите топливную рампу с 4 топливными форсунками в сборе и закрепите ее 2 болтами.

      21 Н*м

      214 кгс*см

      15 фунт-сила-футов

      Note:

      • Будьте осторожны, не допускайте падения форсунок при установке топливной рампы.

      • После установки топливной рампы убедитесь, что топливные форсунки в сборе поворачиваются плавно.

  5. ПОДСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    1. A405890C01
      V100136

      Болт

      Введите в зацепление зажим и подсоедините жгут электропроводки двигателя.

    2. Установите 2 кронштейна зажима жгута проводов на впускной коллектор и закрепите их 2 болтами.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

    3. Подсоедините 4 разъема топливных форсунок в сборе, разъем корпуса дроссельной заслонки с электродвигателем в сборе, разъем клапана продувки (электровакуумного клапана продувки) и разъем провода датчика.

  6. УСТАНОВИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН В СБОРЕ (для ACIS)

    Нажмите здесьClick here

  7. ПОДСОЕДИНИТЕ ТОПЛИВОПРОВОД В СБОРЕ

    1. Подсоедините топливный патрубок топлива к топливопроводу.

      Нажмите здесьClick here

    2. Установите зажим топливопровода № 1 на разъем топливопровода и закройте крышку зажима топливопровода № 1.

    3. Подсоедините топливопровод в сборе к хомуту топливного шланга и закрепите хомутом.

  8. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА

    Нажмите здесьClick here

  9. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

    Нажмите здесьClick hereClick here

  10. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick hereClick hereClick here

  11. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОПЛИВА

    Нажмите здесьClick here

  12. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

    1. После замены топливной форсунки в сборе выполните процедуру "Проверка после ремонта".

      Нажмите здесьClick here
