ФАРА В СБОРЕ (для моделей с трехлучевыми фарами) РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note:

   • Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

     Нажмите здесьЩелкните по следующей ссылке

   • Во избежание попадания посторонних частиц и налипания на деталях фары в сборе старайтесь работать с деталями в закрытом помещении.

   • Повторное использование деталей, способность крепления которых снижается в результате повреждения резьбы, запрещено.

   • Запрещается прикасаться к внутренней поверхности объектива и металлическим поверхностям, поскольку они могут загрязниться.

   • Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.

   • При установке деталей следите за тем, чтобы жгут проводов не был пережат или натянут.

   • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

   Tip:

   • Порядок выполнения работ для левой и правой стороны одинаков.

   • Ниже рассмотрен порядок выполнения работ для левой стороны.

2. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке

3. СНИМИТЕ ПРОКЛАДКУ ФАРЫ

   Нажмите здесьЩелкните по следующей ссылке

4. СНИМИТЕ РАССЕИВАТЕЛЬ ЛЕВОЙ ФАРЫ

   Note:

   • Выполняйте работы с использованием чистых резиновых перчаток.

   • Запрещается прикасаться к внутренней поверхности объектива и металлическим поверхностям, поскольку они могут загрязниться.

   • Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.

   • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

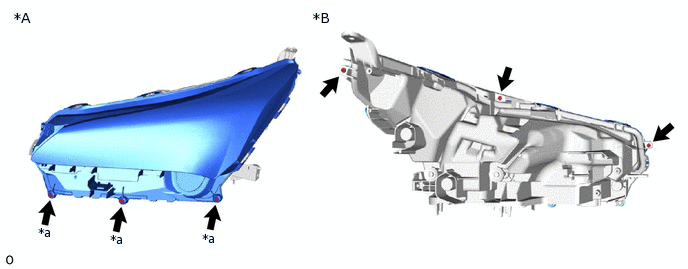

   1. Выверните 3 винта "TORX" с помощью отвертки для винтов "TORX" T20H.

   2. Выверните 3 винта.



      *A	Поверхность левой фары в сборе	*B	Левая фара в сборе с обратной стороны
      *a	Винт "TORX"	-	-

   3. Снимите рассеиватель левой фары:

      Tip:

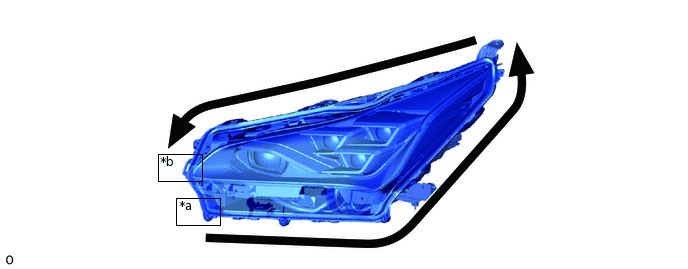

      Снимите рассеиватель левой фары с корпуса фары, начав с точки начала разделения и двигаясь к захвату в базовой точке, как показано на рисунке.



      *a

      Точка начала разделения

      *b

      Захват базовой точки

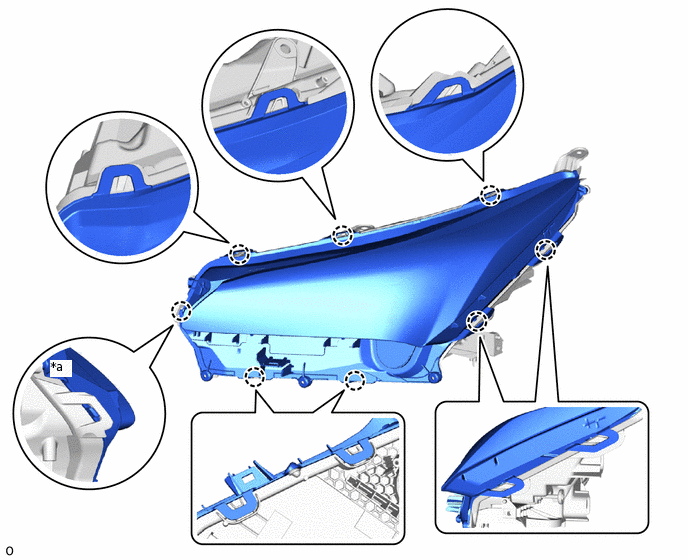

      1. Освободите 7 захватов.

         Tip:

         Не обязательно расцеплять захват в базовой точке, поскольку захват расцепляется при выполнении следующих шагов.



         *a

         Захват базовой точки

         -

         -

      2.

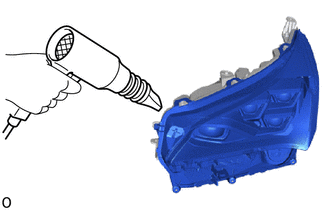

         С помощью термофена нагрейте прокладку рассеивателя фары с обратной стороны левой фары в сборе в точке начала отделения рассеивателя левой фары от корпуса фары.

         Note:

         При неравномерном нагреве левая фара в сборе может деформироваться или расплавиться.

      3. Вставьте палец между рассеивателем левой фары и корпусом фары и приподнимите рассеиватель левой фары.

      4. С помощью отвертки вытяните прокладку рассеивателя фары через отверстие.

         Note:

         Соблюдайте осторожность, чтобы не повредить канавку в корпусе фары или на поверхности рассеивателя левой фары.

         Tip:

         Конец отвертки перед использованием следует изолировать защитной клейкой лентой.



         	Прокладка рассеивателя фары		Рассеиватель левой фары
         	Корпус фары		Защитная клейкая лента

      5.

         Прокладка рассеивателя фары

         Приподняв рассеиватель левой фары, вытяните прокладку рассеивателя фары, пока она не достигнет захвата в базовой точке.

         Tip:

         Если прокладка рассеивателя фары отсоединилась во время вытягивания, поднимите рассеиватель фары и потяните прокладку рассеивателя фары еще раз.

      6. Расцепите захват базовой точки и снимите рассеиватель левой фары.

5. СНИМИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ

   Note:

   • Прокладка рассеивателя фары не подлежит повторному использованию.

   • Выполняйте работы с использованием чистых резиновых перчаток.

   • Запрещается прикасаться к внутренней поверхности объектива и металлическим поверхностям, поскольку они могут загрязниться.

   • Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.

   • Если на внутренних поверхностях рассеивателя остались отпечатки пальцев, аккуратно вытрите их мягкой тканью.

   • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

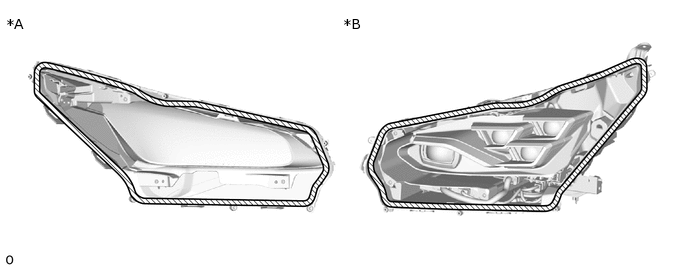

   1. Снимите оставшуюся прокладку рассеивателя фары с рассеивателя левой фары и корпуса фары.



      *A	Со стороны рассеивателя левой фары	*B	Со стороны корпуса фары
      	Оставшаяся прокладка рассеивателя фары	-	-

6. СНИМИТЕ ЛЕВЫЙ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ (для моделей с системой адаптивного включения дальнего света)

   Нажмите здесьЩелкните по следующей ссылке

7. СНИМИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

   Note:

   • Во время выполнения данной процедуры необходимо принять меры по защите от статического разряда.

   • Используйте SST для защиты от статического электричества (комплект настольных антистатических ковриков) и соблюдайте все меры предосторожности, чтобы предотвратить повреждение системы электростатическим разрядом.

   • Выполняйте работы с использованием чистых резиновых перчаток.

   • Не прикасайтесь к блоку левой фары в сборе голыми руками.

   • Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.

   • Если на внутренних поверхностях рассеивателя остались отпечатки пальцев, аккуратно вытрите их мягкой тканью.

   • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

   09890-47010

   09891-04010

   09891-04020

   09891-04030

   09891-04040

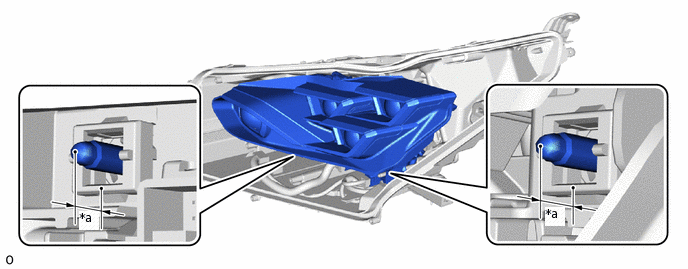

   1. С помощью штангенциркуля измерьте и запишите длину выступания и втягивания направляющего винта.



      *a

      Область измерения выступания и втягивания

      -

      -

   2. для моделей без адаптивной системы включения дальнего света:

      1.

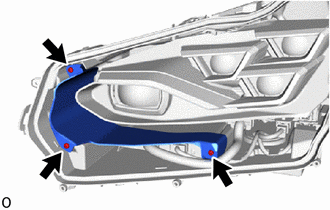

         Выверните 3 винта и снимите держатель фары.

      2.

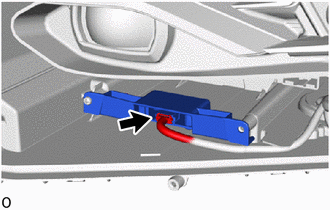

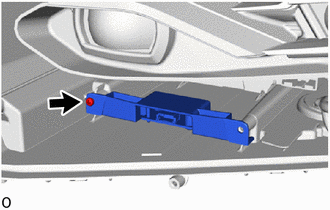

         Отсоедините разъем.

      3.

         Выверните винт и снимите печатную плату.

   3.

      *A	для моделей с системой адаптивного включения дальнего света

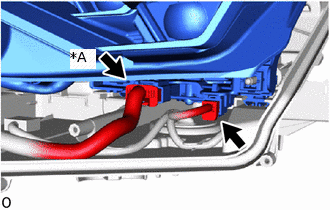

      Отсоедините все разъемы.

   4.

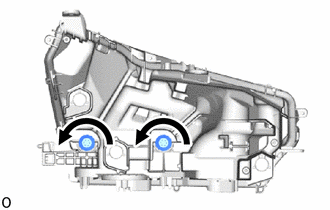

      Удерживая блок левой фары в сборе одной рукой так, чтобы он не выпал, ослабьте горизонтальный и вертикальный направляющий винт так, чтобы блок левой фары в сборе можно было отсоединить.

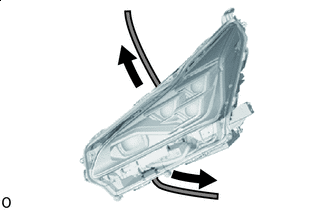

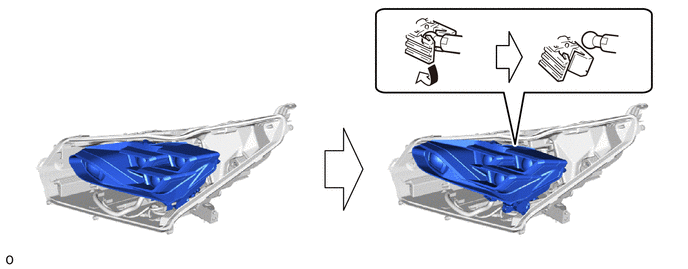

   5. Приподняв нижнюю часть блока левой фары, отсоедините и снимите его с левого электродвигателя системы управления уровнем фар, как показано на рисунке.



8. СНИМИТЕ ЛЕВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

   1.

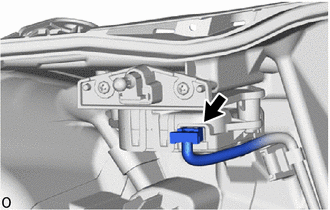

      Отсоедините разъем.

   2.

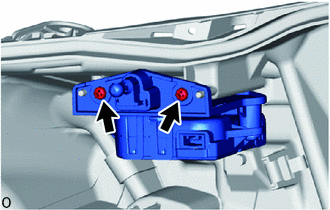

      Выверните 2 винта и снимите электродвигатель системы управления уровнем левой фары.
