СИСТЕМА ИММОБИЛАЙЗЕРА, диагностический DTC: B2784

Код DTC Наименование DTC
B2784 Обрыв или короткое замыкание в цепи антенной катушки

ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) регистрирует этот код DTC при обнаружении обрыва или короткого замыкания в катушке усилителя электронного ключа, встроенной в выключатель зажигания. Этот код DTC также регистрируется как архивный код DTC.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Примечание

B2784

Обрыв или короткое замыкание в цепи антенной катушки

Обрыв (см. ниже) или короткое замыкание в катушке усилителя электронного ключа, встроенной в выключатель зажигания (определяется при обмене данными с ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)). (логика диагностирования за 1 поездку*)

  • Обрыв цепи контакта AGND, VC5, TXCT или CODE (включая отсоединение выключателя зажигания).

  • Обрыв в катушке усилителя электронного ключа, встроенной в выключатель зажигания.

  • Выключатель зажигания

  • ЭБУ сертификацией (ЭБУ электронным ключом зажигания в сборе)

  • Жгут проводов или разъем -

Операция подтверждения вывода DTC:

  • Когда рычаг переключения передач находится в положении P, передатчик электронного ключа в сборе удерживается вблизи выключателя зажигания, и выполняется операция запуска двигателя путем нажатия и удержания выключателя зажигания при разряженной батарее передатчика.

  • *: Выводится только при наличии неисправности.

Table 1. Состояние автомобиля и аварийный режим работы при обнаружении неисправности

Состояние автомобиля при обнаружении неисправности

Аварийный режим работы при обнаружении неисправности

Двигатель не может быть запущен при разряженной батарее передатчика электронного ключа путем удержания передатчика электронного ключа вблизи выключателя зажигания и нажатия и удержания выключателя зажигания, когда рычаг переключения передач находится в положении P*

-
Table 2. Связанные параметры в режимах Data List и Active Test

№ DTC

Режимы Data List и Active Test

B2784

-

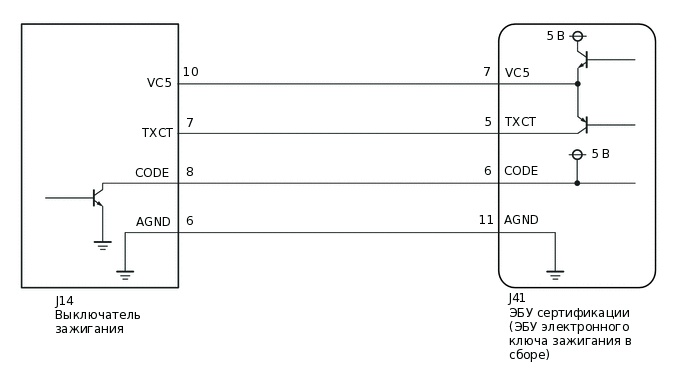

СХЕМА СОЕДИНЕНИЙ

E305785E16

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • При использовании GTS с выключенным зажиганием двигателя, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 секунды или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите тип автомобиля в ручном режиме и перейдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании диагностического прибора TechDoc3 периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между диагностическим прибором TechDoc3 и автомобилем.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) изучите бюллетень технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Сбросьте коды DTC.

      Body Electrical > Entry&Start > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. ПРОВЕРЬТЕ DTC

    1. Выполните процедуру "Операция подтверждения вывода DTC".

    2. Проверьте наличие кодов DTC.

      Body Electrical > Entry&Start > Trouble Codes

      OK

      DTC B2784 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick hereClick hereClick here

    NG

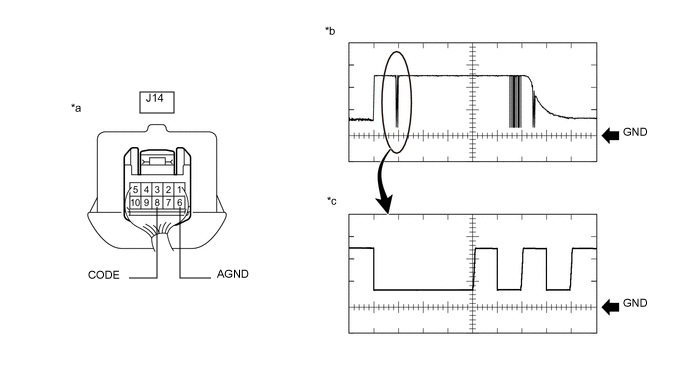

  3. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ВЫХОД)

    1. С помощью осциллографа проверьте форму сигнала.

      B363541C18

      *a

      Устройство с подсоединенным жгутом проводов

      (выключатель зажигания)

      *b

      Осциллограмма

      *c

      Осциллограмма (детальная)

      -

      -

      Условия измерений

      Подключение диагностического прибора

      Условие

      Настройки прибора

      Заданные условия

      J14-8 (CODE) - J14-6 (AGND)

      Зажигание выключено, выключатель зажигания нажат, когда передатчик электронного ключа находится рядом с выключателем зажигания*

      1 В/ДЕЛ., 20 мс / дел.

      Формирование импульсов:

      (см. осциллограмму)

      2 В/дел., 100 мкс/дел.

      Формирование импульсов:

      (см. осциллограмму (детальную))

      • *: Перед выполнением этой проверки извлеките батарею передатчика.

      OK

      Форма сигнала похожа на показанную на рисунке.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    NG

    ЗАМЕНИТЕ ЗАМОК ЗАЖИГАНИЯ

    Для моделей с 8AR-FTS: Нажмите здесьClick here

    для моделей с 2GR-FKS: Нажмите здесьClick here

    OK

  4. ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    1. Замените ЭБУ сертификации (ЭБУ электронного ключа зажигания) новым.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  5. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

    1. Зарегистрируйте идентификационный код передачи данных ЭБУ.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. УДАЛИТЕ DTC

    1. Сбросьте коды DTC.

      Body Electrical > Entry&Start > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  7. ПРОВЕРЬТЕ DTC

    1. Выполните процедуру "Операция подтверждения вывода DTC".

    2. Проверьте наличие кодов DTC.

      Body Electrical > Entry&Start > Trouble Codes

      OK

      DTC B2784 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ ЗАМОК ЗАЖИГАНИЯ

    Для моделей с 8AR-FTS: Нажмите здесьClick here

    для моделей с 2GR-FKS: Нажмите здесьClick here
