КАТУШКА ЗАЖИГАНИЯ И СВЕЧА ЗАЖИГАНИЯ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после снятия, установки или замены деталей при установке/снятии катушки зажигания № 1 или свечи зажигания.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или процедура

Необходимые процедуры

Воздействия/нерабочие функции в случае невыполнения

Тяга

Замена катушки зажигания № 1

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Щелкните по следующей ссылкеЩелкните по следующей ссылке

Замена свечи зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ № 1

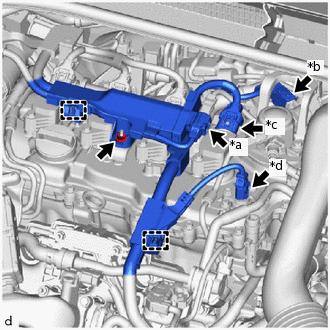

    1. A392712C01

      *a

      Разъем жгута проводов датчика

      *b

      Разъем топливного насоса в сборе

      *c

      Разъем катушки зажигания № 1

      *d

      Разъем датчика положения распредвала

      Отсоедините разъем жгута проводов датчика.

    2. Отсоедините разъем топливного насоса в сборе.

    3. Отсоедините разъем катушки зажигания № 1.

    4. Отсоедините разъем датчика положения распредвала.

    5. Расцепите 2 зажима.

    6. Отверните гайку и отсоедините жгут электропроводки двигателя от крышки головки блока цилиндров в сборе.

    7. A392713

      Отсоедините разъемы 3 катушек зажигания № 1.

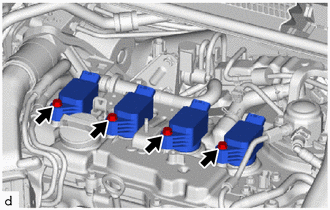

    8. A392714

      Выверните 4 болта и снимите 4 катушки зажигания № 1 в сборе с крышки головки блока цилиндров в сборе.

      Note:

      Если катушка зажигания № 1 падала или подвергалась ударам, замените ее.

      Tip:

      Разложите снятые детали в надлежащем порядке.

  2. СНИМИТЕ СВЕЧУ ЗАЖИГАНИЯ

    Нажмите здесьЩелкните по следующей ссылке
