ФАРА В СБОРЕ (для моделей с указателями поворота с лампами накаливания) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

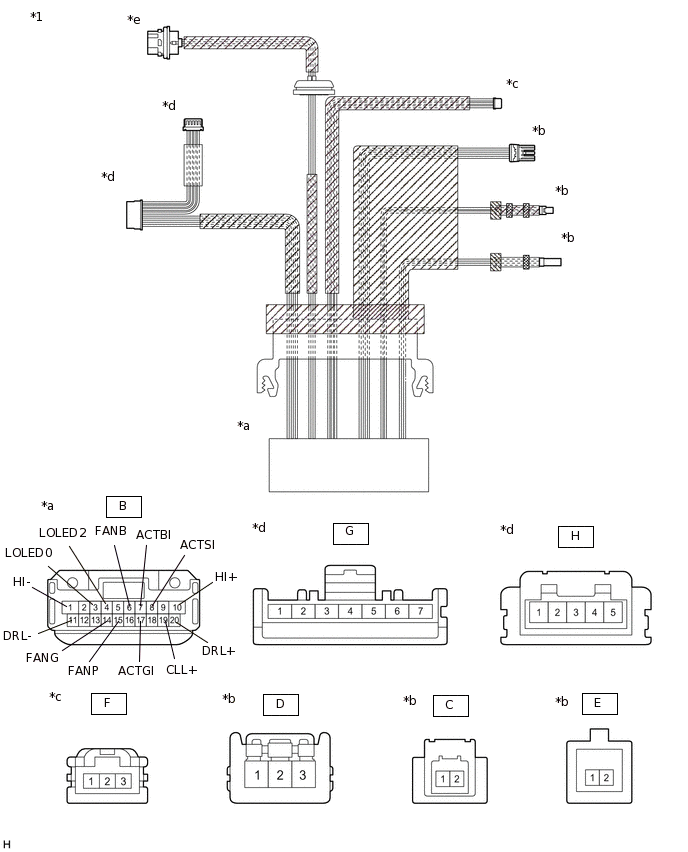

1. ПРОВЕРЬТЕ ЛЕВУЮ ФАРУ В СБОРЕ (для моделей с автоматической системой управления уровнем фар)



   *1	Блок левой фары в сборе (шнур фары)	-	-
   *a	Устройство с отсоединенным жгутом проводов (к ЭБУ левой фары в сборе)	*b	Устройство с неподсоединенным жгутом проводов (к светодиодному блоку левой фары в сборе)
   *c	Устройство с неподсоединенным жгутом проводов (к левому электродвигателю системы управления уровнем фар)	*d	Устройство с неподсоединенным жгутом проводов (к светодиодному блоку левого габаритного фонаря фары № 1)
   *e	Компонент без установленного указателя поворота (к указателю поворота)	-	-

   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      1. Проверьте цепь электродвигателя системы управления уровнем фар.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-7 (ACTBI) - F-1	Всегда	Менее 1 Ом
         B-8 (ACTSI) - F-2	Всегда	Менее 1 Ом
         B-17 (ACTGI) - F-3	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      2. Осмотрите цепь фар ближнего/дальнего света.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-4 (LOLED2) - C-2	Всегда	Менее 1 Ом
         B-3 (LOLED0) - C-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      3. Проверьте цепь затенения ближнего / дальнего света.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-10 (HI+) - E-1	Всегда	Менее 1 Ом
         B-1 (HI-) - E-2	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      4. Проверьте цепь вентилятора фары.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-6 (FANB) - D-3	Всегда	Менее 1 Ом
         B-15 (FANP) - D-2	Всегда	Менее 1 Ом
         B-14 (FANG) - D-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      5. Проверьте входную цепь габаритного фонаря / подфарника, включаемого при движении в светлое время суток.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-20 (DRL+) - G-1	Всегда	Менее 1 Ом
         B-11 (DRL-) - G-3	Всегда	Менее 1 Ом
         B-19 (CLL+) - G-2	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      6. Проверьте выходную цепь габаритного фонаря / подфарника, включаемого при движении в светлое время суток.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         G-4 - H-5	Всегда	Менее 1 Ом
         G-5 - H-4	Всегда	Менее 1 Ом
         G-6 - H-3	Всегда	Менее 1 Ом
         G-7 - H-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

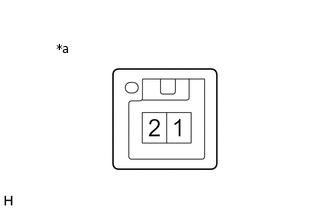

2. ПРОВЕРЬТЕ СВЕТОДИОДНЫЙ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с автоматической системой управления уровнем фар)



   *a	Устройство с неподсоединенным жгутом проводов (Светодиодный блок левой фары в сборе)

   1. Подайте напряжение аккумуляторной батареи на светодиодный блок левой фары в сборе и убедитесь, что затенение ближнего / дальнего света работает.

      СООТВ

      Условие	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Нормальная работа

      Если результат проверки не отвечает требованиям, замените светодиодный блок левой фары в сборе.

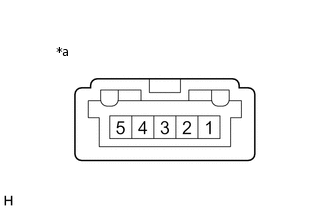

3. ПРОВЕРЬТЕ СВЕТОДИОДНЫЙ БЛОК ЛЕВОГО ГАБАРИТНОГО ФОНАРЯ ФАРЫ № 1 (для моделей с автоматической системой управления уровнем фар)



   *a	Устройство с неподсоединенным жгутом проводов (Светодиодный блок левого габаритного фонаря фары № 1)

   1. Подайте напряжение аккумуляторной батареи на светодиодный блок левого габаритного фонаря фары № 1 и убедитесь, что светодиод горит.

      СООТВ

      Условие	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 3	Габаритный фонарь / подфарник, включаемый при движении в светлое время суток горит

      Если результат не соответствует требованиям, замените светодиодный блок левого габаритного фонаря фары № 1.

4. ПРОВЕРЬТЕ ПРАВУЮ ФАРУ В СБОРЕ (для моделей с автоматической системой управления уровнем фар)



   *1	Блок правой фары в сборе (шнур фары)	-	-
   *a	Устройство с отсоединенным жгутом проводов (к ЭБУ правой фары в сборе)	*b	Устройство с неподсоединенным жгутом проводов (к светодиодному блоку правой фары в сборе)
   *c	Устройство с неподсоединенным жгутом проводов (к правому электродвигателю системы управления уровнем фар)	*d	Устройство с неподсоединенным жгутом проводов (к светодиодному блоку правого габаритного фонаря фары № 1)
   *e	Компонент без установленного указателя поворота (к указателю поворота)	-	-

   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      1. Проверьте цепь электродвигателя системы управления уровнем фар.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-7 (ACTBI) - F-1	Всегда	Менее 1 Ом
         B-8 (ACTSI) - F-2	Всегда	Менее 1 Ом
         B-17 (ACTGI) - F-3	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

      2. Осмотрите цепь фар ближнего/дальнего света.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-4 (LOLED2) - C-2	Всегда	Менее 1 Ом
         B-3 (LOLED0) - C-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

      3. Проверьте цепь затенения ближнего / дальнего света.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-10 (HI+) - E-1	Всегда	Менее 1 Ом
         B-1 (HI-) - E-2	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

      4. Проверьте цепь вентилятора фары.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-6 (FANB) - D-3	Всегда	Менее 1 Ом
         B-15 (FANP) - D-2	Всегда	Менее 1 Ом
         B-14 (FANG) - D-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

      5. Проверьте входную цепь габаритного фонаря / подфарника, включаемого при движении в светлое время суток.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         B-20 (DRL+) - G-1	Всегда	Менее 1 Ом
         B-11 (DRL-) - G-3	Всегда	Менее 1 Ом
         B-19 (CLL+) - G-2	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

      6. Проверьте выходную цепь габаритного фонаря / подфарника, включаемого при движении в светлое время суток.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         G-4 - H-5	Всегда	Менее 1 Ом
         G-5 - H-4	Всегда	Менее 1 Ом
         G-6 - H-3	Всегда	Менее 1 Ом
         G-7 - H-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

5. ПРОВЕРЬТЕ СВЕТОДИОДНЫЙ БЛОК ПРАВОГО ГАБАРИТНОГО ФОНАРЯ ФАРЫ (для моделей с автоматической системой управления уровнем фар)



   *a	Устройство с неподсоединенным жгутом проводов (Светодиодный блок правой фары в сборе)

   1. Подайте напряжение аккумуляторной батареи на светодиодный блок правой фары в сборе и убедитесь, что затенение ближнего / дальнего света работает.

      СООТВ

      Условие	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Нормальная работа

      Если результат проверки не отвечает требованиям, замените светодиодный блок правой фары в сборе.

6. ПРОВЕРЬТЕ СВЕТОДИОДНЫЙ БЛОК ПРАВОГО ГАБАРИТНОГО ФОНАРЯ ФАРЫ № 1 (для моделей с автоматической системой управления уровнем фар)



   *a	Устройство с неподсоединенным жгутом проводов (Светодиодный блок правого габаритного фонаря фары № 1)

   1. Подайте напряжение аккумуляторной батареи на светодиодный блок правого габаритного фонаря фары № 1 и убедитесь, что светодиод горит.

      СООТВ

      Условие	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 3	Габаритный фонарь / подфарник, включаемый при движении в светлое время суток горит

      Если результат не соответствует требованиям, замените светодиодный блок правого габаритного фонаря фары №1.

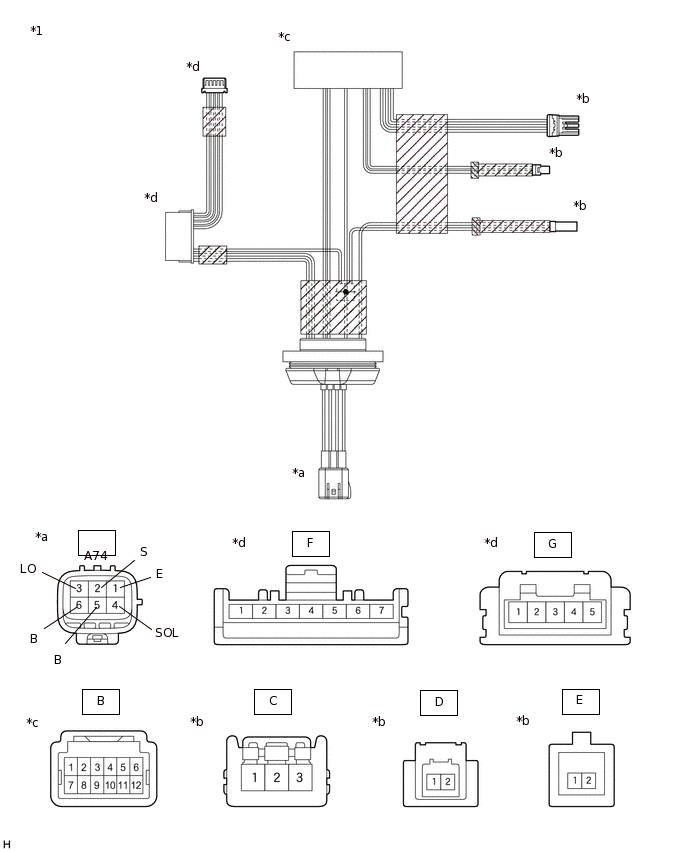

7. ПРОВЕРЬТЕ ЛЕВУЮ ФАРУ В СБОРЕ (для моделей без автоматической системы управления уровнем фар)



   *1	Блок левой фары в сборе (шнур фары)	-	-
   *a	Устройство с неподсоединенным жгутом проводов (к жгуту проводов)	*b	Устройство с неподсоединенным жгутом проводов (к светодиодному блоку левой фары в сборе)
   *c	Устройство с неподсоединенным жгутом проводов (к ЭБУ управления освещением)	*d	Устройство с неподсоединенным жгутом проводов (к светодиодному блоку левого габаритного фонаря фары № 1)

   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      1. Осмотрите цепь фар ближнего/дальнего света.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         A74-1 (E) - B-6	Всегда	Менее 1 Ом
         A74-2 (S) - B-12	Всегда	Менее 1 Ом
         A74-3 (LO) - B-7	Всегда	Менее 1 Ом
         B-4 - D-1	Всегда	Менее 1 Ом
         B-10 - D-2	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      2. Проверьте цепь затенения ближнего / дальнего света.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         A74-1 (E) - E-2	Всегда	Менее 1 Ом
         A74-4 (SOL) - E-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      3. Проверьте цепь вентилятора фары.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Номинальное значение
         B-2 - C-3	Всегда	Менее 1 Ом
         B-9 - C-2	Всегда	Менее 1 Ом
         B-11 - C-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      4. Проверьте входную цепь габаритного фонаря / подфарника, включаемого при движении в светлое время суток.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         A74-1 (E) - F-3	Всегда	Менее 1 Ом
         A74-5 (B) - F-2	Всегда	Менее 1 Ом
         A74-6 (B) - F-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

      5. Проверьте выходную цепь габаритного фонаря / подфарника, включаемого при движении в светлое время суток.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         F-4 - G-5	Всегда	Менее 1 Ом
         F-5 - G-4	Всегда	Менее 1 Ом
         F-6 - G-3	Всегда	Менее 1 Ом
         F-7 - G-1	Всегда	Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените левую фару в сборе (шнур фары).

8. ПРОВЕРЬТЕ СВЕТОДИОДНЫЙ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей без автоматической системы управления уровнем фар)

   1.

      *a	Устройство с неподсоединенным жгутом проводов (Светодиодный блок левой фары в сборе)

      Подайте напряжение аккумуляторной батареи на светодиодный блок левой фары в сборе и убедитесь, что затенение ближнего / дальнего света работает.

      СООТВ

      Условие	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Нормальная работа

      Если результат проверки не отвечает требованиям, замените светодиодный блок левой фары в сборе.

9. ПРОВЕРЬТЕ СВЕТОДИОДНЫЙ БЛОК ЛЕВОГО ГАБАРИТНОГО ФОНАРЯ ФАРЫ № 1 (для моделей без автоматической системы управления уровнем фар)



   *a	Устройство с неподсоединенным жгутом проводов (Светодиодный блок левого габаритного фонаря фары № 1)

   1. Подайте напряжение аккумуляторной батареи на светодиодный блок левого габаритного фонаря фары № 1 и убедитесь, что светодиод горит.

      СООТВ

      Условие	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 3	Габаритный фонарь / подфарник, включаемый при движении в светлое время суток горит

      Если результат не соответствует требованиям, замените светодиодный блок левого габаритного фонаря фары № 1.

10. ПРОВЕРЬТЕ ПРАВУЮ ФАРУ В СБОРЕ (для моделей без автоматической системы управления уровнем фар)



    *1	Блок правой фары в сборе (шнур фары)	-	-
    *a	Устройство с неподсоединенным жгутом проводов (к жгуту проводов)	*b	Устройство с неподсоединенным жгутом проводов (к светодиодному блоку правой фары в сборе)
    *c	Устройство с неподсоединенным жгутом проводов (к ЭБУ управления освещением)	*d	Устройство с неподсоединенным жгутом проводов (к светодиодному блоку правого габаритного фонаря фары № 1)

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

       1. Осмотрите цепь фар ближнего/дальнего света.

          Номинальное сопротивление

          Подключение диагностического прибора	Условие	Заданные условия
          A73-1 (E) - B-6	Всегда	Менее 1 Ом
          A73-2 (S) - B-12	Всегда	Менее 1 Ом
          A73-3 (LO) - B-7	Всегда	Менее 1 Ом
          B-4 - D-1	Всегда	Менее 1 Ом
          B-10 - D-2	Всегда	Менее 1 Ом

          Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

       2. Проверьте цепь затенения ближнего / дальнего света.

          Номинальное сопротивление

          Подключение диагностического прибора	Условие	Заданные условия
          A73-1 (E) - E-2	Всегда	Менее 1 Ом
          A73-4 (SOL) - E-1	Всегда	Менее 1 Ом

          Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

       3. Проверьте цепь вентилятора фары.

          Номинальное сопротивление

          Подключение диагностического прибора	Условие	Номинальное значение
          B-2 - C-3	Всегда	Менее 1 Ом
          B-9 - C-2	Всегда	Менее 1 Ом
          B-11 - C-1	Всегда	Менее 1 Ом

          Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

       4. Проверьте входную цепь габаритного фонаря / подфарника, включаемого при движении в светлое время суток.

          Номинальное сопротивление

          Подключение диагностического прибора	Условие	Заданные условия
          A73-1 (E) - F-3	Всегда	Менее 1 Ом
          A73-5 (B) - F-2	Всегда	Менее 1 Ом
          A73-6 (B) - F-1	Всегда	Менее 1 Ом

          Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

       5. Проверьте выходную цепь габаритного фонаря / подфарника, включаемого при движении в светлое время суток.

          Номинальное сопротивление

          Подключение диагностического прибора	Условие	Заданные условия
          F-4 - G-5	Всегда	Менее 1 Ом
          F-5 - G-4	Всегда	Менее 1 Ом
          F-6 - G-3	Всегда	Менее 1 Ом
          F-7 - G-1	Всегда	Менее 1 Ом

          Если результат проверки не отвечает требованиям, замените правую фару в сборе (шнур фары).

11. ПРОВЕРЬТЕ СВЕТОДИОДНЫЙ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ (для моделей без автоматической системы управления уровнем фар)

    1.

       *a	Устройство с неподсоединенным жгутом проводов (Светодиодный блок правой фары в сборе)

       Подайте напряжение аккумуляторной батареи на светодиодный блок правой фары в сборе и убедитесь, что затенение ближнего / дальнего света работает.

       СООТВ

       Условие	Заданные условия
       Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Нормальная работа

       Если результат проверки не отвечает требованиям, замените светодиодный блок правой фары в сборе.

12. ПРОВЕРЬТЕ СВЕТОДИОДНЫЙ БЛОК ПРАВОГО ГАБАРИТНОГО ФОНАРЯ ФАРЫ № 1 (для моделей без автоматической системы управления уровнем фар)



    *a	Устройство с неподсоединенным жгутом проводов (Светодиодный блок правого габаритного фонаря фары № 1)

    1. Подайте напряжение аккумуляторной батареи на светодиодный блок правого габаритного фонаря фары № 1 и убедитесь, что светодиод горит.

       СООТВ

       Условие	Заданные условия
       Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 3	Габаритный фонарь / подфарник, включаемый при движении в светлое время суток горит

       Если результат не соответствует требованиям, замените светодиодный блок правого габаритного фонаря фары №1.
