ФАРА АДАПТИВНОГО ГОЛОВНОГО БОКОВОГО ОСВЕЩЕНИЯ В СБОРЕ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЛЕВУЮ ФАРУ АДАПТИВНОГО ГОЛОВНОГО БОКОВОГО ОСВЕЩЕНИЯ В СБОРЕ

    1. E340161C03

      *a

      Устройство с отсоединенным жгутом проводов

      (Левая фара адаптивного головного бокового освещения в сборе)

      Подайте напряжение вспомогательной аккумуляторной батареи на левую фару адаптивного головного бокового освещения в сборе и убедитесь, что лампа загорается.

      OK

      Условие

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (B) и 2 (CRPL)

      Отрицательный (-) вывод вспомогательной аккумуляторной батареи → вывод 3 (E)

      Фара адаптивного головного бокового освещения включается

      Если результат не соответствует требованиям, замените левую лампу адаптивного головного бокового освещения в сборе.

  2. ПРОВЕРЬТЕ ПРАВУЮ ФАРУ АДАПТИВНОГО ГОЛОВНОГО БОКОВОГО ОСВЕЩЕНИЯ В СБОРЕ

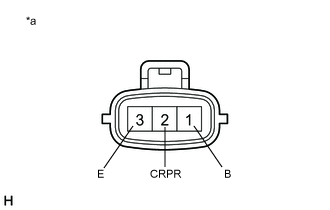

    1. E340161C04

      *a

      Устройство с отсоединенным жгутом проводов

      (Правая фара адаптивного головного бокового освещения в сборе)

      Подайте напряжение вспомогательной аккумуляторной батареи на правую фару адаптивного головного бокового освещения в сборе и убедитесь, что лампа загорается.

      OK

      Условие

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (B) и 2 (CRPR)

      Отрицательный (-) вывод вспомогательной аккумуляторной батареи → вывод 3 (E)

      Фара адаптивного головного бокового освещения включается

      Если результат не соответствует требованиям, замените правую лампу адаптивного головного бокового освещения в сборе.
