СИСТЕМА ИММОБИЛАЙЗЕРА, диагностический DTC: B279986

Код DTC Наименование DTC
B279986 Недействительный сигнал системы иммобилайзера двигателя (определенный участок цепи, отчет поступил по линии последовательной передачи данных)

ОПИСАНИЕ

ECM сохраняет данный DTC в случае нарушения связи между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера), а также при несоответствии передаваемых идентификационных кодов.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Примечание

B279986

Недействительный сигнал системы иммобилайзера двигателя (определенный участок цепи, отчет поступил по линии последовательной передачи данных)

Выполняется одно из следующих условий (логика диагностирования за 1 поездку*):

  • Обнаружен сбой связи или неисправность линий передачи данных между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера).

  • Идентификационные коды, передаваемые ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера), не совпадают.

  • Блок идентификационного кода (ЭБУ кода иммобилайзера)

  • ECM

  • Жгут проводов или разъем

Операция подтверждения вывода DTC (выполните одно из следующих действий):

  • Запустите двигатель и дайте ему поработать в течение 10 с. В случае неисправности двигатель останавливается (передача данных начинается в течение 3 с после выполнения операции запуска двигателя, а коды DTC сохраняются через 6 с).

  • Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи, запустите двигатель и подождите 10 с (связь начинается в течение 3 с после включения зажигания (IG), а коды DTC сохраняются через 6 с).

  • *: Выводится только при наличии неисправности.

Table 1. Состояние автомобиля и аварийный режим работы при обнаружении неисправности

Состояние автомобиля при обнаружении неисправности

Аварийный режим работы при обнаружении неисправности

Двигатель не запускается

-
Table 2. Связанные параметры в режимах Data List и Active Test

№ DTC

Режимы Data List и Active Test

B279986

-

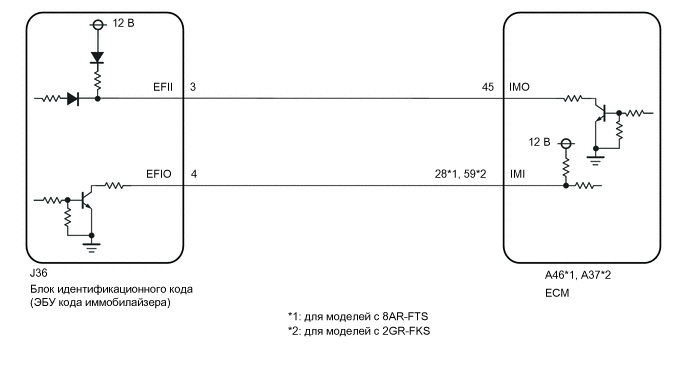

СХЕМА СОЕДИНЕНИЙ

B424447E05

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • При использовании GTS с выключенным зажиганием двигателя, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 секунды или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите тип автомобиля в ручном режиме и перейдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании диагностического прибора TechDoc3 периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между диагностическим прибором TechDoc3 и автомобилем.

  • Перед заменой ECM или блока идентификационного кода (ЭБУ кода иммобилайзера) изучите бюллетень технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

Tip:

Если код DTC B279986 и код DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) выводятся одновременно, в первую очередь выполните поиск неисправностей для кода DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

    1. Зарегистрируйте идентификационный код передачи данных ЭБУ.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Powertrain > Engine > Clear DTCs

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  3. ПРОВЕРЬТЕ DTC

    1. Выполните процедуру "Операция подтверждения вывода DTC".

    2. Проверьте наличие кодов DTC.

      Powertrain > Engine > Trouble Codes

      OK

      Код B279986 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (РЕГИСТРАЦИЯ ИДЕНТИФИКАТОРА ПЕРЕДАЧИ ДАННЫХ БЫЛА ВЫПОЛНЕНА С НАРУШЕНИЯМИ)

    NG

  4. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) - ECM)

    1. Отсоедините разъем J36 блока идентификационного кода (ЭБУ кода иммобилайзера).

    2. Отсоедините разъем A46*1 или A37*2 ECM.

      • *1: для моделей с 8AR-FTS

      • *2: для моделей с 2GR-FKS

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 3. Для моделей с 8AR-FTS

      Подключение диагностического прибора

      Условие

      Заданные условия

      J36-4 (EFIO) - A46-28 (IMI)

      Всегда

      Менее 1 Ом

      J36-3 (EFII) - A46-45 (IMO)

      Всегда

      Менее 1 Ом

      J36-4 (EFIO) или A46-28 (IMI) - масса

      Всегда

      10 кОм или более

      J36-3 (EFII) или A46-45 (IMO) - масса

      Всегда

      10 кОм или более
      Table 4. для моделей с 2GR-FKS

      Подключение диагностического прибора

      Условие

      Заданные условия

      J36-4 (EFIO) - A37-59 (IMI)

      Всегда

      Менее 1 Ом

      J36-3 (EFII) - A37-45 (IMO)

      Всегда

      Менее 1 Ом

      J36-4 (EFIO) или A37-59 (IMI) - масса

      Всегда

      10 кОм или более

      J36-3 (EFII) или A37-45 (IMO) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  5. ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)

    1. Замените блок идентификационного кода (ЭБУ кода иммобилайзера) новым.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. ЗАРЕГИСТРИРУЙТЕ ОПОЗНАВАТЕЛЬНЫЙ КОД

    1. Зарегистрируйте коды опознования в блоках ЭБУ.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  7. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

    1. Зарегистрируйте идентификатор передачи данных ЭБУ.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  8. ПРОВЕРЬТЕ, ЗАПУСКАЕТСЯ ЛИ ДВИГАТЕЛЬ

    1. Убедитесь, что двигатель запускается.

      OK

      Двигатель запускается нормально.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ECM

    Для моделей с 8AR-FTS: Нажмите здесьClick hereClick hereClick here

    для моделей с 2GR-FKS: Нажмите здесьClick hereClick here

    OK

  9. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Powertrain > Engine > Clear DTCs

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  10. ПРОВЕРЬТЕ DTC

    1. Выполните процедуру "Операция подтверждения вывода DTC".

    2. Проверьте наличие кодов DTC.

      Powertrain > Engine > Trouble Codes

      OK

      Код B279986 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ ECM
