ФАРА В СБОРЕ (для моделей с галогенными и светодиодными фарами) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:
  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЛАМПУ ФАРЫ № 1

    1. E298394C01

      *1

      Метка

      *2

      Метка положения разблокировки

      V100135

      Против часовой стрелки

      Поверните крышку лампы фары против часовой стрелки до тех пор, пока метка не совместится с меткой положения разблокировки, чтобы снять ее.

    2. E298397C01
      V100135

      Против часовой стрелки

      Поверните лампу фары № 1 против часовой стрелки и снимите ее.

    3. E298398

      Отсоедините разъем.

      Note:

      Не прикасайтесь к стеклу лампы голыми руками.

  2. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

    Нажмите здесьClick here

  3. СНИМИТЕ ПРОКЛАДКУ ФАРЫ

    Нажмите здесьClick here

  4. СНИМИТЕ ЛЕВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

    1. E298410

      Отсоедините разъем.

    2. E298412C01

      *1

      Винт регулировки

      Ослабьте направляющий винт на 20 оборотов.

    3. Поверните левый электродвигатель системы управления уровнем фар по часовой стрелке, чтобы снять его.

      Note:
      • Не следует прилагать чрезмерное усилие при вытягивании, поскольку блок левой фары в сборе и левый электродвигатель системы управления уровнем фар все еще соединены.

      • Поворачивая, придерживайте левый электродвигатель системы управления уровнем фар одной рукой, чтобы он не выскочил.

      • При снятии левого электродвигателя системы управления уровнем фар необходимо заменить уплотнение основания электродвигателя системы управления уровнем фар новым.

      Tip:

      Что касается правой фары в сборе, поверните правый электродвигатель системы управления уровнем фар против часовой стрелки, чтобы снять его.

    4. Ослабьте направляющий винт левого электродвигателя системы управления уровнем фар до тех пор, пока блок левой фары в сборе не отсоединится.

      Tip:

      Подсчитайте и запишите количество оборотов перед разъединением блока левой фары в сборе и левого электродвигателя системы управления уровнем фар.

  5. СНИМИТЕ УПЛОТНЕНИЕ ОСНОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ УПРАВЛЕНИЯ УРОВНЕМ ФАРЫ

    1. E298411

      Снимите уплотнение основания электродвигателя управления уровнем фары.

      Note:

      После снятия уплотнения основания электродвигателя системы управления уровнем фар его обязательно следует заменить новым.

  6. СНИМИТЕ РАССЕИВАТЕЛЬ ЛЕВОЙ ФАРЫ

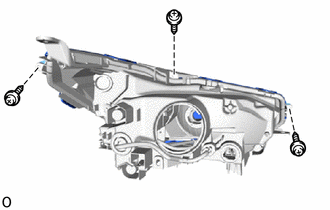

    1. E298542

      Выверните 3 винта.

    2. E298375

      С помощью отвертки для винтов "TORX" T20Н выверните 3 винта.

    3. Освободите 7 захватов.

      Tip:

      Не обязательно расцеплять захват в базовой точке, поскольку захват расцепляется при выполнении следующих шагов.

      E298377C01

      *a

      Базовая точка

      -

      -

    4. E298376

      Нагрейте заднюю сторону левой фары с помощью осушителя.

      Note:

      При неравномерном нагреве левая фара в сборе может деформироваться или расплавиться.

      Tip:

      При нагревании прокладка рассеивателя фары расширяется, выдавливая рассеиватель левой фары и упрощая снятие рассеивателя.

    5. Освободите захват в базовой точке и снимите рассеиватель левой фары.

      Note:
      • Не прикасайтесь к рассеивателю левой фары голыми руками.

      • Слегка протрите загрязненные места мягкой тканью.

      Tip:
      • Если рассеиватель левой фары не снимается даже после нагрева, приподнимите его с помощью отвертки.

      • Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      • Прокладка рассеивателя фары может приклеиваться и отсоединяться от рассеивателя одновременно.

  7. СНИМИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ

    1. Снимите прокладку рассеивателя фары.

  8. СНИМИТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    Note:
    • Выполняйте работы с использованием резиновых перчаток.

    • Не прикасайтесь к блоку левой фары в сборе голыми руками.

    • Слегка протрите загрязненные места мягкой тканью.

    1. E298399C01

      *a

      Длина выступа области измерений

      С помощью штангенциркуля измерьте и запишите длину выступа направляющего винта.

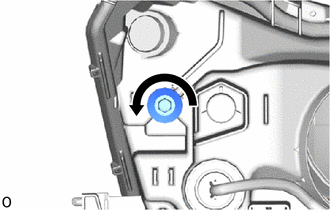

    2. E298401

      Ослабьте горизонтальный направляющий винт на 20 оборотов.

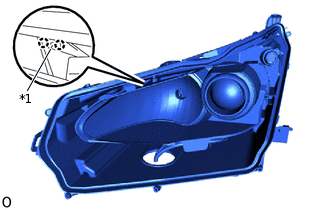

    3. E298400C01

      *1

      Кольцо шарнира

      С помощью отвертки освободите 2 захвата и отсоедините блок левой фары в сборе от кольца шарнира.

      Tip:

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    4. Удерживая блок левой фары в сборе одной рукой так, чтобы он не выпал, ослабьте горизонтальный направляющий винт так, чтобы блок левой фары в сборе можно было отсоединить.

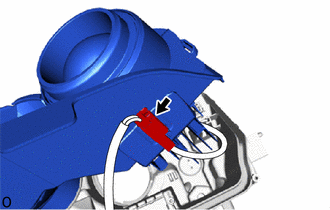

    5. E298543

      Отсоедините разъем.

    6. E298544C01
      V100155

      Защитная клейкая лента

      С помощью съемника фиксаторов снимите кольцо шарнира, установите блок левой фары в сборе и закрепите его 2 захватами.

      Tip:

      Перед использованием оберните рабочую часть съемника зажимов клейкой лентой.
