ПЕРЕДНЯЯ ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после установки, снятия или замены деталей при снятии/установке передней подушки безопасности пассажира в сборе.

Table 1. Необходимые процедуры после снятия/установки/замены деталей
Заменяемая деталь или процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Link
Снятие/установка витого кабеля с датчиком в сборе	Нейтральное положение рулевого колеса (инициализируйте систему помощи при парковке) Установка угла поворота рулевого колеса	Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click hereдля инициализации Click hereдля калибровки
		Мониторная система помощи при парковке (для моделей без системы помощи при параллельной парковке)	Click hereдля инициализации Click hereДля калибровки
	Нейтральное положение рулевого колеса (инициализируйте систему панорамного обзора)	Система панорамного обзора	Click hereдля инициализации Click hereдля калибровки
Отсоедините провод от отрицательного вывода аккумуляторной батареи.	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
	Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15 - 60 минут)	Система запуска и останова	Click here
	Сохраните в памяти нейтральное положение рулевого колеса	Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here

ПОРЯДОК ВЫПОЛНЕНИЯ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

CAUTION:
Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

Нажмите здесьClick here

Note:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

Нажмите здесьClick here
СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2

Нажмите здесьClick here

ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ № 2

Убедитесь, что зажигание выключено.
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

CAUTION:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

*a	Ползун

Сдвиньте ползун для разблокировки замка и отсоедините разъем подушки безопасности.

Note:

При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

Нажмите здесьClick here

СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА

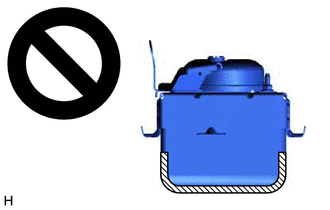

	Сторона разворачивания

CAUTION:

При помещении передней подушки безопасности пассажира на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.

Выверните 2 винта.
Отклоните защитную накладку панели приборов в сборе и расцепите 3 крюка.
Освободите 3 крепления и снимите фронтальную подушку безопасности переднего пассажира в сборе с защитной накладки панели приборов в сборе.

СНИМИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2

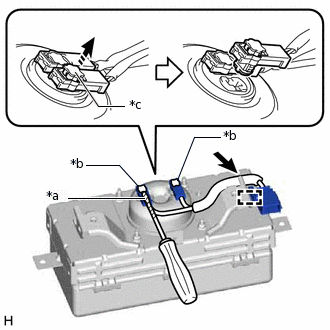

*a	Защитная клейкая лента
*b	Разъем подушки безопасности
*c	Замок разъема подушки безопасности
	Зажим жгута проводов

Отцепите зажим.

Отсоедините жгут проводов панели приборов № 2 от зажима жгута проводов.
С помощью отвертки с обернутым клейкой лентой концом расцепите 2 защелки разъемов подушки безопасности.
Отсоедините 2 разъема подушки безопасности и снимите жгут проводов панели приборов № 2 с передней подушки безопасности пассажира.

Note:
При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
