СИСТЕМА SFI (для моделей с модулем насоса адсорбера), диагностический DTC :P0031,P0032 и P101D

Код DTC Наименование DTC
P0031 Слабый ток в цепи управления подогревателем кислородного датчика (A/F) (датчик 1 ряда 1)
P0032 Сильный ток в цепи управления подогревателем кислородного датчика (A/F) (датчик 1 ряда 1)
P101D Характеристики цепи подогревателя датчика A/F (заедание во включенном положении датчика 1 ряда 1)

ОПИСАНИЕ

См. DTC P2195.

Нажмите здесьClick here

Tip:

  • При регистрации любого из следующих кодов ЕСМ переходит в аварийный режим работы. В аварийном режиме ЕСМ выключает подогреватель датчика состава топливовоздушной смеси. Аварийный режим работы действует до тех пор, пока питание не будет выключено.

  • Несмотря на то, что коды DTC указывают на кислородный датчик, данные коды относятся к датчику состава топливовоздушной смеси.

  • ECM регулирует величину тока через подогреватель с помощью сигнала широтно-импульсной модуляции. Для управления цепью подогревателя датчика состава топливовоздушной смеси используется реле со стороны цепи +B.

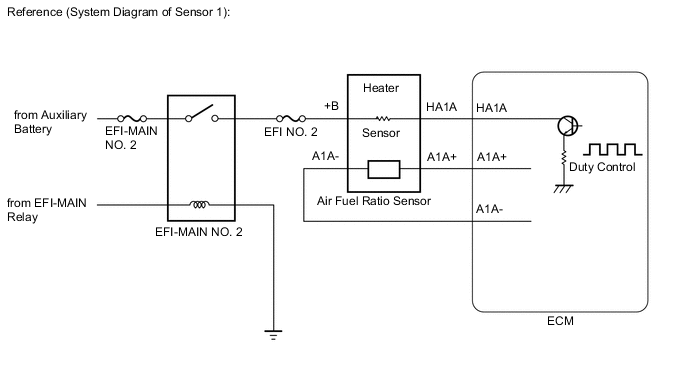

    A320650E06

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Память

P0031

Слабый ток в цепи управления подогревателем кислородного датчика (A/F) (датчик 1 ряда 1)

Ток подогревателя ниже заданного уровня, когда подогреватель работает (логика диагностирования за 1 поездку).

  • Обрыв в цепи подогревателя датчика состава топливовоздушной смеси (датчик 1)

  • Датчик состава топливовоздушной смеси (датчик 1)

  • Реле EFI-MAIN NO. 2

  • ECM

Загорается

Код DTC сохраняется

P0032

Сильный ток в цепи управления подогревателем кислородного датчика (A/F) (датчик 1 ряда 1)

Ток в датчике подогревателя не ниже заданного уровня, когда подогреватель работает (логика диагностирования за 1 поездку).

  • Короткое замыкание в цепи подогревателя датчика состава топливовоздушной смеси (датчик 1)

  • Датчик состава топливовоздушной смеси (датчик 1)

  • Реле EFI-MAIN NO. 2

  • ECM

Загорается

Код DTC сохраняется

P101D

Характеристики цепи подогревателя датчика A/F (заедание во включенном положении датчика 1 ряда 1)

Ток подогревателя датчика состава топливовоздушной смеси выше заданного уровня, когда подогреватель не работает (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи подогревателя датчика состава топливовоздушной смеси (датчик 1)

  • ECM

Загорается

Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM использует сигналы, поступающие от датчика состава топливовоздушной смеси, для регулирования и поддержания соотношения воздух-топливо на уровне, близком к стехиометрическому. Это увеличивает способность трехкомпонентного каталитического нейтрализатора очищать отработавшие газы.

Датчик состава топливовоздушной смеси определяет уровень содержания кислорода в отработавших газах и передает информацию о нем в ECM. По внутренней поверхности чувствительного элемента проходит окружающий воздух. По наружной поверхности чувствительного элемента проходят отработавшие газы. Чувствительный элемент изготовлен из покрытого платиной циркония, и в него встроен нагревательный элемент.

При значительной разнице содержания кислорода в отработавших газах и окружающем воздухе циркониевый элемент генерирует слабые сигналы по напряжению. Платиновое покрытие усиливает данное напряжение.

При нагревании эффективность датчика состава топливовоздушной смеси возрастает. При низкой температуре отработавших газов датчик не может генерировать полезные сигналы напряжения без дополнительного подогрева. ECM контролирует степень подогрева посредством управления продолжительностью включения, регулируя подачу тока к нагревательному элементу датчика. Если ток подогревателя выходит за пределы допустимого диапазона, точность датчика состава топливовоздушной смеси снижается. Как следствие, ECM не может должным образом выполнить регулировку соотношения воздух-топливо.

Если ток через подогреватель датчика состава топливовоздушной смеси выходит за пределы рабочего диапазона, ECM воспринимает это как неисправность и регистрирует код DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Продолжительность работы

Непрерывно

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ

Table 1. P0031

Скважность выходного сигнала

30% или более
Table 2. P0032

Скважность выходного сигнала

Более 0%
Table 3. P101D

Скважность выходного сигнала

Менее 60%

ПРОВЕРОЧНАЯ ПОЕЗДКА

A198819E76

  1. Подсоедините GTS к DLC3.

  2. Включите питание (IG) и включите GTS.

  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  4. Выключите питание и подождите не менее 30 с.

  5. Включите питание (IG) и GTS [A].

  6. Переведите двигатель в режим проверки (режим обслуживания).

    Нажмите здесьClick here

  7. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут [B].

  8. На неподвижном автомобиле нажмите педаль акселератора и поддерживайте частоту вращения коленчатого вала 2500 об/мин в течение 1 минуты [C].

    Tip:

    Во время управления зарядкой устанавливается частота вращения коленчатого вала, соответствующая холостому ходу. Поэтому частота вращения коленчатого вала при нажатии педали акселератора не повышается. В этом случае выполните шаги [C] и [D] после того, как управление зарядкой будет завершено.

  9. Дайте двигателю не менее 5 мин поработать на холостом ходу [D].

  10. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [E].

  11. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  12. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  13. Введите DTC: P0031, P0032 или P101D.

  14. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC

    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    Tip:

    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, повторно выполните шаги с [B] по [E].

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

См. DTC P2195.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tip:

  • См. "Data List / Active Test" [A/F Heater Duty #1].

    Нажмите здесьClick hereClick hereClick hereClick here

  • Датчиком 1 считается ближайший к двигателю датчик.

  • Датчиком 2 считается наиболее удаленный от двигателя датчик.

  • Изменяя объем впрыска с помощью функции Control the Injection Volume for A/F Sensor (измерение объема впрыска для датчика состава топливовоздушной смеси) в режиме активной диагностики, проконтролируйте выходное напряжение датчика состава топливовоздушной смеси (нажмитеClick here). Если при выполнении активной диагностики выходное напряжение датчика не меняется (отклик почти отсутствует), датчик может быть неисправен.

  • С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

    1. Проверьте датчик состава топливовоздушной смеси.

      Нажмите здесьClick here

      Tip:

      Выполните "Проверку после ремонта" после замены датчика состава топливовоздушной смеси.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

    Нажмите здесьClick here

    СООТВ

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ДАТЧИКА СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ)

    A165029C13

    *a

    Вид спереди разъема со стороны жгута проводов:

    (к датчику состава топливовоздушной смеси)

    1. Отсоедините разъем датчика состава топливовоздушной смеси.

    2. Включите питание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Номинальное значение

      C5-2 (+B) - масса

      Питание включено (IG)

      11-14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ РЕЛЕ EFI-MAIN № 2Click here

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)

    1. Отсоедините разъем датчика состава топливовоздушной смеси.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      C5-1 (HA1A) - C48-23 (HA1A)

      Всегда

      Менее 1 Ом

      C5-1 (HA1A) или C48-23 (HA1A) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  4. ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0031, P0032 ИЛИ P101D)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Удалите коды DTC.

      Нажмите здесьClick here

      Powertrain > Engine and ECT > Clear DTCs

    5. Выключите питание и подождите не менее 30 с.

    6. Включите зажигание (IG).

    7. Включите GTS.

    8. Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

    9. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

    10. Считайте коды DTC.

      Powertrain > Engine and ECT > Trouble Codes

      Result

      Result

      Следующий шаг

      DTC не выводятся.

      А

      DTC P0031, P0032 или P101D выводится

      B
    A

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    B

    ЗАМЕНИТЕ ECM

    Нажмите здесьClick here

  5. ПРОВЕРЬТЕ РЕЛЕ EFI-MAIN № 2

    1. Проверьте реле EFI-MAIN № 2.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ РЕЛЕ EFI-MAIN № 2

    СООТВ

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ EFI-MAIN № 2 - ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ, РЕЛЕ EFI-MAIN)

    1. Извлеките реле EFI-MAIN № 2 из блока реле и распределительного блока моторного отсека № 1 в сборе.

    2. Извлеките реле EFI-MAIN из распределительного блока и блока реле моторного отсека № 1 в сборе.

    3. Отсоедините разъем датчика состава топливовоздушной смеси.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3 (реле EFI-MAIN № 2) - C5-2 (+B)

      Всегда

      Менее 1 Ом

      1 (реле EFI-MAIN № 2) - 3 (реле EFI-MAIN)

      Всегда

      Менее 1 Ом

      2 (реле EFI-MAIN № 2) - масса

      Всегда

      Менее 1 Ом

      3 (реле EFI-MAIN № 2) или C5-2 (+B) - масса

      Всегда

      10 кОм или более

      1 (реле EFI-MAIN № 2) или 3 (реле EFI-MAIN) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  7. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ РЕЛЕ EFI-MAIN № 2)

    1. A314648C02

      *1

      Распределительный блок и блок реле моторного отсека № 1

      *2

      Реле EFI-MAIN № 2

      Извлеките реле EFI-MAIN № 2 из блока реле и распределительного блока моторного отсека № 1 в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      5 (реле EFI-MAIN № 2) - масса

      Всегда

      11-14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К ЦЕПИ ПИТАНИЯ ECM

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ВСПОМОГАТЕЛЬНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ – РЕЛЕ EFI MAIN № 2)
