FUEL SYSTEM PARTS LOCATION

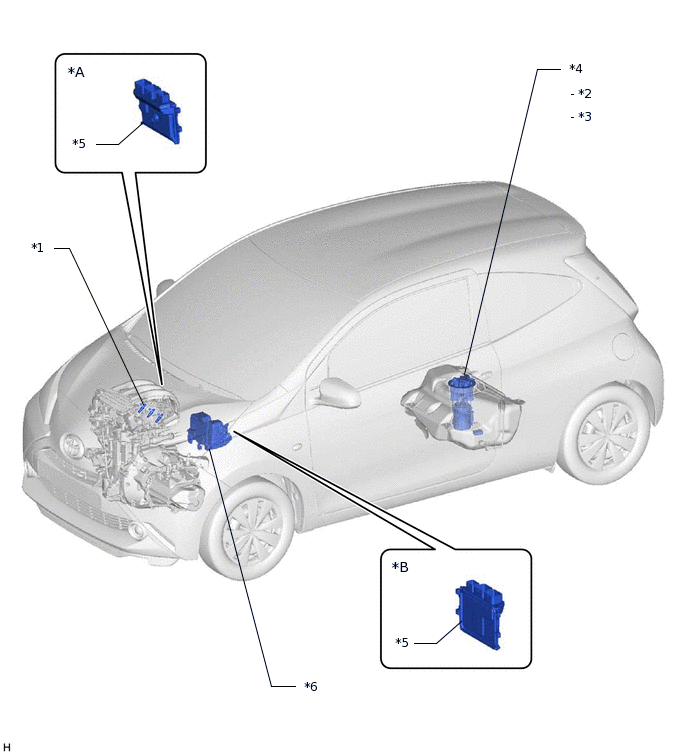

ILLUSTRATION

A331039C02

*A

for LHD

*B

for RHD

*1

FUEL INJECTOR ASSEMBLY

*2

FUEL PUMP

*3

FUEL SENDER GAUGE ASSEMBLY

*4

FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY

*5

ECM

*6

NO. 1 ENGINE ROOM RELAY BLOCK

- EFI-MAIN RELAY

- EFI-MAIN FUSE

ILLUSTRATION

A322285C01

*A

for LHD

-

-

*1

DRIVER SIDE JUNCTION BLOCK ASSEMBLY

- C/OPN RELAY

- IG2 NO. 1 FUSE

-

-

ILLUSTRATION

A322286C01

*A

for RHD

-

-

*1

DRIVER SIDE JUNCTION BLOCK ASSEMBLY

- C/OPN RELAY

- IG2 NO. 1 FUSE

-

-
