СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
| *1 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ECU-B № 4 |
- | - |
ИЛЛЮСТРАЦИЯ

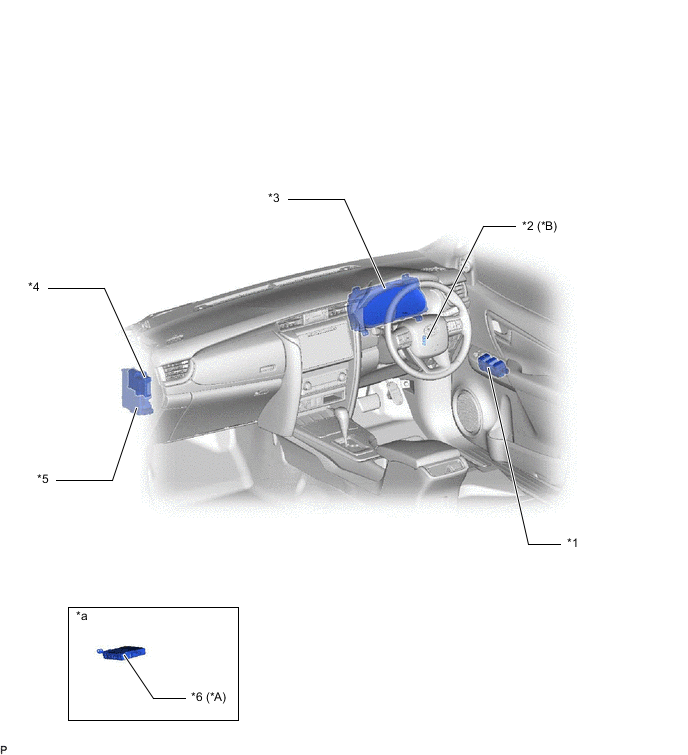

| *A | Для моделей с интеллектуальной системой посадки и запуска | *B | для моделей без интеллектуальной системы посадки и запуска |
| *1 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | ЭБУ КУЗОВА |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG1 № 4 |
*6 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *a | Установочное положение детали указано в бюллетене технического обслуживания. | - | - |
ИЛЛЮСТРАЦИЯ

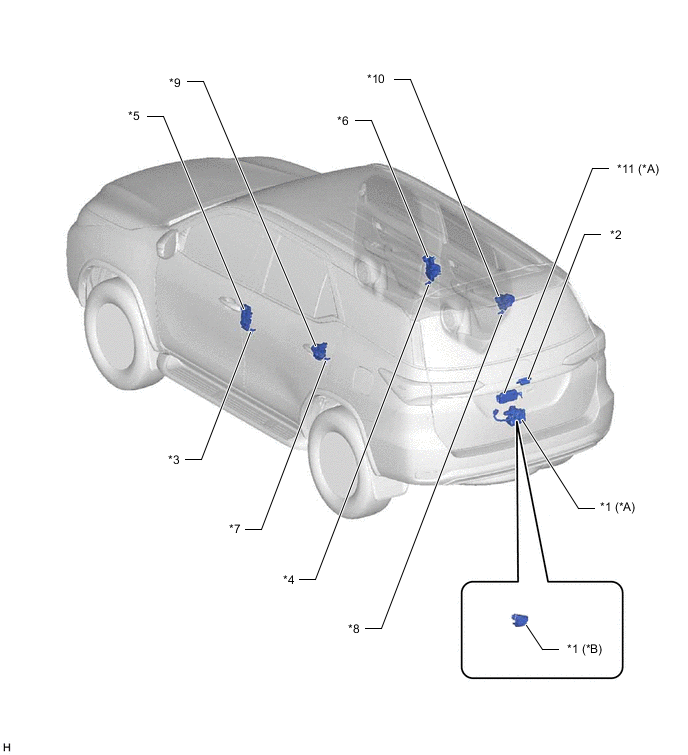

| *A | для моделей с системой автоматизированного привода двери багажного отделения | *B | для моделей без системы автоматизированного привода двери багажного отделения |
| *1 | ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *4 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *5 | ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *6 | ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *8 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *9 | ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *10 | ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *11 | ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ | - | - |
