БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ ЗАМЕНА

СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

СНИМИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с приводом на одну ось)

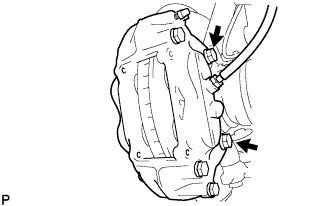

1. Выверните 2 болта и снимите колесный тормозной цилиндр дискового тормоза.

2. Надежно подоприте тормозной цилиндр.

СНИМИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с полным приводом и Pre-Runner)

1. Выверните болт и снимите кронштейн трубопровода тормозной системы с поворотного кулака.

2.

   Выверните 2 болта и снимите колесный тормозной цилиндр дискового тормоза.

3. Надежно подоприте тормозной цилиндр.

СНИМИТЕ ПЕРЕДНИЙ ДИСК

СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ

1. Предварительно установите 2 гайки на болты крепления колеса к ступице, как показано на рисунке.

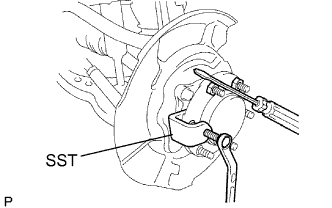

2. С помощью SST и отвертки выверните болт крепления колеса к ступице.

   SST

   09650-17011

УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ

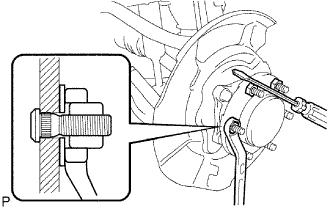

1. Предварительно установите плоскую шайбу и гайку на новый болт крепления колеса к ступице, как показано на рисунке.

2. Удерживая переднюю полуось отверткой, зафиксируйте новый болт крепления колеса к ступице, затянув гайку. Затем снимите гайку и плоскую шайбу.

3. Отверните 2 гайки с болтов крепления колеса к ступице.

УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК

УСТАНОВИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с полным приводом и Pre-Runner)

1. Установите тормозной цилиндр и закрепите его 2 болтами.

   Torque:

   123 Н*м  { 1254 кгс*см, 91 фунт-сила-фут }

2.

   Установите кронштейн трубопровода тормозной системы на поворотный кулак и закрепите болтом.

   Torque:

   29 Н*м  { 296 кгс*см, 21 фунт-сила-фут }

УСТАНОВИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с приводом на одну ось)

1. Установите тормозной цилиндр и закрепите его 2 болтами.

   Torque:

   126 Н*м  { 1285 кгс*см, 93 фунт-сила-фута }

УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

Torque:

152 Н*м  { 1550 кгс*см, 112 фунт-сила-футов, для моделей с приводом на одну ось и стальными дисками }

121 Н*м  { 1234 кгс*см, 89 фунт-сила-футов, для моделей с приводом на одну ось и алюминиевыми дисками }

105 Н*м  { 1071 кгс*см, 77 фунт-сила-футов, для моделей с полным приводом и моделей Pre-Runner }
