СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) Зуммер обратной и внешней сигнализации системы посадки не включается

Код DTC Наименование DTC
Зуммер обратной и внешней сигнализации системы посадки не включается

ОПИСАНИЕ

Для различных предупреждений, связанных с наружной частью автомобиля, система посадки и запуска (для функции посадки) использует зуммер системы дистанционного управления замками дверей. При выполнении условий для каждого предупреждения ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) по шине CAN передает сигнал запроса включения зуммера в главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи), и зуммер звучит.

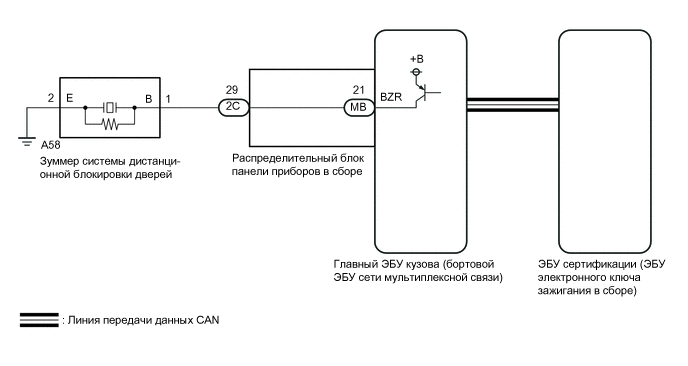

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B388643E18

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Система посадки и запуска (функция посадки) использует системы передачи данных LIN и CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы посадки и запуска (функции посадки) следует только после подтверждения нормальной работы систем передачи данных.

    Нажмите здесьClick here

  • При использовании GTS с выключенным питанием, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 с или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании диагностического прибора TechDoc3 периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между диагностическим прибором TechDoc3 и автомобилем.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) или главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к мерам предосторожности.

    Нажмите здесьClick hereClick here

  • После ремонта убедитесь, что коды DTC не выводятся снова.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЗНАЧЕНИЕ ПАРАМЕТРА НАСТРОЙКИ (WIRELESS BUZZER RESP)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Customize Setting / Wireless Door Lock.

      Wireless Door Lock

      Информация на дисплее прибора

      Описание

      Значение по умолчанию

      Настройка

      ECU

      Wireless Buzzer Resp

      Отклик зуммера системы дистанционного управления замками дверей

      ON (ВКЛ)

      0: OFF (ВЫКЛ),1: ON (ВКЛ)

      Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)

    Result

    Result

    Перейдите к

    Отображается "ON" (ВКЛ).

    A

    Отображается "OFF" (ВЫКЛ).

    Б
    B

    УСТАНОВИТЕ ЗНАЧЕНИЯ НАСТРАИВАЕМЫХ ПАРАМЕТРОВ

    Нажмите здесьClick hereClick here

    A

  2. ПРОВЕРЬТЕ СИСТЕМУ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

    1. Убедитесь, что функция работает нормально.

      Нажмите здесьClick here

    Result

    Result

    Перейдите к

    Функция дистанционной блокировки дверей работает исправно

    А

    Функция дистанционной блокировки дверей работает ненормально

    Б
    B

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    A

  3. СНИМИТЕ ПОКАЗАНИЯ GTS (КАЖДЫЙ ДАТЧИК ОБНАРУЖЕНИЯ РАЗБЛОКИРОВКИ)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      FR Door Lock Pos

      Входной сигнал датчика разблокировки правой передней двери

      UNLOCK (ЗАБЛОКИР) или LOCK (РАЗБЛОКИР)

      UNLOCK: Правая передняя дверь разблокирована

      LOCK: Правая передняя дверь заблокирована

      -

      FL Door Lock Pos

      Входной сигнал датчика разблокировки левой передней двери

      UNLOCK (ЗАБЛОКИР) или LOCK (РАЗБЛОКИР)

      UNLOCK: Левая передняя дверь разблокирована

      LOCK: Левая передняя дверь заблокирована

      -

      RR-Door Lock Pos SW

      Входной сигнал датчика разблокировки правой задней двери

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Правая задняя дверь разблокирована

      OFF (ВЫКЛ): Правая задняя дверь заблокирована

      -

      RL-Door Lock Pos SW

      Сигнал датчика разблокировки левой задней двери

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Левая задняя дверь разблокирована

      OFF (ВЫКЛ): Левая задняя дверь заблокирована

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      FR Door Lock Pos

      FL Door Lock Pos

      RR-Door Lock Pos SW

      RL-Door Lock Pos SW

      OK

      Показания на экране GTS правильно изменяются в соответствии с блокировкой/разблокировкой.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ" ("Цепь датчика разблокировки двери")

    Нажмите здесьClick here

    СООТВ

  4. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (WIRELESS BUZZER)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Body Electrical > Main Body > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      Зуммер системы дистанционного управления замками дверей

      Зуммер системы дистанционной блокировки дверей

      OFF (ВЫКЛ) / ON (ВКЛ)

      -

      Body Electrical > Main Body > Active Test

      Информация на дисплее прибора

      Wireless Buzzer

    Result

    Result

    Перейдите к

    Зуммер системы дистанционной блокировки дверей не звучит.

    А

    Зуммер системы дистанционной блокировки дверей звучит

    B
    B

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИЕЙ (ЭБУ ЭЛЕКТРОННЫМ КЛЮЧОМ ЗАЖИГАНИЯ В СБОРЕ)

    A

  5. ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ

    1. Отсоедините разъем A58 зуммера системы дистанционной блокировки дверей.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Body Electrical / Main Body / Active Test.

    6. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Body Electrical > Main Body > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      Зуммер системы дистанционного управления замками дверей

      Зуммер системы дистанционной блокировки дверей

      OFF (ВЫКЛ) / ON (ВКЛ)

      -

      Body Electrical > Main Body > Active Test

      Информация на дисплее прибора

      Wireless Buzzer

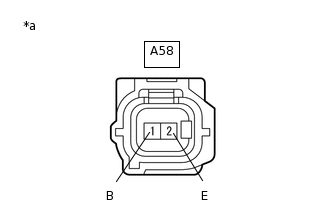

    7. B222362C36

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к зуммеру системы дистанционного управления замками дверей)

      Выполняя активную диагностику, измерьте напряжение между контактами зуммера системы дистанционной блокировки дверей.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      A58-1 (B) - A58-2 (E)

      Активная диагностика зуммера системы дистанционного управления замками дверей включена

      Формирование импульсов:

      (частота: 2 кГц, высокое напряжение: 11–14 В, низкое напряжение: менее 1 В)

      Активная диагностика зуммера системы дистанционного управления замками дверей выключена

      менее 1 В

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

    Нажмите здесьClick here

    NG

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ - ГЛАВНЫЙ ЭБУ КУЗОВА [БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ])

    1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.

      Нажмите здесьClick hereClick hereClick here

    2. Отсоедините разъем A58 зуммера системы дистанционной блокировки дверей.

    3. Подсоедините разъем 2C распределительного блока панели приборов в сборе.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A58-1 (B) - MB-21 (BZR)

      Всегда

      Менее 1 Ом

      A58-2 (E) - масса

      Всегда

      Менее 1 Ом

      A58-1 (B) или MB-21 (BZR) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick hereClick hereClick here

    NG

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

    1. Отсоедините разъем 2C распределительного блока панели приборов.

    2. Отсоедините разъем A58 зуммера системы дистанционной блокировки дверей.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A58-1 (B) - 2C-29 (BZR)

      Всегда

      Менее 1 Ом

      A58-1 (B) или 2C-29 (BZR) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
