СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

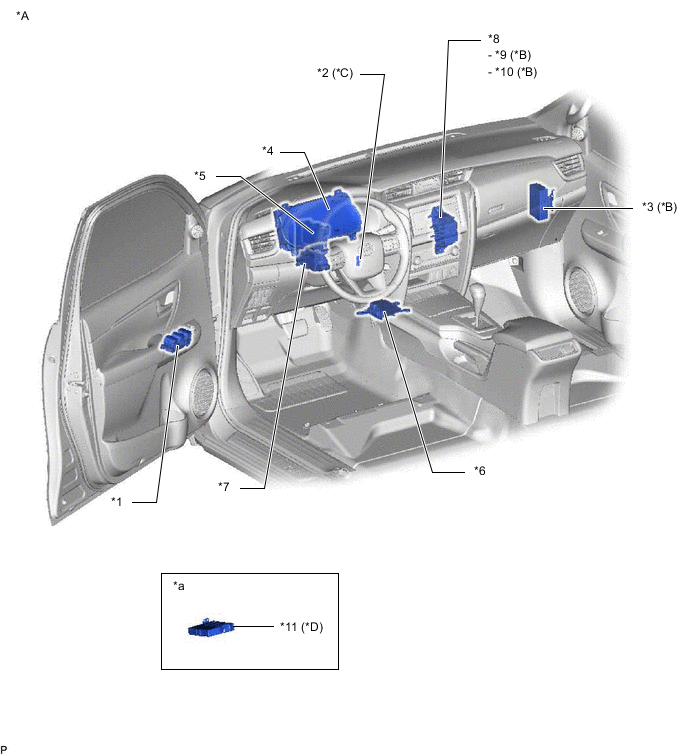

ИЛЛЮСТРАЦИЯ
| *1 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ECU-B № 4 |
- | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с батареей системы блокировки дверей |
| *C | для моделей без интеллектуальной системы посадки и запуска | *D | Для моделей с интеллектуальной системой посадки и запуска |
| *1 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ | *2 | ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ |
| *3 | АККУМУЛЯТОРНАЯ БАТАРЕЯ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | ЭБУ КУЗОВА | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG1 № 4 |
*8 | БЛОК РЕЛЕ ПАНЕЛИ ПРИБОРОВ № 5 |
| *9 | РЕЛЕ D/L № 1 | *10 | РЕЛЕ D/L № 2 |
| *11 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | - | - |
| *a | Установочное положение детали указано в бюллетене технического обслуживания. | - | - |

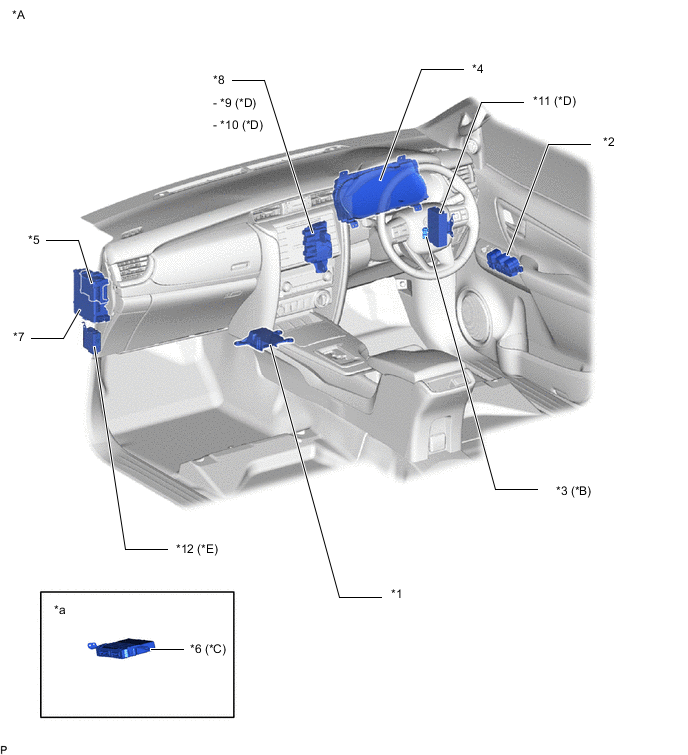

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей без интеллектуальной системы посадки и запуска |
| *C | для моделей с интеллектуальной системой посадки и запуска | *D | для моделей с батареей системы блокировки дверей |
| *E | Для моделей с системой двойной блокировки | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *2 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ |
| *3 | ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | ЭБУ КУЗОВА | *6 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG1 № 4 |
*8 | БЛОК РЕЛЕ ПАНЕЛИ ПРИБОРОВ № 5 |
| *9 | РЕЛЕ D/L № 1 | *10 | РЕЛЕ D/L № 2 |
| *11 | АККУМУЛЯТОРНАЯ БАТАРЕЯ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ | *12 | РЕЛЕ УПРАВЛЕНИЯ ДВОЙНОЙ БЛОКИРОВКОЙ ДВЕРЕЙ В СБОРЕ |
| *a | Установочное положение детали указано в бюллетене технического обслуживания. | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с системой автоматизированного привода двери багажного отделения | *B | для моделей без системы автоматизированного привода двери багажного отделения |
| *1 | ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *4 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *5 | ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *6 | ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *8 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *9 | ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *10 | ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *11 | ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ | - | - |
