HYBRID BATTERY SYSTEM PARTS LOCATION

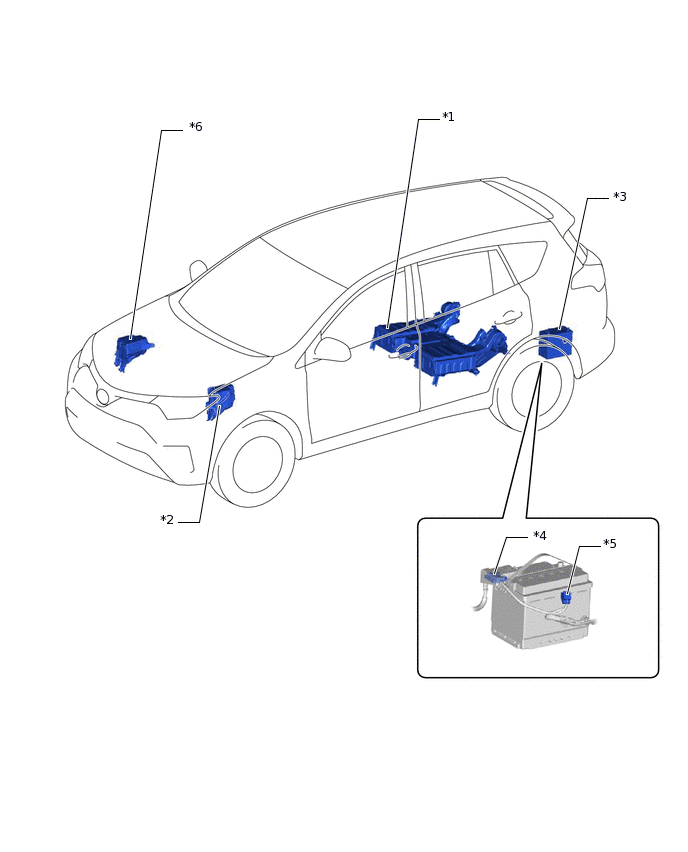

ILLUSTRATION
*1 |
HV BATTERY |
*2 |
NO. 1 ENGINE ROOM RELAY BLOCK - IGCT MAIN FUSE - ECU-B NO.2 FUSE |
*3 |
AUXILIARY BATTERY |
*4 |
FUSE BLOCK ASSEMBLY |
*5 |
FUSE BLOCK |
*6 |
NO. 2 ENGINE ROOM RELAY BLOCK - BATT FAN FUSE - IGCT NO.2 FUSE - IGCT NO.3 FUSE - IGCT NO.4 FUSE - IGCT RELAY |

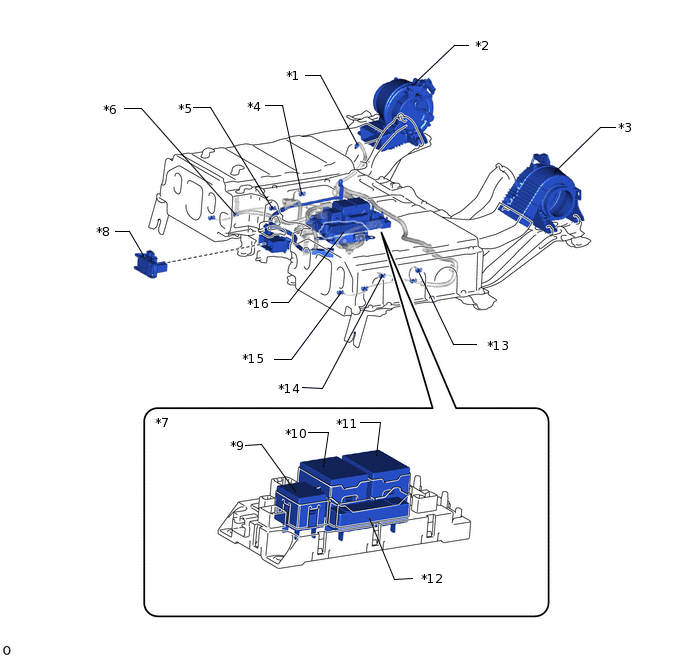

ILLUSTRATION
*1 |
INLET AIR TEMPERATURE SENSOR |
*2 |
BATTERY COOLING BLOWER ASSEMBLY RH |
*3 |
BATTERY COOLING BLOWER ASSEMBLY LH |
*4 |
BATTERY TEMPERATURE SENSOR 2 |
*5 |
BATTERY TEMPERATURE SENSOR 1 |
*6 |
BATTERY TEMPERATURE SENSOR 0 |
*7 |
HYBRID BATTERY JUNCTION BLOCK ASSEMBLY |
*8 |
SERVICE PLUG GRIP |
*9 |
SMRP |
*10 |
SMRG |
*11 |
SMRB |
*12 |
SYSTEM MAIN RESISTOR |
*13 |
BATTERY TEMPERATURE SENSOR 3 |
*14 |
BATTERY TEMPERATURE SENSOR 4 |
*15 |
BATTERY TEMPERATURE SENSOR 5 |
*16 |
BATTERY VOLTAGE SENSOR |

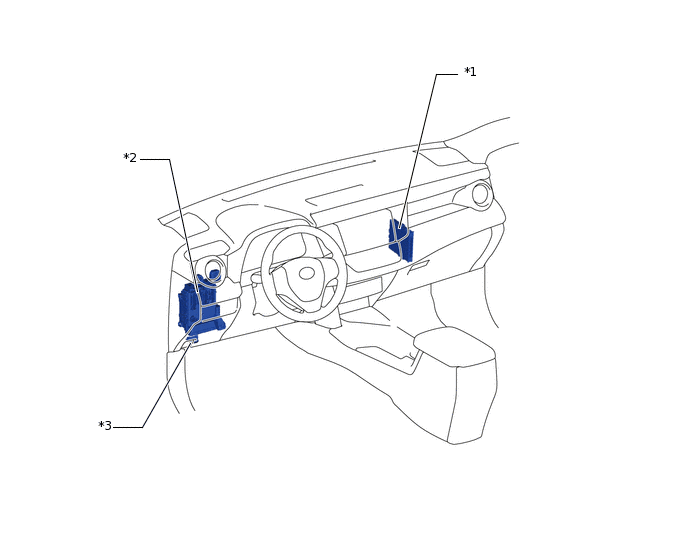

ILLUSTRATION
*1 |
HYBRID VEHICLE CONTROL ECU |
*2 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ACC FUSE - IGN FUSE |
*3 |
DLC3 |
- |
- |
