БЛОК ДВИГАТЕЛЯ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки блока двигателя.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Тяга

Вывод аккумуляторной батареи отсоединен/подсоединен

Выполните калибровку "нуля" датчика положения рулевого колеса

Система предупреждения об уходе с полосы (с участием рулевого управления)

Щелкните по следующей ссылке

Предаварийная система безопасности

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке

Щелкните по следующей ссылке

Система панорамного обзора

Щелкните по следующей ссылке

Замена ECM

Регистрация идентификационного номера транспортного средства (VIN)

Контрольная лампа неисправности включена

Щелкните по следующей ссылке

Выполните регистрацию кода (система иммобилайзера)

Функция запуска двигателя

Описание методики регистрации см. в бюллетене технического обслуживания.

  • Замена двигателя в сборе

  • Устранена утечка газов из системы выпуска

  • Замена корпуса дроссельной заслонки с электродвигателем в сборе

  • Замена головки блока цилиндров в сборе

  • Замена распредвала

    (для распредвала впускных или выпускных клапанов)

  • Замена зубчатого колеса распредвала в сборе

  • Замена зубчатого колеса распредвала выпускных клапанов в сборе

  • Замена свечи зажигания

  • Замена катушки зажигания в сборе

  • Замена датчика детонации

  • Замена датчика температуры охлаждающей жидкости

  • Замена топливной форсунки для впрыска во впускной канал в сборе

  • Замена топливной форсунки для непосредственного впрыска в сборе

  • Замена топливного насоса с уплотнением в сборе (в контуре высокого давления)

  • Замена датчика давления в топливной системе (топливная рампа в сборе (в части системы с высоким давлением))

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Щелкните по следующей ссылке

Замена автоматической трансмиссии в сборе

Выполните следующие процедуры в показанном порядке:

  1. Выполните сброс памяти

  2. Введите компенсационный код трансмиссии в ECM

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

  • Сильные толчки при переключении передач

  • Повышение расхода топлива

Щелкните по следующей ссылкедля инициализации U761E

Щелкните по следующей ссылкедля регистрации U761E

Замена ECM

(если возможно, считайте компенсационный код трансмиссии из предыдущего ECM)

Возможно

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Передайте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Невозможно

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Сбросьте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Замена ECM

Выполните регистрацию кода (функция иммобилайзера)

  • Система дистанционной блокировки дверей

  • Интеллектуальная система посадки и запуска (для функции посадки)

  • Интеллектуальная система посадки и запуска (функция запуска)

  • Функция блокировки рулевого управления

Описание методики регистрации см. в бюллетене технического обслуживания.

Подвеска, шины и т.д.*1

Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Система помощи при парковке

Щелкните по следующей ссылкедля инициализации

Щелкните по следующей ссылкедля калибровки

  • Контроллер инициализация телекамеры

  • Отрегулируйте угол поворота рулевого колеса.

  • Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Система панорамного обзора

Щелкните по следующей ссылкедля инициализации

Щелкните по следующей ссылкедля калибровки

Замена переднего бампера в сборе

Регулировка зоны обзора передней телекамеры

Регулирование углов установки передних колес

Выполните настройку параметров системы и калибровку "нуля" датчика замедления.

  • Система VSC выключена или не работает

  • Коды DTC выводятся

  • Горит контрольная лампа скольжения SLIP

  • Контрольная лампа ABS горит

Щелкните по следующей ссылке

*1: Высота подвески автомобиля изменяется вследствие замены деталей подвески или шин.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА

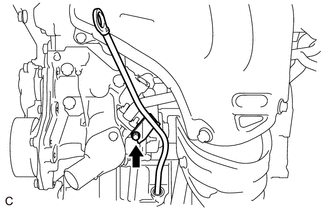

    1. A337909

      Снимите щуп проверки уровня моторного масла.

    2. Выверните болт и снимите трубку щупа проверки уровня масла.

    3. Снимите с трубки щупа проверки уровня моторного масла кольцевое уплотнение.

  2. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1

    Нажмите здесьЩелкните по следующей ссылке

  3. СНИМИТЕ ШТУЦЕР РОГ

    Нажмите здесьЩелкните по следующей ссылке

  4. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА

    Нажмите здесьЩелкните по следующей ссылке

  5. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2

    Нажмите здесьЩелкните по следующей ссылке

  6. СНИМИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ (TWC: передний каталитический нейтрализатор)

    Нажмите здесьЩелкните по следующей ссылке

  7. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

    Нажмите здесьЩелкните по следующей ссылке

  8. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  9. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

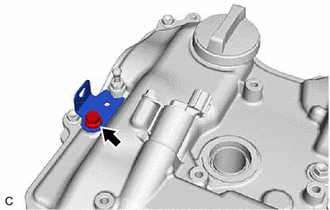

    1. A413672

      Выверните болт и снимите кронштейн зажима жгута проводов.

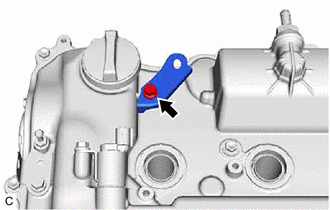

    2. A413671

      Выверните болт и снимите кронштейн зажима жгута проводов.

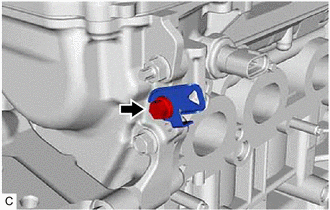

    3. A413668

      Выверните болт и снимите кронштейн зажима жгута проводов.

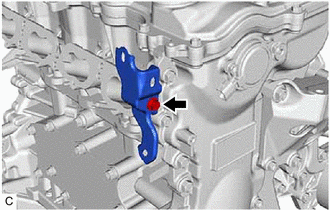

    4. A413669

      Выверните болт и снимите кронштейн зажима жгута проводов.

  10. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

    Нажмите здесьЩелкните по следующей ссылке

  11. СНИМИТЕ КОМПРЕССОР С ЭЛЕКТРОМАГНИТНОЙ МУФТОЙ В СБОРЕ

    1. Для типа A:

      1. E381581C01

        *a

        Кронштейн
        V100135

        Болт
        V100136

        Гайка

        Выверните 2 болта, отверните 2 гайки и снимите кронштейн.

      2. E381583

        С помощью торцевого ключа TORX E8 выверните 2 резьбовые шпильки.

    2. Для типа B:

      1. E381582C01

        *a

        Кронштейн

        Выверните 4 болта и отсоедините кронштейн.

    3. Снимите компрессор с электромагнитной муфтой в сборе.

  12. СНИМИТЕ КРОНШТЕЙН ПОДШИПНИКА ПРИВОДНОГО ВАЛА

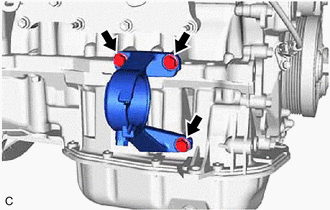

    1. A413675

      Выверните 3 болта и снимите кронштейн подшипника приводного вала.

  13. СНИМИТЕ КРОНШТЕЙН КРЕПЛЕНИЯ КОМПРЕССОРА № 1

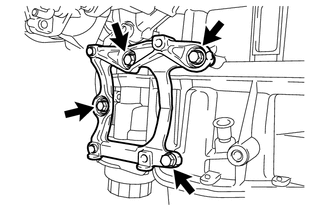

    1. A210230

      Выверните 4 болта и снимите кронштейн крепления компрессора № 1.

  14. СНИМИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ТОПЛИВНОГО НАСОСА

    Нажмите здесьЩелкните по следующей ссылке

  15. ОТСОЕДИНИТЕ НЕТ. 2 ТОПЛИВОПРОВОД (для непосредственного впрыска)

    Нажмите здесьЩелкните по следующей ссылке

  16. СНИМИТЕ ТОПЛИВОПРОВОД № 1

    Нажмите здесьЩелкните по следующей ссылке

  17. СНИМИТЕ ТОПЛИВОПРОВОД № 1 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  18. СНИМИТЕ ТОПЛИВНЫЙ НАСОС С УПЛОТНЕНИЕМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  19. ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД (для впрыска во впускной канал)

    Нажмите здесьЩелкните по следующей ссылке

  20. СНИМИТЕ ТОПЛИВНУЮ РАМПУ

    Нажмите здесьЩелкните по следующей ссылке

  21. СНИМИТЕ РАСПОРНУЮ ВТУЛКУ ТОПЛИВНОЙ РАМПЫ

    Нажмите здесьЩелкните по следующей ссылке

  22. СНИМИТЕ ВИБРОИЗОЛЯТОР ФОРСУНКИ

    Нажмите здесьЩелкните по следующей ссылке

  23. СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ ДЛЯ ВПРЫСКА ВО ВПУСКНОЙ КАНАЛ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  24. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  25. СНИМИТЕ ПРОКЛАДКУ КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

    Нажмите здесьЩелкните по следующей ссылке

  26. ОТСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА № 2

    Нажмите здесьЩелкните по следующей ссылке

  27. СНИМИТЕ ТРУБУ РОГ № 2

    Нажмите здесьЩелкните по следующей ссылке

  28. СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР

    Нажмите здесьЩелкните по следующей ссылке

  29. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ № 5

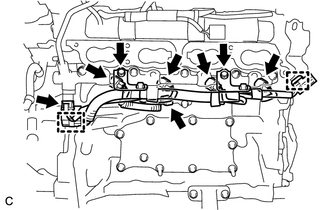

    1. A338550

      Выверните 2 болта и отсоедините трубку № 5 жгут электропроводки двигателя от топливной рампы (для непосредственного впрыска).

    2. Отсоедините разъем датчика давления топлива, разъем датчика детонации и 4 разъема топливных форсунок в сборе.

    3. Освободите 2 зажима и снимите жгут электропроводки двигателя № 5.

  30. СНИМИТЕ ТОПЛИВНУЮ РАМПУ С ДАТЧИКОМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  31. СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ ДЛЯ НЕПОСРЕДСТВЕННОГО ВПРЫСКА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  32. СНИМИТЕ УПЛОТНЕНИЕ ТОПЛИВНОЙ ФОРСУНКИ

    Нажмите здесьЩелкните по следующей ссылке

  33. СНИМИТЕ КЛАПАН РОГ С ОХЛАДИТЕЛЕМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  34. СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ

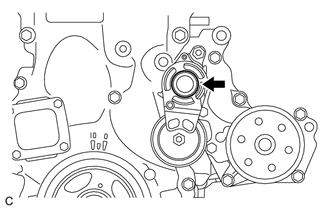

    1. A337915

      Снимите противопылевой чехол с натяжителя поликлинового ремня.

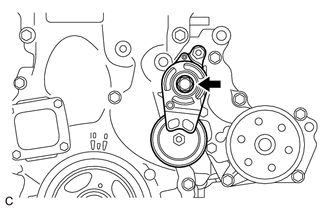

    2. A337916

      Выверните болт и снимите натяжитель поликлинового ремня в сборе с кожуха впускного патрубка охлаждающей жидкости.

  35. СНИМИТЕ ПЕРЕПУСКНУЮ ТРУБКУ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1

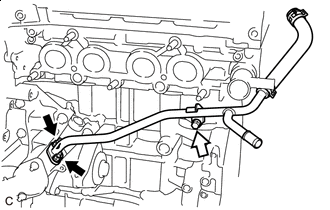

    1. A337910C01
      V100135

      Гайка
      V100136

      Болт

      Выверните болт, отверните 2 гайки и снимите перепускной патрубок охлаждающей жидкости № 1 и прокладку.

  36. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

    1. A413667

      Выверните болт и снимите кронштейн зажима жгута проводов.

    2. A420742

      Выверните болт и снимите кронштейн зажима жгута проводов.

  37. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  38. СНИМИТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Нажмите здесьЩелкните по следующей ссылке

  39. СНИМИТЕ ТЕРМОСТАТ

    Нажмите здесьЩелкните по следующей ссылке

  40. СНИМИТЕ МАСЛЯНЫЙ РАДИАТОР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  41. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ МОТОРНОГО МАСЛА

    Нажмите здесьЩелкните по следующей ссылке

  42. СНИМИТЕ КОЖУХ ПРИЕМНИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

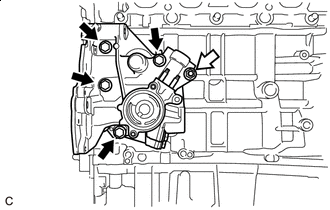

    1. A337917C01
      V100135

      Болт
      V100136

      Гайка

      Выверните 4 болта, отверните гайку и снимите кожух впускного патрубка охлаждающей жидкости с блока цилиндров в сборе.

    2. A343280

      Снимите прокладку с блока цилиндров в сборе.

    3. С помощью торцевого ключа "TORX" Е6 выверните 5 резьбовые шпильки из кожуха впускного патрубка охлаждающей жидкости.

      A412645
      Note:

      Если резьбовая шпилька деформирована или повреждена ее резьба, замените резьбовую шпильку.

  43. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке
