ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

   1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ.).

   2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note:

      В системе электрических стеклоподъемников используется механизм, перемещающий дверное стекло немного вниз при открывании двери и поднимающий стекло при закрывании двери с целью предотвратить повреждение молдинга двери. Когда для обслуживания необходимо отсоединить отрицательный (-) вывод аккумуляторной батареи, предварительно полностью откройте окна дверей водителя и пассажира.

   3. Перед разъединением разъема убедитесь в том, что положение белого замка корпуса соответствует указанному на рисунке.



      Table 1. Обозначения на рисунке

      *a

      Правильно

      *b

      Неправильно

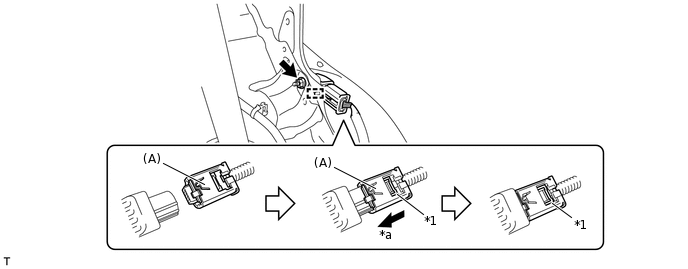

   4. Подсоедините разъем к заднему датчику системы SRS в сборе.



      Table 2. Обозначения на рисунке

      *1	Белый замок корпуса	-	-
      *a	Сдвиньте	-	-

      Note:

      При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

      1. Вставляйте разъемы до полной фиксации (при фиксации раздастся щелчок).

         Tip:

         При соединении белый замок корпуса сдвигается. Не придерживайте белый замок корпуса и часть А, поскольку это может привести к ненадежной фиксации.

   5. Вставьте штырь (стопор) в отверстие кузова, установите задний датчик системы SRS на автомобиль и закрепите его гайкой.

      7,5 Н*м

      76 кгс*см

      66 фунт-сила-дюймов

      Note:

      • В случае падения заднего датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе или разъеме замените датчик новым.

      • При установке заднего датчика системы SRS следите за тем, чтобы электропроводка системы SRS не создавала препятствий для других деталей и не пережималась ими.

      • Убедитесь в надежности посадки штыря (стопора) в отверстии корпуса.

      • Затяните гайку, придерживая задний датчик системы SRS в сборе, поскольку штырь (стопор) заднего датчика системы SRS в сборе легко повредить.

   6. Проверьте отсутствие люфта между установочными деталями заднего датчика системы SRS.

2. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

   Click here

3. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

   Click hereClick here

4. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

   Click hereClick here

5. УСТАНОВИТЕ ПОДУШКУ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

   Click here

6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

   6,0 Н*м

   61 кгс*см

   53 фунт-сила-дюйма

7. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ

   (см. стр.Click here)

8. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

   (см. стр.Click here)
