ПОРЯДОК ИСПОЛЬЗОВАНИЯ РУКОВОДСТВА ОБОЗНАЧЕНИЯ
Обозначения, относящиеся к ремонтируемым участкам |
Обозначения, относящиеся к способам ремонта |
Иллюстрация |
|
|---|---|---|---|
 Разрезать |
 |
Место разрезания и соединения (разрезание пилой) |
 |
 |
Место разрезания и соединения (место разрезания на запасные части) |
||
 |
Место разрезания |
||
 |

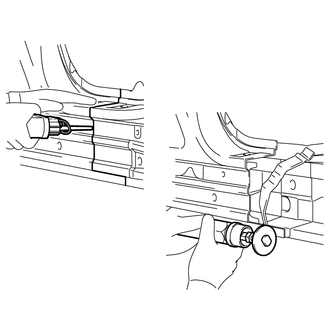

Обрежьте, например, с помощью шлифовальной машины |
||

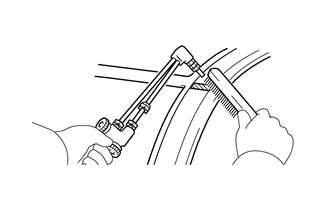

 Пайка |
 |

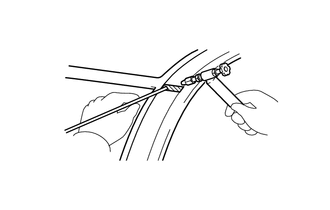

Пайка или дуговая пайка для снятия |
 |
 Пайка |
|
Пайка |
 |
    Точки сварки |
- |

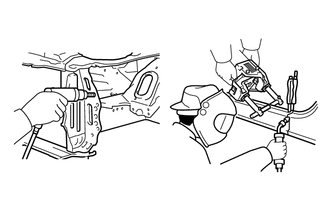

Точечная сварка или сварка электрозаклепками (см. РИСУНОК С ОБОЗНАЧЕНИЯМИ МЕСТ СВАРКИ) |
 |

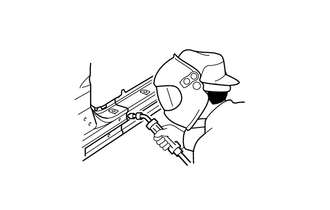

 Сварка |
 |
Стыковой сварной шов |
 |
 |
Угловой сварной шов |
||

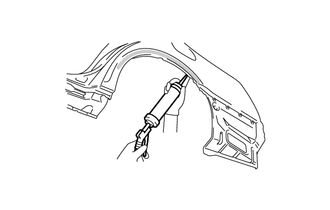

 Герметик для кузова |
 |
Герметик для кузова |
 |
- Сборочная метка |
 |
Стандартное отверстие для крепления |
- |
 Герметик для кузова |
- |

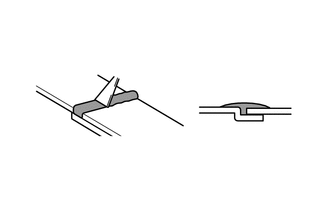

Слой герметика должен разравниваться |
 |
 Герметик для кузова |

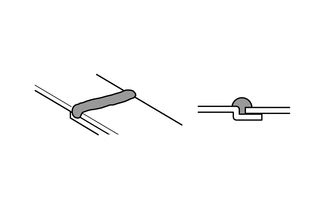

Разравнивать слой герметика не требуется |
 |
|
