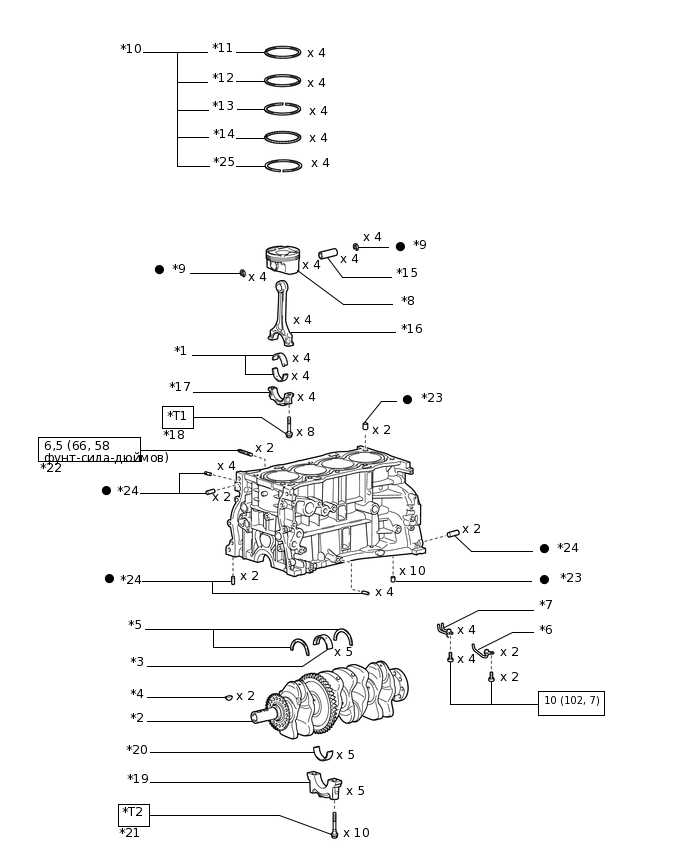

БЛОК ЦИЛИНДРОВ УЗЛЫ И ДЕТАЛИ

ИЛЛЮСТРАЦИЯ

A412646C01

*1

ПОДШИПНИК ШАТУНА

*2

КОЛЕНЧАТЫЙ ВАЛ

*3

ПОДШИПНИК КОЛЕНЧАТОГО ВАЛА

*4

ШПОНКА ШКИВА КОЛЕНЧАТОГО ВАЛА

*5

УПОРНАЯ ШАЙБА КОЛЕНЧАТОГО ВАЛА

*6

ШТУЦЕР ПОДАЧИ МАСЛА № 1

*7

ШТУЦЕР ПОДАЧИ МАСЛА № 2

*8

ПОРШЕНЬ

*9

СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ ДЛЯ ПОРШНЕВОГО ПАЛЬЦА

*10

НАБОР ПОРШНЕВЫХ КОЛЕЦ

*11

КОМПРЕССИОННОЕ КОЛЬЦО № 1

*12

КОМПРЕССИОННОЕ КОЛЬЦО № 2

*13

ВЕРХНЯЯ БОКОВАЯ НАПРАВЛЯЮЩАЯ МАСЛОСЪЕМНОГО КОЛЬЦА

*14

РАСШИРИТЕЛЬ МАСЛОСЪЕМНОГО КОЛЬЦА

*15

ПОРШНЕВОЙ ПАЛЕЦ

*16

ШАТУН В СБОРЕ

*17

КРЫШКА ШАТУНА

*18

БОЛТ ШАТУНА

*19

КРЫШКА КОРЕННОГО ПОДШИПНИКА КОЛЕНЧАТОГО ВАЛА

*20

ПОДШИПНИК КОЛЕНЧАТОГО ВАЛА № 2

*21

БОЛТ КРЫШКИ ПОДШИПНИКА КОЛЕНЧАТОГО ВАЛА

*22

ШПИЛЬКА

*23

СОЕДИНИТЕЛЬНОЕ КОЛЬЦО

*24

СТОПОРНЫЙ ШТИФТ

*25

НИЖНЯЯ БОКОВАЯ НАПРАВЛЯЮЩАЯ МАСЛОСЪЕМНОГО КОЛЬЦА

-

-
V100146

Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки

●

Деталь однократного применения

*T1

1-й: 40 (408, 30)

2-я: Доверните на 90°

*T2

1-й: 20 (204, 15)

2-й: 40 (408, 30)

3-я: Доверните на 90°
