LIGHTING SYSTEM PARTS LOCATION

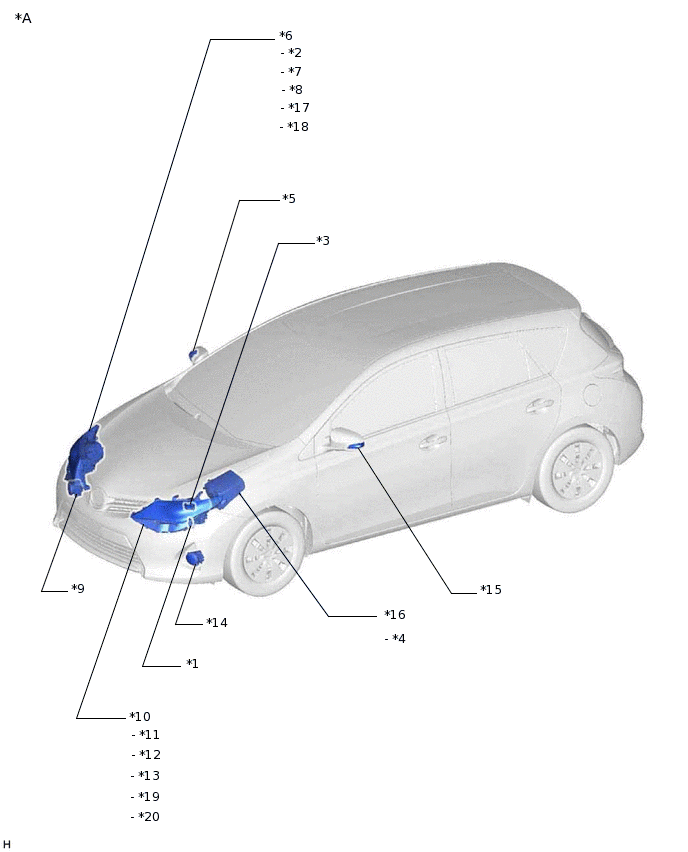

ILLUSTRATION
*A |
for Hatchback |
- |
- |
*1 |
BACK-UP LIGHT SWITCH ASSEMBLY (for Manual Transaxle or Multi-mode Manual Transaxle) |
*2 |
HIGH INTENSITY DISCHARGE HEADLIGHT BULB RH (for HID Headlight) |
*3 |
PARK/NEUTRAL POSITION SWITCH ASSEMBLY (for CVT) |
*4 |
H-LP RELAY |
*5 |
SIDE TURN SIGNAL LIGHT ASSEMBLY RH |
*6 |
HEADLIGHT ASSEMBLY RH |
*7 |
HEADLIGHT LIGHT CONTROL ECU SUB-ASSEMBLY RH (for HID Headlight) |
*8 |
HEADLIGHT UNIT RH |
*9 |
FOG LIGHT ASSEMBLY RH (w/ Front Fog Light) |
*10 |
HEADLIGHT ASSEMBLY LH |
*11 |
HIGH INTENSITY DISCHARGE HEADLIGHT BULB LH (for HID Headlight) |
*12 |
HEADLIGHT LIGHT CONTROL ECU SUB-ASSEMBLY LH (for HID Headlight) |
*13 |
HEADLIGHT UNIT LH |
*14 |
FOG LIGHT ASSEMBLY LH (w/ Front Fog Light) |
*15 |
SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
*16 |
ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - DIMMER RELAY - H-LP-MAIN FUSE - H-LP RH-LO FUSE - H-LP LH-LO FUSE - H-LP RH-HI FUSE - H-LP LH-HI FUSE - TURN&HAZ FUSE - DRL RELAY |
*17 |
PARKING LIGHT RH |
*18 |
TURN SIGNAL LIGHT RH |
*19 |
PARKING LIGHT LH |
*20 |
TURN SIGNAL LIGHT LH |

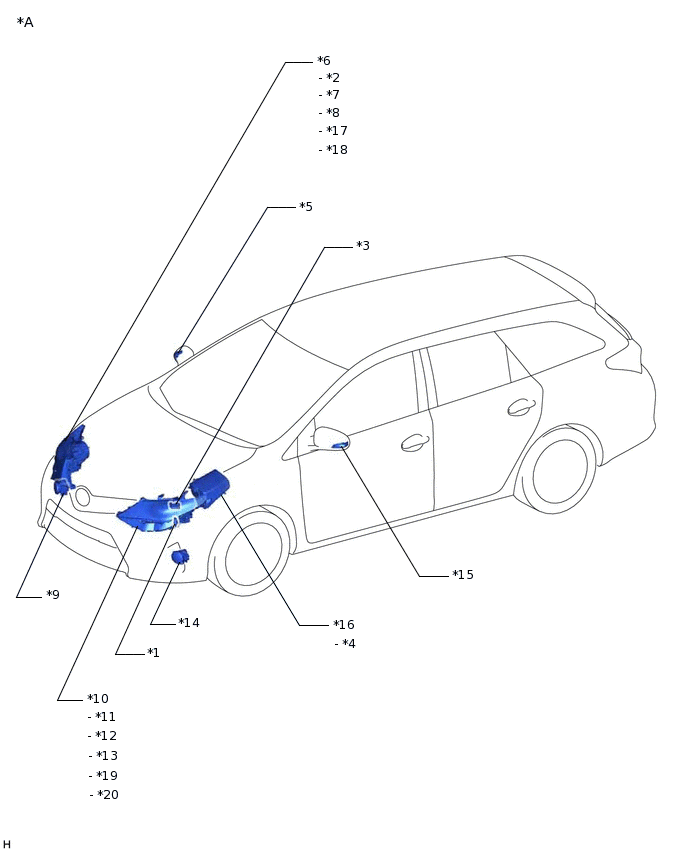

ILLUSTRATION
*A |
for Wagon |
- |
- |
*1 |
BACK-UP LIGHT SWITCH ASSEMBLY (for Manual Transaxle) |
*2 |
HIGH INTENSITY DISCHARGE HEADLIGHT BULB RH (for HID Headlight) |
*3 |
PARK/NEUTRAL POSITION SWITCH ASSEMBLY (for CVT) |
*4 |
H-LP RELAY |
*5 |
SIDE TURN SIGNAL LIGHT ASSEMBLY RH |
*6 |
HEADLIGHT ASSEMBLY RH |
*7 |
HEADLIGHT LIGHT CONTROL ECU SUB-ASSEMBLY RH (for HID Headlight) |
*8 |
HEADLIGHT UNIT RH |
*9 |
FOG LIGHT ASSEMBLY RH (w/ Front Fog Light) |
*10 |
HEADLIGHT ASSEMBLY LH |
*11 |
HIGH INTENSITY DISCHARGE HEADLIGHT BULB LH (for HID Headlight) |
*12 |
HEADLIGHT LIGHT CONTROL ECU SUB-ASSEMBLY LH (for HID Headlight) |
*13 |
HEADLIGHT UNIT LH |
*14 |
FOG LIGHT ASSEMBLY LH (w/ Front Fog Light) |
*15 |
SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
*16 |
ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - DIMMER RELAY - H-LP-MAIN FUSE - H-LP RH-LO FUSE - H-LP LH-LO FUSE - H-LP RH-HI FUSE - H-LP LH-HI FUSE - TURN&HAZ FUSE - DRL RELAY |
*17 |
TURN SIGNAL LIGHT RH |
*18 |
PARKING LIGHT RH |
*19 |
TURN SIGNAL LIGHT LH |
*20 |
PARKING LIGHT LH |

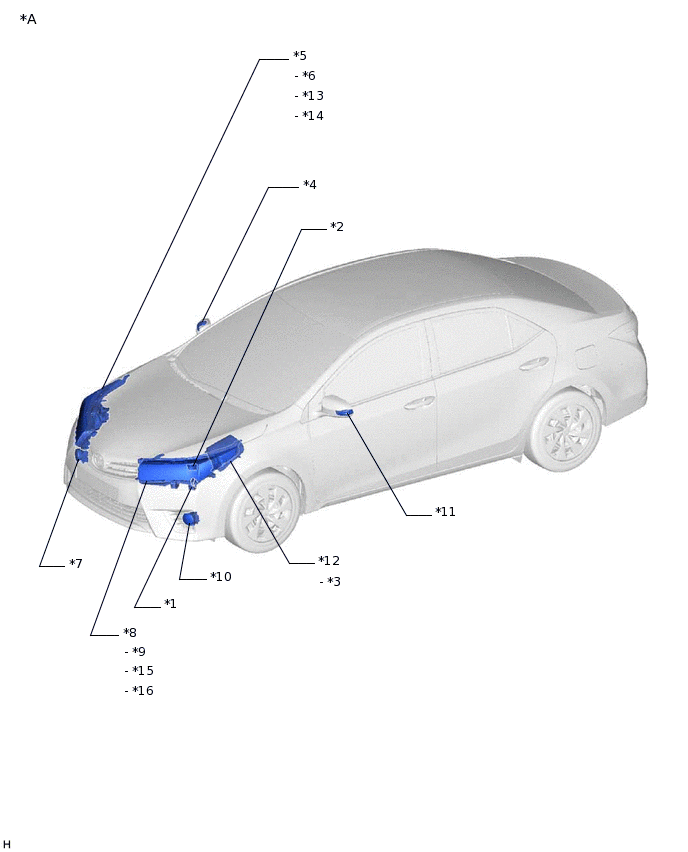

ILLUSTRATION
*A |
for Sedan |
- |
- |
*1 |
BACK-UP LIGHT SWITCH ASSEMBLY (for Manual Transaxle) |
*2 |
PARK/NEUTRAL POSITION SWITCH ASSEMBLY (for CVT) |
*3 |
H-LP RELAY |
*4 |
SIDE TURN SIGNAL LIGHT ASSEMBLY RH |
*5 |
HEADLIGHT ASSEMBLY RH |
*6 |
HEADLIGHT UNIT RH |
*7 |
FOG LIGHT ASSEMBLY RH (w/ Front Fog Light) |
*8 |
HEADLIGHT ASSEMBLY LH |
*9 |
HEADLIGHT UNIT LH |
*10 |
FOG LIGHT ASSEMBLY LH (w/ Front Fog Light) |
*11 |
SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
*12 |
ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - DIMMER RELAY - H-LP-MAIN FUSE - H-LP RH-LO FUSE - H-LP LH-LO FUSE - H-LP RH-HI FUSE - H-LP LH-HI FUSE - TURN&HAZ FUSE - DRL RELAY |
*13 |
PARKING LIGHT RH |
*14 |
TURN SIGNAL LIGHT RH |
*15 |
PARKING LIGHT LH |
*16 |
TURN SIGNAL LIGHT LH |

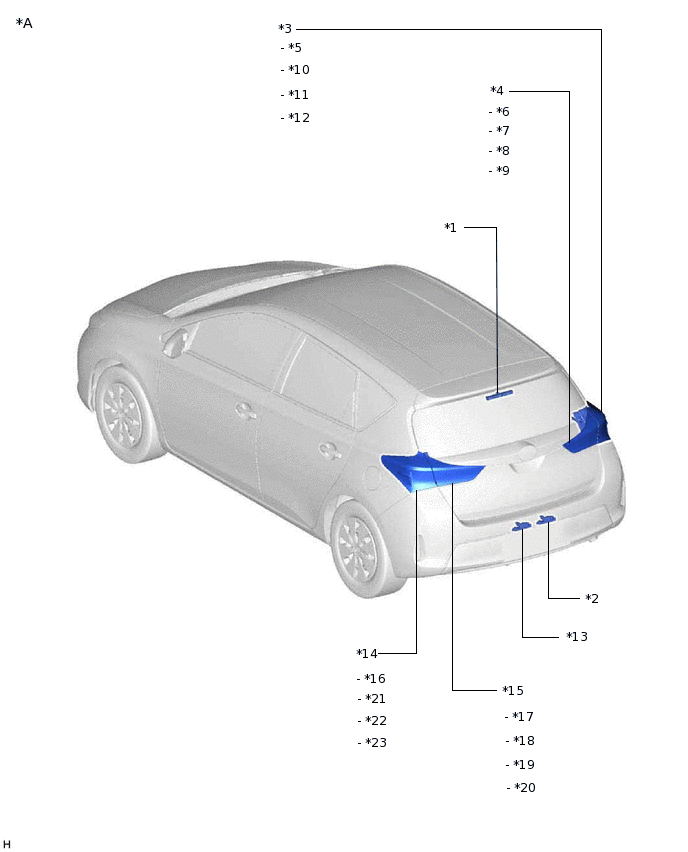

ILLUSTRATION
*A |
for Hatchback |
- |
- |
*1 |
CENTER STOP LIGHT ASSEMBLY |
*2 |
LICENSE PLATE LIGHT ASSEMBLY RH |
*3 |
REAR COMBINATION LIGHT ASSEMBLY RH |
*4 |
REAR LIGHT ASSEMBLY RH |
*5 |
REAR COMBINATION LIGHT SOCKET AND WIRE SUB-ASSEMBLY RH |
*6 |
BACK-UP LIGHT SOCKET RH (for LHD) |
*7 |
BACK-UP LIGHT RH (for LHD) |
*8 |
REAR FOG LIGHT SOCKET RH (for RHD) |
*9 |
REAR FOG LIGHT RH (for RHD) |
*10 |
TURN SIGNAL LIGHT RH |
*11 |
TAILLIGHT RH |
*12 |
STOP LIGHT RH |
*13 |
LICENSE PLATE LIGHT ASSEMBLY LH |
*14 |
REAR COMBINATION LIGHT ASSEMBLY LH |
*15 |
REAR LIGHT ASSEMBLY LH |
*16 |
REAR COMBINATION LIGHT SOCKET AND WIRE SUB-ASSEMBLY LH |
*17 |
BACK-UP LIGHT SOCKET LH (for RHD) |
*18 |
BACK-UP LIGHT LH (for RHD) |
*19 |
REAR FOG LIGHT SOCKET LH (for LHD) |
*20 |
REAR FOG LIGHT LH (for LHD) |
*21 |
TURN SIGNAL LIGHT LH |
*22 |
TAILLIGHT LH |
*23 |
STOP LIGHT LH |
- |
- |

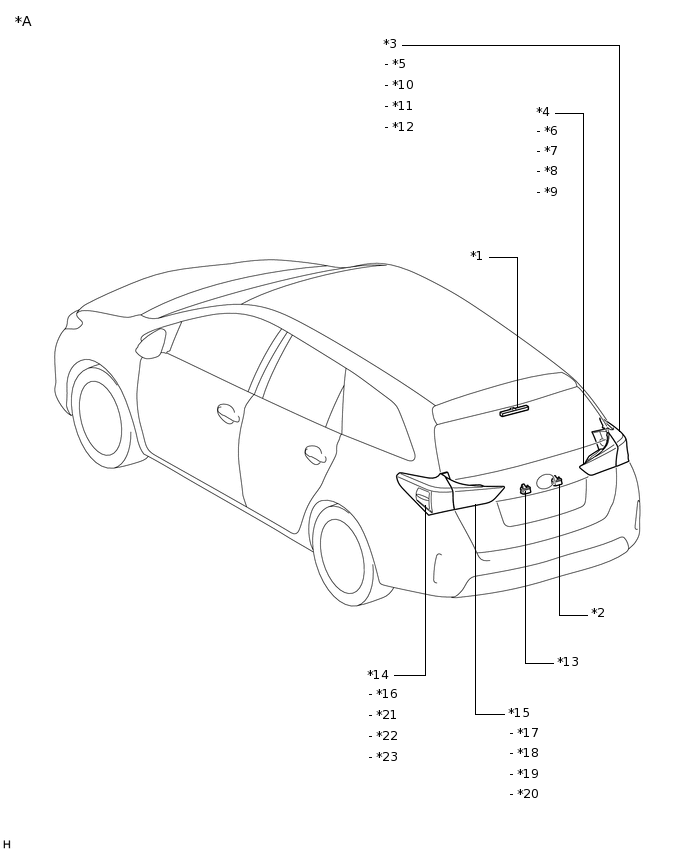

ILLUSTRATION
*A |
for Wagon |
- |
- |
*1 |
CENTER STOP LIGHT ASSEMBLY |
*2 |
LICENSE PLATE LIGHT ASSEMBLY RH |
*3 |
REAR COMBINATION LIGHT ASSEMBLY RH |
*4 |
REAR LIGHT ASSEMBLY RH |
*5 |
REAR COMBINATION LIGHT SOCKET AND WIRE SUB-ASSEMBLY RH |
*6 |
BACK-UP LIGHT SOCKET RH (for LHD) |
*7 |
BACK-UP LIGHT RH (for LHD) |
*8 |
REAR FOG LIGHT SOCKET RH (for RHD) |
*9 |
REAR FOG LIGHT RH (for RHD) |
*10 |
TURN SIGNAL LIGHT RH |
*11 |
TAILLIGHT RH |
*12 |
STOP LIGHT RH |
*13 |
LICENSE PLATE LIGHT ASSEMBLY LH |
*14 |
REAR COMBINATION LIGHT ASSEMBLY LH |
*15 |
REAR LIGHT ASSEMBLY LH |
*16 |
REAR COMBINATION LIGHT SOCKET AND WIRE SUB-ASSEMBLY LH |
*17 |
BACK-UP LIGHT SOCKET LH (for RHD) |
*18 |
BACK-UP LIGHT LH (for RHD) |
*19 |
REAR FOG LIGHT SOCKET LH (for LHD) |
*20 |
REAR FOG LIGHT LH (for LHD) |
*21 |
TURN SIGNAL LIGHT LH |
*22 |
TAILLIGHT LH |
*23 |
STOP LIGHT LH |
- |
- |

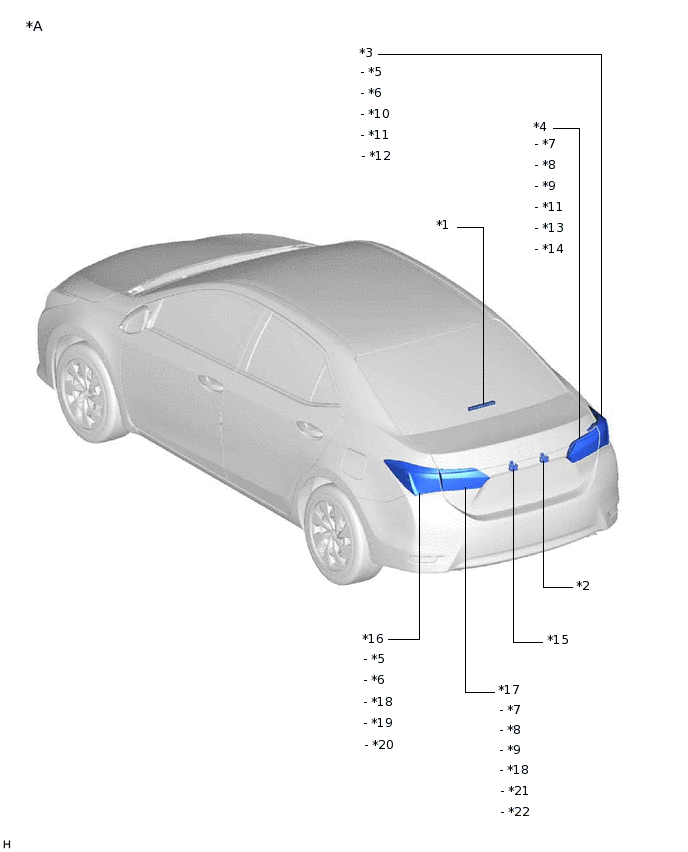

ILLUSTRATION
*A |
for Sedan |
- |
- |
*1 |
CENTER STOP LIGHT ASSEMBLY |
*2 |
LICENSE PLATE LIGHT ASSEMBLY RH |
*3 |
REAR COMBINATION LIGHT ASSEMBLY RH |
*4 |
REAR LIGHT ASSEMBLY RH |
*5 |
REAR TURN SIGNAL LIGHT SOCKET |
*6 |
TAIL AND STOP LIGHT SOCKET |
*7 |
BACK-UP LIGHT SOCKET |
*8 |
TAIL LIGHT SOCKET |
*9 |
REAR FOG LIGHT SOCKET |
*10 |
TURN SIGNAL LIGHT RH |
*11 |
TAILLIGHT RH |
*12 |
STOP LIGHT RH |
*13 |
BACK-UP LIGHT RH |
*14 |
REAR FOG LIGHT RH (w/ Rear Fog Light) |
*15 |
LICENSE PLATE LIGHT ASSEMBLY LH |
*16 |
REAR COMBINATION LIGHT ASSEMBLY LH |
*17 |
REAR LIGHT ASSEMBLY LH |
*18 |
TURN SIGNAL LIGHT LH |
*19 |
TAILLIGHT LH |
*20 |
STOP LIGHT LH |
*21 |
BACK-UP LIGHT LH |
*22 |
REAR FOG LIGHT LH (w/ Rear Fog Light) |

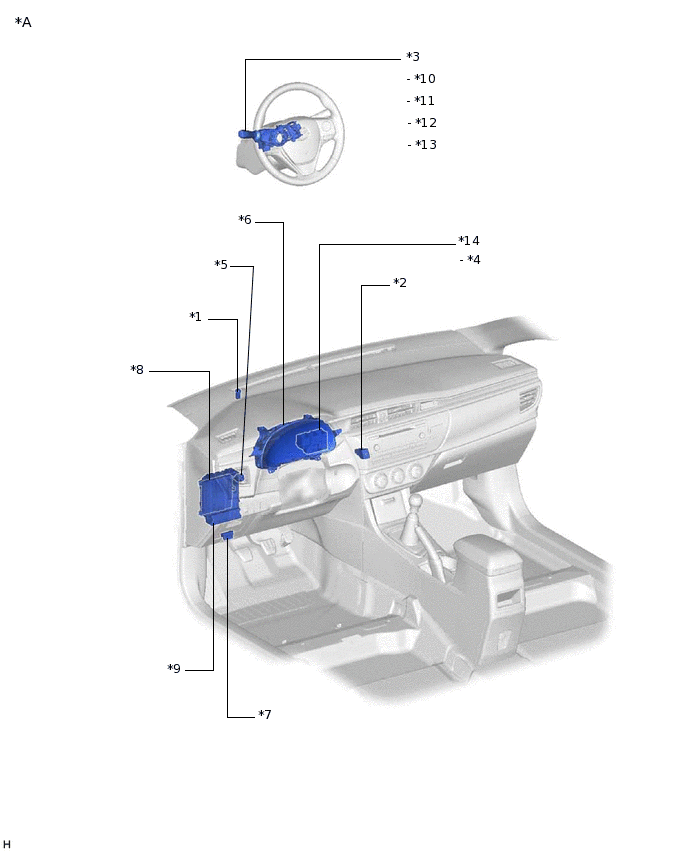

ILLUSTRATION
*A |
for Hatchback (LHD) or Wagon (LHD) |
- |
- |
*1 |
AUTOMATIC LIGHT CONTROL SENSOR |
*2 |
HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
*3 |
HEADLIGHT DIMMER SWITCH ASSEMBLY |
*4 |
FR FOG RELAY (w/ Front Fog Light) |
*5 |
STOP LIGHT SWITCH ASSEMBLY |
*6 |
COMBINATION METER ASSEMBLY |
*7 |
DLC3 |
*8 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*9 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - TAIL RELAY - FOG RR RELAY - TAIL FUSE - FOG FR FUSE (w/ Front Fog Light) - FOG RR FUSE |
*10 |
DIMMER SWITCH |
*11 |
LIGHT CONTROL SWITCH |
*12 |
TURN SIGNAL SWITCH |
*13 |
FOG LIGHT SWITCH |
*14 |
NO. 4 RELAY BLOCK ASSEMBLY |
ILLUSTRATION
*A |
for Sedan (LHD) |
- |
- |
*1 |
AUTOMATIC LIGHT CONTROL SENSOR |
*2 |
HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
*3 |
HEADLIGHT DIMMER SWITCH ASSEMBLY |
*4 |
FR FOG RELAY (w/ Front Fog Light) |
*5 |
STOP LIGHT SWITCH ASSEMBLY |
*6 |
COMBINATION METER ASSEMBLY |
*7 |
DLC3 |
*8 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*9 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - TAIL RELAY - FOG RR RELAY (w/ Rear Fog Light) - TAIL FUSE - FOG FR FUSE (w/ Front Fog Light) - FOG RR FUSE (w/ Rear Fog Light) |
*10 |
DIMMER SWITCH |
*11 |
LIGHT CONTROL SWITCH |
*12 |
TURN SIGNAL SWITCH |
*13 |
FOG LIGHT SWITCH (w/ Front Fog Light or Rear Fog Light) |
*14 |
NO. 4 RELAY BLOCK ASSEMBLY |

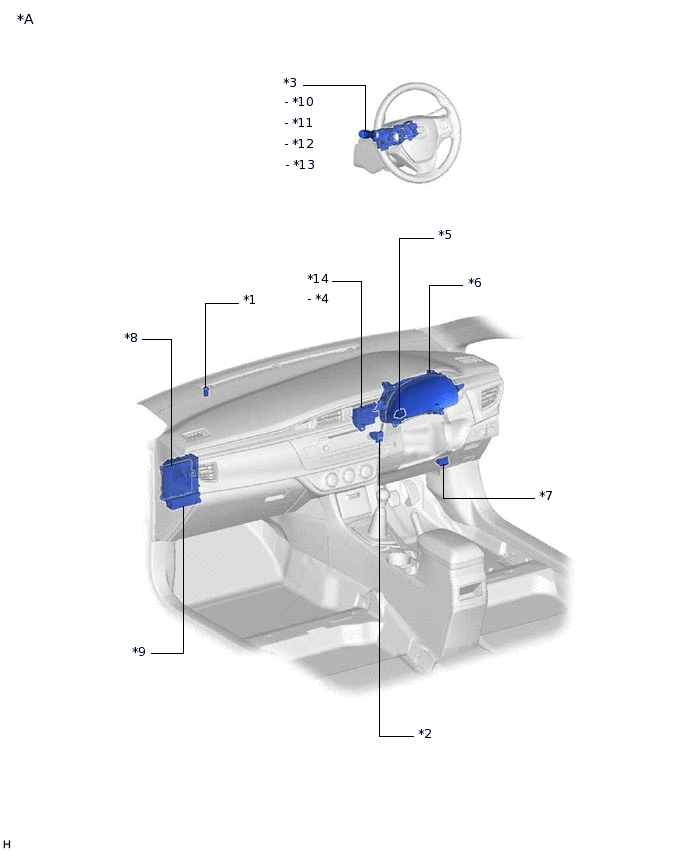

ILLUSTRATION
*A |
for Hatchback (RHD) or Wagon (RHD) |
- |
- |
*1 |
AUTOMATIC LIGHT CONTROL SENSOR |
*2 |
HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
*3 |
HEADLIGHT DIMMER SWITCH ASSEMBLY |
*4 |
FR FOG RELAY (w/ Front Fog Light) |
*5 |
STOP LIGHT SWITCH ASSEMBLY |
*6 |
COMBINATION METER ASSEMBLY |
*7 |
DLC3 |
*8 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*9 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - TAIL RELAY - FOG RR RELAY - TAIL FUSE - FOG FR FUSE (w/ Front Fog Light) - FOG RR FUSE |
*10 |
DIMMER SWITCH |
*11 |
LIGHT CONTROL SWITCH |
*12 |
TURN SIGNAL SWITCH |
*13 |
FOG LIGHT SWITCH |
*14 |
NO. 4 RELAY BLOCK ASSEMBLY |
ILLUSTRATION
*A |
for Sedan (RHD) |
- |
- |
*1 |
AUTOMATIC LIGHT CONTROL SENSOR |
*2 |
HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
*3 |
HEADLIGHT DIMMER SWITCH ASSEMBLY |
*4 |
FR FOG RELAY (w/ Front Fog Light) |
*5 |
STOP LIGHT SWITCH ASSEMBLY |
*6 |
COMBINATION METER ASSEMBLY |
*7 |
DLC3 |
*8 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*9 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - TAIL RELAY - FOG RR RELAY - TAIL FUSE - FOG FR FUSE (w/ Front Fog Light) - FOG RR FUSE |
*10 |
DIMMER SWITCH |
*11 |
LIGHT CONTROL SWITCH |
*12 |
TURN SIGNAL SWITCH |
*13 |
FOG LIGHT SWITCH |
*14 |
NO. 4 RELAY BLOCK ASSEMBLY |
