ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с правосторонним рулевым управлением) УЗЛЫ И ДЕТАЛИ

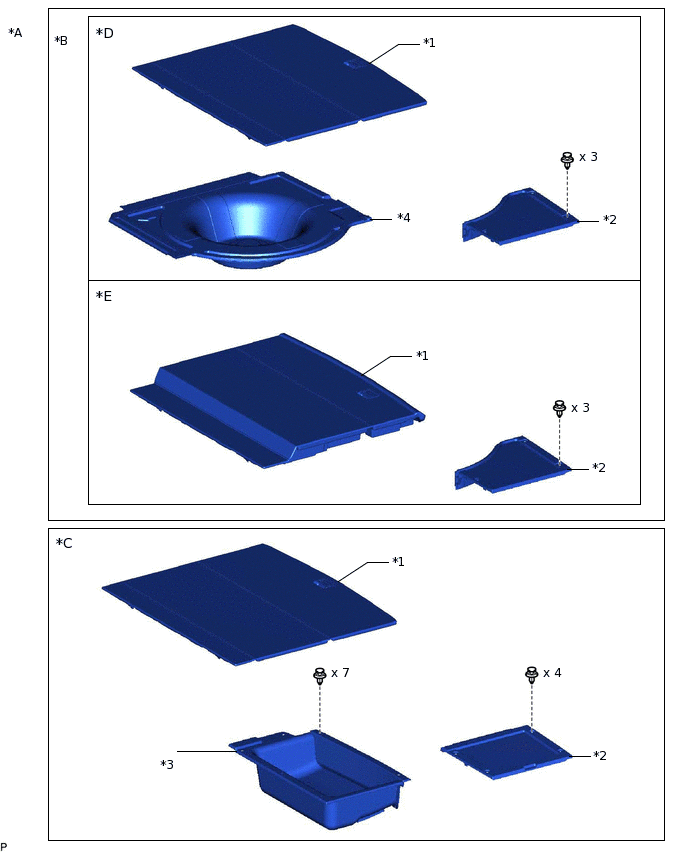

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без заднего сиденья № 2 |
*B |
для моделей с запасным колесом |
*C |
для моделей без запасного колеса |
*D |
Для моделей с компактным запасным колесом |
*E |
Для моделей с полноразмерным запасным колесом |
- |
- |
*1 |
ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*2 |
ЗАДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК |
*4 |
ЧЕХОЛ ЗАПАСНОГО КОЛЕСА |

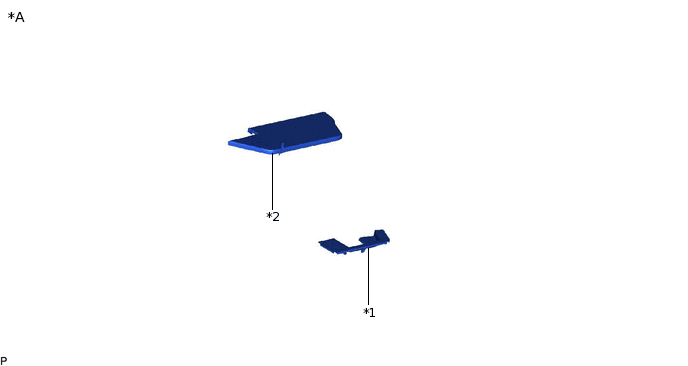

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с задним сиденьем № 2 |
- |
- |
*1 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ |
*2 |
ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 |

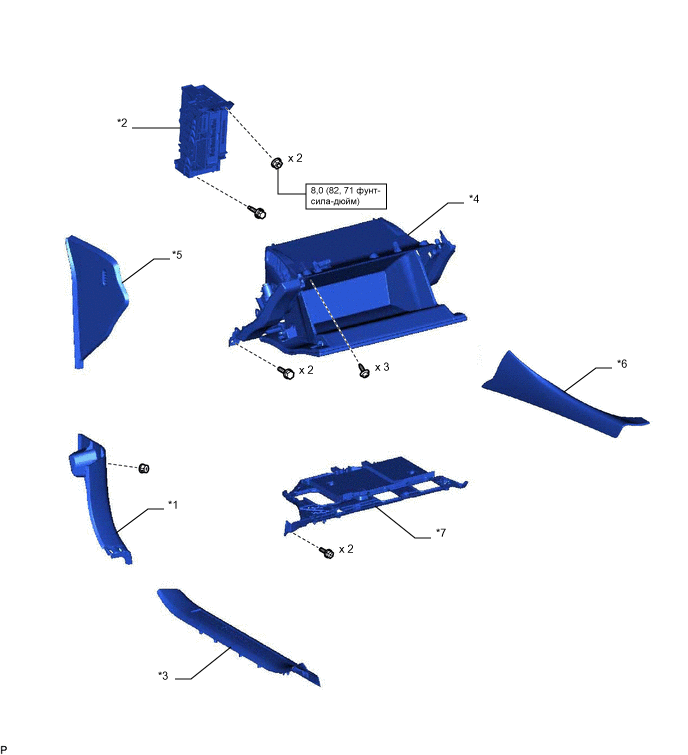

ИЛЛЮСТРАЦИЯ
*1 |
БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ЛЕВОЙ СТОРОНЫ КОЖУХА |
*2 |
ЛЕВЫЙ ИНТЕГРИРОВАННЫЙ БЛОК ЭБУ |
*3 |
ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*4 |
КРЫШКА ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
*5 |
ЛЕВАЯ ОБЛИЦОВКА ПАНЕЛИ ПРИБОРОВ |
*6 |
НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 |
*7 |
НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

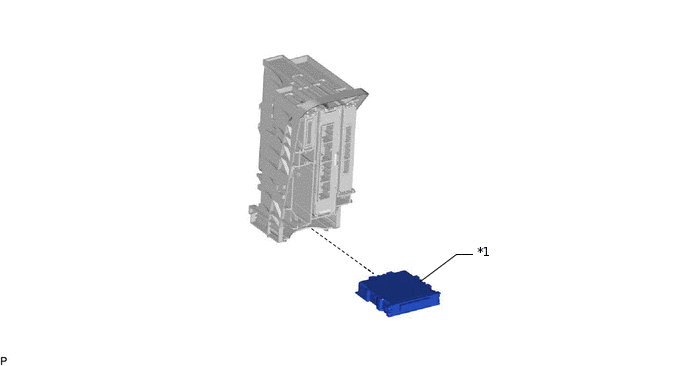

ИЛЛЮСТРАЦИЯ
*1 |
ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
- |
- |
