METER / GAUGE SYSTEM SYSTEM DESCRIPTION

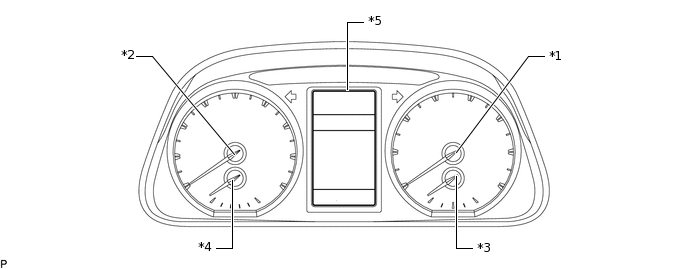

*1 |
Speedometer |
*2 |
Hybrid System Indicator |
*3 |
Fuel Receiver Gauge |
*4 |
Engine Coolant Temperature Receiver Gauge |
*5 |
Multi-information Display |
- |
- |
INPUT AND OUTPUT SIGNALS OF COMBINATION METER ASSEMBLY
Meter or Gauge
Meter or Gauge
Communication Signal
Sender
Communication Line
Receiver
Speedometer
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Hybrid System Indicator
ECO zone display status signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Fuel receiver gauge
Fuel level
Fuel sender gauge assembly
Direct line
Combination meter assembly
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
CAN
Engine speed
ECM
Shift position P
Shift position N
Starter signal
Parking brake switch
Main body ECU (multiplex network body ECU)
Engine coolant temperature receiver gauge
Engine coolant temperature signal
ECM
CAN
Combination meter assembly
Warning or Indicator
Warning or Indicator
Communication Signal
Sender
Communication Line
Receiver
Brake warning light
Parking brake switch
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Brake warning light
Brake booster with master cylinder assembly (skid control ECU)
Brake fluid level
Front seat belt warning light
Passenger side seat belt buckle switch
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Passenger seat occupant signal
Driver side seat belt buckle switch
Main body ECU (multiplex network body ECU)
Parking brake switch*5
Shift position P*5
ECM
Vehicle speed*5
Brake booster with master cylinder assembly (skid control ECU)
SRS warning light
SRS warning light
Airbag sensor assembly
CAN
Combination meter assembly
EPS warning light
EPS warning light
Power steering ECU assembly
CAN
Combination meter assembly
MIL (Malfunction Indicator Light)
MIL
ECM
CAN
Combination meter assembly
Slip indicator light
Slip indicator light
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
VSC OFF indicator light
VSC OFF indicator light
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
ABS warning light
ABS warning light
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Tire pressure warning light*1
Tire pressure warning light
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Fuel level warning light
Fuel level
Fuel sender gauge assembly
Direct line
Combination meter assembly
High beam indicator light*2
High beam indicator light
Main body ECU (multiplex network body ECU)
Direct line
Combination meter assembly
Tail light indicator light*3
Tail lamp signal
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Automatic High Beam indicator light*4
Automatic High Beam indicator light
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Front fog indicator light*5
Front fog light
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Rear fog indicator light*6
Rear fog light
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Turn indicator light
Hazard answer-back
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Hazard warning request signal*8
Brake booster with master cylinder assembly (skid control ECU)
Turn signal switch
Headlight dimmer switch assembly
Direct line
Full turn signal switch
Hazard warning signal switch
Telltale light assembly (hazard warning signal switch)
Turn signal light operation
Combination meter assembly
Turn signal lights
Master caution warning light
Each system warning signal
Each system
CAN
Combination meter assembly
READY indicator light
READY signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
STA ON signal
ECB* warning light
ECB* warning light request signal
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
EV indicator light
Engine mode signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Engine speed signal
ECM
ECB*: Electronically Controlled Brake System
*1: w/ Tire Pressure Warning System
*2: w/ Canister Pump Module
*3: w/o Canister Pump Module
*4: w/ Automatic High Beam System
*5: w/ Front Fog Light
*6: w/ Rear Fog Light
Multi-information Display
Multi-information Display
Communication Signal
Sender
Communication Line
Receiver
ODO/TRIP meter
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
ODO
Direct line
DISP switch
Steering pad switch assembly
Average fuel consumption (After refuel)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Fuel consumption signal
ODO
Brake booster with master cylinder assembly (skid control ECU)
Vehicle speed
Average fuel consumption (After start)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Fuel consumption signal
ODO
Brake booster with master cylinder assembly (skid control ECU)
Vehicle speed
Current fuel consumption
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Fuel consumption signal
ODO
Brake booster with master cylinder assembly (skid control ECU)
Vehicle speed
Average fuel consumption (After reset)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Fuel consumption signal
ODO
Brake booster with master cylinder assembly (skid control ECU)
Vehicle speed
Average fuel consumption reset request signal
EVN
DISP switch
Steering pad switch assembly
Direct line
Distance (After start)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
ODO
Brake booster with master cylinder assembly (skid control ECU)
Vehicle speed
Distance (Range)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Fuel consumption
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
ODO
Fuel level
Fuel sender gauge assembly
Direct line
Average speed (After start)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
ODO
Average speed (After reset)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
ODO
Average speed reset request signal
Steering pad switch assembly
Direct line
Elapsed time (After start)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Elapsed time (After reset)
ACC
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Engine speed
ECM
Elapsed time reset request signal
Steering pad switch assembly
Direct line
Outside temperature
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Outside temperature
Thermister assembly
Direct line
DISP switch
Steering pad switch assembly
Driver's assist system display
SWS fatigue level display signal
Forward recognition camera
CAN
Combination meter assembly
Navigation system display*1
Radio receiver assembly
Navigation signal
CAN
Combination meter assembly
Audio system display*2
Radio receiver assembly
Audio signal
CAN
Combination meter assembly
Cruise control system indicator display*3
Cruise control indicator light signal
ECM
CAN
Combination meter assembly
Dynamic radar cruise control system indicator display*4
Cruise control indicator light signal
ECM
CAN
Combination meter assembly
Cruise set indicator display*4,*3
Cruise control indicator light signal
ECM
CAN
Combination meter assembly
PCS indicator display*5
PCS indicator light signal
Driving support ECU assembly
CAN
Combination meter assembly
SPORT mode indicator display
Sport mode indicator light
Hybrid vehicle control ECU
CAN
Combination meter assembly
ECO mode indicator light signal
ECO mode indicator display
ECO mode indicator light signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Parking assist indicator display*6
Parking assist main switch indicator light signal
Clearance warning ECU assembly
CAN
Combination meter assembly
BSM indicator display*7
BSM module status signal
Blind spot monitor sensor
CAN
Combination meter assembly
EV mode indicator display
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Energy monitor system display
Energy flow signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Charge status signal
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
2WD MAINTENANCE MODE
EV maintenance mode signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
AWD MAINTENANCE MODE
EV maintenance mode signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
2WD CERTIFICATION MODE
EV maintenance mode signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
AWD CERTIFICATION MODE
EV maintenance mode signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Hybrid System Malfunction Do Not Be Towed
Towing warning signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Shift Is in N Release Accelerator Before Shifting
Depress the accelerator in N position signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Depress Brake When Vehicle Is Stopped Hybrid System May Overheat
Accelerator hold caution signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Hybrid System Malfunction Stop in a Safe Place See Owner's Manual
HV battery low voltage warning signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Hybrid System Malfunction
HV system malfunction part signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Check Engine
HV system malfunction part signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
AWD System Malfunction 2WD Mode Engaged Visit Your Dealer*12
4WD warning signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Hybrid Battery System Malfunction
HV system malfunction part signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Accelerator System Malfunction
HV system malfunction part signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Visit Your Dealer
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Greatly Reduced Output Power Visit Your Dealer
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Reduced Output Power Visit Your Dealer
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place See Owner's Manual
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 0.5 km
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 0.3 miles
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 1.0 km
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 0.6 miles
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 1.5 km
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 0.9 miles
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 2.0 km
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 1.2 miles
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 5.0 km
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 3.1 miles
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 10 km
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Stop in a Safe Place within 6.2 miles
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Reduced Output Power Avoid Shifting to N
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Avoid Shifting to N Visit Your Dealer
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Hybrid System Stopped Stop in a Safe Place.
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Hybrid System Stopped Stop in a Safe Place
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Shift to P See Owner's Manual
HV system malfunction indication signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Traction Battery Needs to be Protected Shift into P to Restrt
HV battery low voltage warning signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Traction Battery Needs to be Protected Refrain From the Use of N Position
HV unit high temperature warning signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Maintenance Required for Hybrid Battery Cooling Parts at Your Dealer
HV battery cooling system maintenance signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Aux Battery Low See Owner's Manual
Aux battery low voltage signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV Mode Unavailable
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV Mode Unavailable System Warming Up
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV Mode Unavailable Hybrid Battery Low
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV Mode Unavailable Speed Range Exceeded
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV Mode Unavailable Reduce Acceleration to Activate
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV Mode Deactivated
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV Mode Deactivated Hybrid Battery Low
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV mode Deactivated Speed Range Exceeded
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV Mode Deactivated Accelerator Depressed Too Far
EV mode message signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
LDA indicator display*8
LDA indicator light signal
Forward recognition camera
CAN
Combination meter assembly
LDA warming message display signal
Temporary unusable condition text display signal
Temporary unusable condition text display signal
Steering assist unusable text display
ADJUSTING LDA CAMERA*8
Camera adjustment mode text display signal
Forward recognition camera
CAN
Combination meter assembly
Lane Departure Alert Malfunction Visit Your Dealer*8
Camera malfunction text display signal
Forward recognition camera
CAN
Combination meter assembly
Forward Camera System Unavailable*9
Temporary unusable condition text display signal
Forward recognition camera
CAN
Combination meter assembly
Lane Departure Alert Unavailable Below Approx 32MPH*8
Speed condition failure text display signal
Forward recognition camera
CAN
Combination meter assembly
Lane Departure Alert Unavailable Below Approx 50km/h*8
Speed condition failure text display signal
Forward recognition camera
CAN
Combination meter assembly
Lane Departure Alert Unavailable at Current Speed*8
Speed condition failure text display signal
Forward recognition camera
CAN
Combination meter assembly
LDA Steering Assist Unavailable Hold Steering Wheel*8
Hands free caution text display signal
Forward recognition camera
CAN
Combination meter assembly
Lane Departure Alert Turned On Steering Assist Active*8
LKA MODE text display signal
Forward recognition camera
CAN
Combination meter assembly
Lane Departure Alert Turned On Steering Assist Inactive*8
LKA MODE text display signal
Forward recognition camera
CAN
Combination meter assembly
LDA Steering Assist Deactivated Warnings Available *8
Steering assist unusable text display
Forward recognition camera
CAN
Combination meter assembly
Forward Camera System Unavailable Clean Windshield*8
Front camera vision blocked signal
Forward recognition camera
CAN
Combination meter assembly
Lane departure alert system displayed*8
Right white line mark displayed signal
Forward recognition camera
CAN
Combination meter assembly
Left white line mark displayed signal
Steering wheel symbol displayed signal
Lane Departure Alert Driver Attention Required*8
Driver action request displayed signal
Forward recognition camera
CAN
Combination meter assembly
LDA Hold Steering Wheel*8
Hands free caution text display
Forward recognition camera
CAN
Combination meter assembly
LDA Steering Assist Unavailable Hold Steering Wheel*8
Hands free caution text display
Forward recognition camera
CAN
Combination meter assembly
Lane Departure Alert Malfunction*8
Fault condition text display
Forward recognition camera
CAN
Combination meter assembly
Lane Departure Alert Unavailable*8
LDA control mode text display
Forward recognition camera
CAN
Combination meter assembly
ADJUSTING FRONT RADAR BEAM*4
Inspection mode signal
Driving support ECU assembly
CAN
Combination meter assembly
CHECKING CRUISE CONTROL C/D*4
Inspection mode signal
Driving support ECU assembly
CAN
Combination meter assembly
CHECKING CRUISE CONTROL BRAKE*4
Inspection mode signal
Driving support ECU assembly
CAN
Combination meter assembly
Radar Cruise Control Unavailable Clean Sensor*4
Cruise control warning signal
ECM
CAN
Combination meter assembly
Radar Cruise Control Unavailable*4
Cruise control warning signal
ECM
CAN
Combination meter assembly
Cruise Control Malfunction Visit Your Dealer*4, *3
Cruise control warning signal
ECM
CAN
Combination meter assembly
Radar Cruise Control Unavailable Depress Brake to Resume Driving*4
Cruise control warning signal
ECM
CAN
Combination meter assembly
Cruise Control Fault Press Brake to Deactivate Visit Your Dealer*4
Cruise control warning signal
ECM
CAN
Combination meter assembly
Radar Cruise Active Please Pay Attention to Other Vehicles*4
Cruise control warning signal
ECM
CAN
Combination meter assembly
Radar cruise control system display*4
Cruise control warning signal
ECM
CAN
Combination meter assembly
CHECKING PRE-CRASH BRAKE*5
Inspection mode signal
Driving support ECU assembly
CAN
Combination meter assembly
BRAKE!*5
PCS warning signal
Driving support ECU assembly
CAN
Combination meter assembly
Pre-crash System Unavailable*5
PCS temporary unusable condition text display signal
Driving support ECU assembly
CAN
Combination meter assembly
PCS temperature message signal
Pre-crash System Malfunction Visit Your Dealer*5
PCS malfunction signal
Driving support ECU assembly
CAN
Combination meter assembly
VSC Turned Off Pre-crash Brake System Unavailable*5
PB temporary unusable condition text display
Driving support ECU assembly
CAN
Combination meter assembly
VSC OFF indicator light
Brake booster with master cylinder assembly (skid control ECU)
Pre-crash Safety Off*5
PCS warning signal
Driving support ECU assembly
CAN
Combination meter assembly
PCS Warning distance unusable condition text display signal
PCS distance warning signal
PCS ped warning signal
PCS Preceding Vehicle Start Notification
Braking Power Low Stop in a Safe Place See Owner's Manual
Electronically controlled brake system malfunction signal
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Braking Power Low Visit Your Dealer
ECB* warning light request signal
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Door open display
Each door courtesy switch
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
Parking Assist-sensor system display*6
Clearance sonar display signal
Clearance warning ECU assembly
CAN
Combination meter assembly
Front center area information signal
Front left area information signal
Front right area information signal
Rear center area information signal
Rear left area information signal
Rear right area information signal
Sensor diagnostic request signal
Parking Assist Malfunction*6
Sensor diagnostic request signal
Clearance warning ECU assembly
CAN
Combination meter assembly
Clean Parking Assist Sensor*6
Sensor diagnostic request signal
Clearance warning ECU assembly
CAN
Combination meter assembly
Check Entry & Start System
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Steering Lock active
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Depress Brake and Then Touch Key to Power Switch
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Key not detected. Check key location.
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
POWER ON
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Depress brake and power to start.
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Key Battery Low
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Turn Off Vehicle
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Smart system request message signal
Power management ECU
Shift to P Before Exiting Vehicle.
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Smart system request message signal
Power management ECU
Key Left inside Vehicle
Smart system warning signal
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Shift to P position to start
Smart system request message signal
Power management ECU
CAN
Combination meter assembly
Power Turned Off to Save Battery
Smart system request message signal
Power management ECU
CAN
Combination meter assembly
Release Parking Brake
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Parking brake switch
Main body ECU (multiplex network body ECU)
SRS Airbag System Malfunction Visit Your Dealer
SRS warning light control request signal
Airbag sensor assembly
CAN
Combination meter assembly
Antilock Brake System Malfunction Visit Your Dealer
ABS warning light control flag signal
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Engine Coolant Temp High Stop in a Safe Place See Owner's Manual
Engine coolant temperature signal
ECM
CAN
Combination meter assembly
Blind Spot Monitor Unavailable*7
BSM module status signal
Blind spot monitor sensor
CAN
Combination meter assembly
Blind Spot Monitor System Malfunction Visit Your Dealer*7
BSM module status signal
Blind spot monitor sensor
CAN
Combination meter assembly
Oil Pressure Low Stop in a Safe Place See Owner's Manual
Engine oil pressure warning signal
Engine oil pressure switch assembly
Direct line
Combination meter assembly
Engine speed
ECM
CAN
Would you like to take rest?*8
SWS rest advisory displayed signal
Forward recognition camera
CAN
Combination meter assembly
Please Take Rest*8
SWS rest advisory displayed signal
Forward recognition camera
CAN
Combination meter assembly
Turn Lights Off
Driver door courtesy switch signal
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Lighting system state signal
Moon Roof Open*10
Slide roof open warning request signal
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Headlight System Malfunction Visit Your Dealer
LED head light warning message signal
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Windshield Washer Fluid Low
Level warning switch
Level warning switch assembly
Direct line
Combination meter assembly
Fuel Low
Fuel level
Fuel sender gauge assembly
Direct line
Combination meter assembly
Roads May Be Icy Drive with Care
Outside temperature
Thermister assembly
Direct line
Combination meter assembly
Outside temperature displayed signal
Air conditioning control ECU
CAN
Combination meter assembly
Traction Control Turned Off
TRC off indicator signal
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
High Power Consumption Partial Limit On AC/Heater Operation
A/C load limitation warning
Air conditioning control ECU
CAN
Combination meter assembly
Out. temp over 5°C. Full Deicer unavailable. Use Defroster.
A/C load limitation warning
Air conditioning control ECU
CAN
Combination meter assembly
Check RSA System*11
RSA warning message signal
Forward recognition camera
CAN
Combination meter assembly
Theft Sensor Turned Off
Theft sensor status signal
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Theft Sensor Turned On
Theft sensor status signal
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Message tab
-
-
-
Combination meter assembly
Setting tab
-
-
-
Combination meter assembly
Road sign assist system display*11
Traffic sign signal
Forward recognition camera
CAN
Combination meter assembly
Traffic sign graying signal
Traffic sign highlight signal
Supplemental sign signal
Speed value signal
Buzzer request permanent area signal
Driver's tab buzzer request signal
Synchronized ID signal
Duplicated sign request
Sign number of permanent area
Driver's tab number signal
TSR warning message signal
TSR equipped signal
TSR display speed unit
Diagnostic trouble code
Diagnostic trouble code signal
Related ECUs
CAN
Combination meter assembly
Test mode signal
ECM
ABS warning light signal
Brake booster with master cylinder assembly (skid control ECU)
Slip indicator light signal
Brake hold indicator light signal
SRS warning light signal
Airbag ECU assembly
Shift position indicator
Shift position
ECM
CAN
Combination meter assembly
Mode indicator
Transaxle fluid temperature
ECB*: Electronically Controlled Brake System
*1: w/ Navigation System
*2: w/ Audio System
*3: w/ Cruise Control System
*4: w/ Dynamic Radar Cruise Control System
*5: w/ Pre-crash Safety System
*6: w/ TOYOTA Parking Assist-sensor System
*7: w/ Blind Spot Monitor System
*8: w/ Lane Departure Alert System
*9: w/ Front Recognition Camera System
*10: w/ Sliding Roof
*11: w/ Road Sign Assist System
*12: for AWD
Buzzer
Buzzer
Communication Signal
Sender
Communication Line
Receiver
Seat belt warning buzzer
Shift position P*1
ECM
CAN
Combination meter assembly
Shift position R
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
Driver side seat belt buckle switch
Main body ECU (multiplex network body ECU)
Each door courtesy switch
Parking brake switch*1
Passenger side seat belt buckle switch*1
Airbag sensor assembly
Passenger seat occupant signal*1
EPS buzzer
EPS warning light
Power steering ECU assembly
CAN
Combination meter assembly
Smart Key system buzzer
Smart Key system buzzer
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
Brake buzzer
Brake buzzer request
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Engine immobiliser certification buzzer
Certification complete
Certification ECU (smart key ECU assembly)
CAN
Combination meter assembly
PKB-ON driving warning buzzer
Parking brake switch
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
Driving with any door opened warning buzzer
Vehicle speed
Brake booster with master cylinder assembly (skid control ECU)
CAN
Combination meter assembly
Each door courtesy switch
Main body ECU (multiplex network body ECU)
Sports shift reject buzzer
Sports shift reject buzzer
ECM
CAN
Combination meter assembly
Light reminder buzzer
Headlight or taillight
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Driver side door courtesy light switch
Key switch signal
Turn signal flasher buzzer
Hazard answer-back
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Turn signal switch
Headlight dimmer switch assembly
Direct line
Hazard warning signal switch
Telltale light assembly (hazard warning signal switch)
Oil pressure warning buzzer
Engine oil pressure warning signal
Engine oil pressure switch assembly
Direct line
Combination meter assembly
Engine speed signal
ECM
CAN
Vehicle speed signal
Brake booster with master cylinder assembly (skid control ECU)
Shift to P position request buzzer
Shift P position request signal
ECM
CAN
Combination meter assembly
Engine coolant temperature warning buzzer
Engine coolant temperature
ECM
CAN
Combination meter assembly
Radar cruise control cancel buzzer*2
Low speed cancel signal
ECM
CAN
Combination meter assembly
Lane departure warning buzzer*3
Lane departure warning signal
Forward recognition camera
CAN
Combination meter assembly
Hands free caution buzzer*3
Hand free caution display signal
Forward recognition camera
CAN
Combination meter assembly
Drift brake awakening buzzer*3
SWS buzzer request signal
Forward recognition camera
CAN
Combination meter assembly
Road sign assist system buzzer*4
Display area signal
Forward recognition camera
CAN
Combination meter assembly
Ready buzzer
READY buzzer signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
EV reject buzzer
EV mode signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Towing warning buzzer
Towing warning signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Hybrid control system warning buzzer
HV system malfunction buzzer signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
Hybrid unit high temperature warning buzzer
HV unit high temperature warning signal
Hybrid vehicle control ECU
CAN
Combination meter assembly
*1: w/ Canister Pump Module
*2: w/ Dynamic Radar Cruise Control System
*3: w/ Lane Departure Alert System
*4: w/ Road Sign Assist System
Others
Signal
Communication Signal
Sender
Communication Line
Receiver
Meter illumination
Auto dimmer
Main body ECU (multiplex network body ECU)
CAN
Combination meter assembly
Illumination level
Light control rheostat
Direct line
Multi-information display change
DISP switch
Steering pad switch assembly
Direct line
Combination meter assembly
