АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с 8 динамиками) Цепь звукового сигнала между радиоприемником и переходником стереогнезда

Код DTC Наименование DTC
Цепь звукового сигнала между радиоприемником и переходником стереогнезда

ОПИСАНИЕ

Эта цепь используется для передачи звуковых сигналов внешнего устройства от переходника стереогнезда № 1 в сборе в радиоприемник в сборе.

Поступающие звуковые сигналы усиливаются компонентным стереоусилителем в сборе, а затем выводятся через динамики.

Если в цепи имеется обрыв или короткое замыкание, динамики не воспроизводят звук, даже если компонентный стереоусилитель в сборе, радиоприемник в сборе, DCM (приемопередатчик системы обработки и передачи информации) и динамики полностью исправны.

  • *: для моделей с приемопередатчиком системы обработки и передачи информации

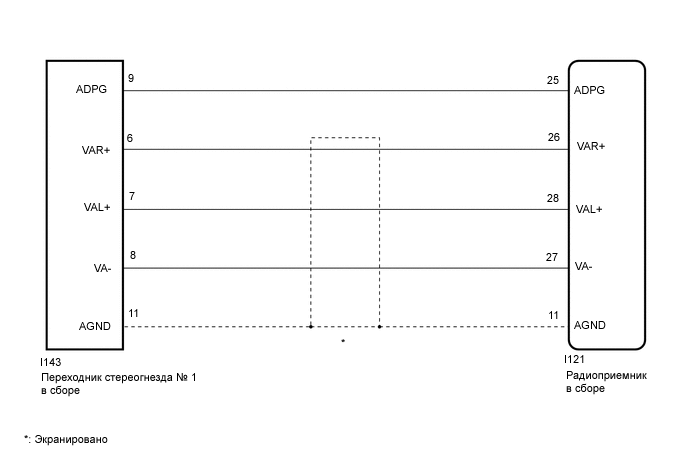

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E296658E20

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ)

    1. Отсоедините разъем I121 радиоприемника в сборе.

    2. Отсоедините разъем I143 переходника стереогнезда № 1 в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I121-25 (ADPG) - I143-10 (ADPG)

      Всегда

      Менее 1 Ом

      I121-11 (AGND) - I143-12 (AGND)

      Всегда

      Менее 1 Ом

      I121-26 (VAR+) - I143-7 (VAR+)

      Всегда

      Менее 1 Ом

      I121-28 (VAL+) - I143-8 (VAL+)

      Всегда

      Менее 1 Ом

      I121-27 (VA-) - I143-9 (VA-)

      Всегда

      Менее 1 Ом

      I121-25 (ADPG) или I143-10 (ADPG) - масса

      Всегда

      10 кОм или более

      I121-11 (AGND) или I143-12 (AGND) - масса

      Всегда

      10 кОм или более

      I121-26 (VAR+) или I143-7 (VAR+) - масса

      Всегда

      10 кОм или более

      I121-28 (VAL+) или I143-8 (VAL+) - масса

      Всегда

      10 кОм или более

      I121-27 (VA-) или I143-9 (VA-) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
