КОЖУХ ЛЮКА (для моделей с люком панорамного обзора) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ КОЖУХ ЛЮКА В СБОРЕ

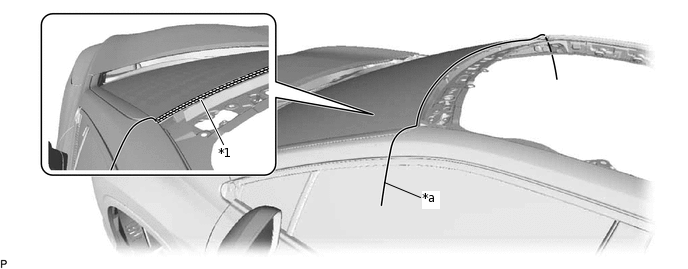

   1. Пропустите шнур под наружным молдингом ветрового стекла, как показано на рисунке.



      *1	Наружный молдинг ветрового стекла	-	-
      *a	Веревка	-	-

   2. Введите в зацепление 2 направляющие.

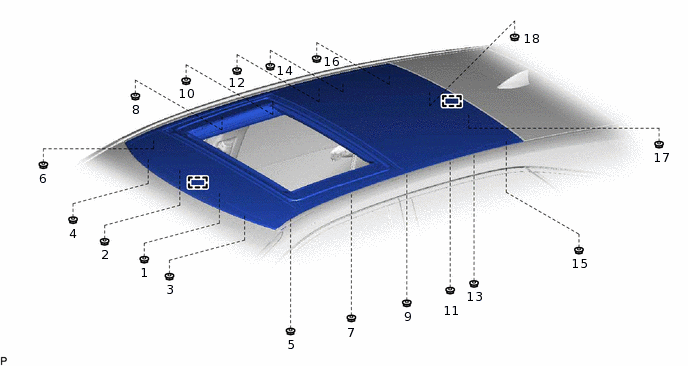

   3. Временно установите кожух люка в сборе, закрепив 18 гайками.

   4. Затяните 18 гаек, чтобы закрепить кожух люка в сборе.

      Tip:

      Затягивайте гайки в порядке, указанном на рисунке.

      5,5 Н*м

      56 кгс*см

      49 фунт-сила-дюймов

   5.

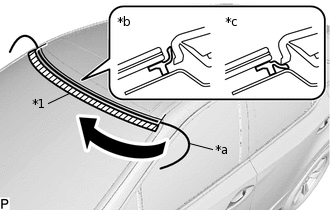

      *1	Наружный молдинг ветрового стекла
      *a	Веревка
      *b	Правильно
      *c	Неправильно

      Нанесите мыльный раствор на наружный молдинг ветрового стекла.

   6. Медленно вытяните шнур, чтобы установить наружный молдинг ветрового стекла в требуемое положение.

2. УСТАНОВИТЕ ЛЕВУЮ ШТАНГУ БАГАЖНИКА НА КРЫШЕ В СБОРЕ

   Нажмите здесьClick here

3. УСТАНОВИТЕ ПРАВУЮ ШТАНГУ БАГАЖНИКА НА КРЫШЕ В СБОРЕ

   Tip:

   Выполните действия в том же порядке, что и для левой стороны.

4. УСТАНОВИТЕ ЛЕВЫЙ ЗАДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА

   1.

      	Болт
      	Гайка

      Установите левый задний кронштейн крепления кожуха люка и закрепите его болтом и гайкой.

      Болт

      8,0 Н*м

      82 кгс*см

      71 фунт-сила-дюйм

      Гайка

      5,5 Н*м

      56 кгс*см

      49 фунт-сила-дюймов

5. УСТАНОВИТЕ ПРАВЫЙ ЗАДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА

   Tip:

   Выполните действия в том же порядке, что и для левой стороны.

6. УСТАНОВИТЕ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА

   1.

      	Болт
      	Гайка

      Установите левый центральный кронштейн крепления кожуха люка и закрепите его 2 болтами и 3 гайками.

      Болт

      8,0 Н*м

      82 кгс*см

      71 фунт-сила-дюйм

      Гайка

      5,5 Н*м

      56 кгс*см

      49 фунт-сила-дюймов

7. УСТАНОВИТЕ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА

   Tip:

   Выполните действия в том же порядке, что и для левой стороны.

8. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА

   1.

      	Болт
      	Гайка

      Установите левый передний кронштейн крепления кожуха люка и закрепите его 2 болтами и 2 гайками.

      Болт

      8,0 Н*м

      82 кгс*см

      71 фунт-сила-дюйм

      Гайка

      5,5 Н*м

      56 кгс*см

      49 фунт-сила-дюймов

9. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА ЛЮКА

   Tip:

   Выполните действия в том же порядке, что и для левой стороны.

10. УСТАНОВИТЕ СТЕКЛО ЛЮКА В СБОРЕ

    1. Временно установите стекло люка в сборе и закрепите его 6 винтами с помощью торцевого ключа "TORX" (T25).

    2. Выполните проверку уровня.

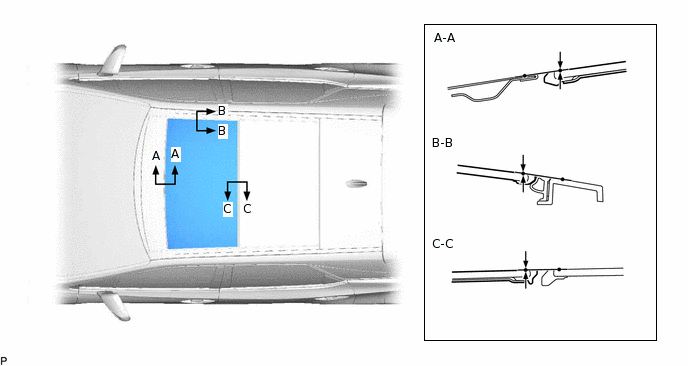

       1. Проверьте разность уровней между стеклом люка, когда стекло люка полностью закрыто.

          Tip:

          "+" означает условие, при котором стекло находится выше уровня панели. "-" означает условие, при котором стекло находится ниже уровня панели.

          Участок	Расстояние	Область	Расстояние
          A-A	0 + 2,0 мм (0 + 0,0787 дюйма) 0 - 1,0 мм (0 - 0,0394 дюйма)	B-B	0 + 2,2 мм (0 + 0,0866 дюйма) 0 - 2,2 мм (0 - 0,0866 дюйма)
          C-C	0 + 2,4 мм (0 + 0,0945 дюйма) 0 - 1,0 мм (0 - 0,0394 дюйма)	-	-

    3. Выполните проверку зазоров.

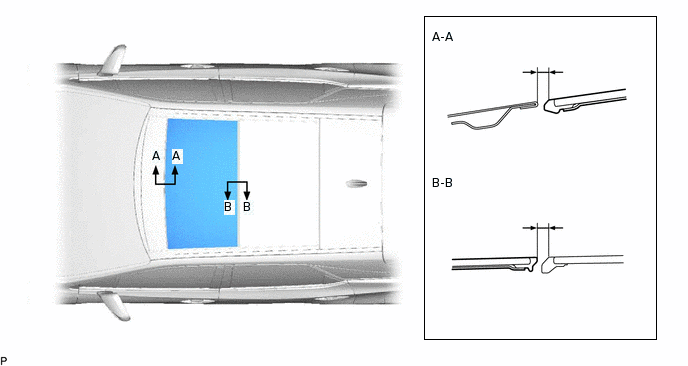

       1. Проверьте зазор между стеклом люка в сборе и кожухом люка в сборе.

          Участок	Расстояние	Область	Расстояние
          A-A	4,6 - 7,0 мм (0,181 - 0,276 дюйма)	B-B	5,4 - 7,4 мм (0,213 - 0,291 дюйма)

    4. После регулировки положения стекла люка в сборе затяните 6 винтов с помощью торцевого ключа "TORX" T25.

       5,0 Н*м

       51 кгс*см

       44 фунт-сила-дюйма

11. ПРОВЕРЬТЕ, НЕТ ЛИ ПРОТЕЧЕК ВОДЫ

    1. После регулировки стекла люка проверьте, не протекает ли вода внутрь автомобиля.

    2. Если есть протечки, отрегулируйте люк заново.

12. УСТАНОВИТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

    Нажмите здесьClick here

13. УСТАНОВИТЕ ПРАВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

14. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА № 4

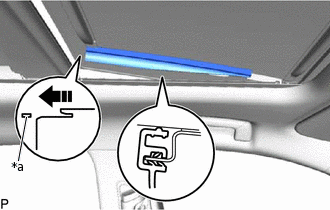

    1. Переместите стекло люка в сборе в полностью поднятое положение.

    2.

       *a	Пластина
       	Направление установки

       Совместив задний край левой боковой облицовки люка № 4 с пластиной, временно закрепите левую боковую облицовку люка № 4.

    3. Сдвиньте левую боковую облицовку люка № 4, как показано на рисунке, чтобы вставить пластину в канавку левой боковой облицовки люка № 4 и установить ее.

15. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА № 4

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

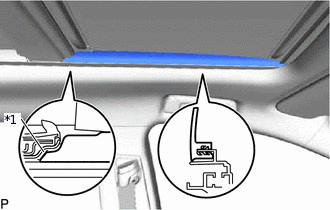

16. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА № 3

    1.

       *1	Задняя облицовка люка

       Установите левую боковую облицовку люка № 3.

       Tip:

       Убедитесь, что передний край левой боковой облицовки люка № 3 соприкасается с задней облицовкой люка.

17. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА № 3

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

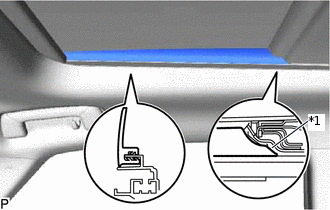

18. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА № 2

    1.

       *1	Задняя облицовка люка

       Установите левую боковую облицовку люка № 2.

       Tip:

       Убедитесь, что передний край левой боковой облицовки люка № 2 соприкасается с задней облицовкой люка.

19. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА № 2

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

20. ИНИЦИАЛИЗИРУЙТЕ СИСТЕМУ ЛЮКА ПАНОРАМНОГО ОБЗОРА

    Нажмите здесьClick here

21. ПРОВЕРЬТЕ СИСТЕМУ ЛЮКА ПАНОРАМНОГО ОБЗОРА

    Нажмите здесьClick here
