СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический DTC:P0560-117

Код DTC Наименование DTC
P0560-117 Напряжение бортовой сети

ОПИСАНИЕ

Напряжение аккумуляторной батареи постоянно подается на контакт BATT ЭБУ гибридной системы для питания памяти DTC и данных фиксированного набора параметров. Даже при включении питания подается напряжение вспомогательного источника.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P0560-117

Напряжение бортовой сети

Неисправность в цепи вспомогательного источника питания ЭБУ гибридной системы

(логика диагностирования за 1 поездки)

  • Жгут проводов или разъем

  • ЭБУ гибридной системы

  • Предохранитель

Загорается

Главная контрольная лампа аварийного состояния:

Загорается

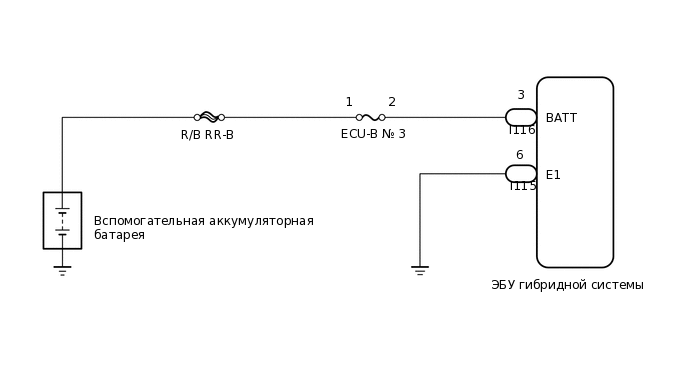

СХЕМА СОЕДИНЕНИЙ

C308825E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

После ремонта удалите коды DTC и выполните описанные ниже действия, чтобы убедиться, что DTC не выводятся.

  1. Установите выключатель питания в состояние ON (ВКЛ) (IG) и подождите не менее 5 с.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

    Нажмите здесьClick hereClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ - ПРЕДОХРАНИТЕЛЬ ECU-B № 3)

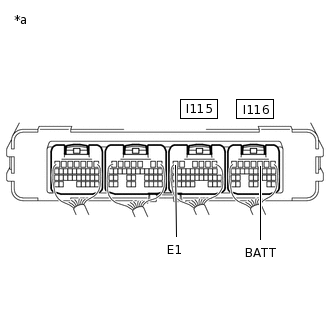

    1. A311542C41

      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ гибридной системы)

      Выключите зажигание.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I116-3 (BATT) - I115-6 (E1)

      Питание выключено

      11-14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

    Нажмите здесьClick here

    NG

  3. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-B № 3)

    1. C306745C01

      *1

      Блок предохранителей в сборе

      *2

      Плавкий предохранитель № 3 ECU-B

      Извлеките предохранитель ECU-B № 3 из блока предохранителей.

    2. Проверьте, нет ли обрыва в цепи предохранителя ECU-B № 3 в блоке предохранителей.

      OK

      В предохранителе ECU-B № 3 нет обрыва.

    3. Установите предохранитель ECU-B № 3.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (ECU-B № 3)

    СООТВ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕДОХРАНИТЕЛЬ ECU-B № 3 - ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ)

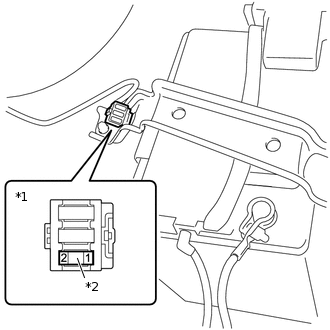

    1. C308914C01

      *1

      Блок предохранителей в сборе

      *2

      Плавкий предохранитель № 3 ECU-B

      Извлеките предохранитель ECU-B № 3 из блока предохранителей.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    3. Отсоедините кабель от положительного (+) вывода вспомогательной аккумуляторной батареи.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      1 - провод положительного (+) вывода вспомогательной аккумуляторной батареи

      Питание выключено

      Менее 1 Ом

      1 - масса

      Зажигание выключено

      10 кОм или более

    5. Подсоедините провод к положительному (+) выводу вспомогательной аккумуляторной батареи.

    6. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    7. Установите предохранитель ECU-B № 3.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕДОХРАНИТЕЛЬ ECU-B № 3 - ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

    1. Извлеките предохранитель ECU-B № 3 из блока предохранителей.

    2. Отсоедините разъем I116 ЭБУ гибридной системы.

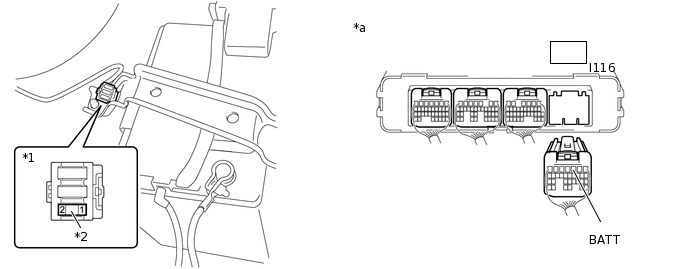

      C308915C01

      *1

      Блок предохранителей в сборе

      *2

      Плавкий предохранитель № 3 ECU-B

      *a

      Вид сзади разъема со стороны жгута проводов

      (К ЭБУ гибридной системы)

      -

      -

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      2 (контакт предохранителя ECU-B № 3) - I116-3 (BATT)

      Питание выключено

      Менее 1 Ом

    4. Подсоедините разъем I116 ЭБУ гибридной системы.

    5. Установите предохранитель ECU-B № 3.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
