БЛОК ДВИГАТЕЛЯ УЗЛЫ И ДЕТАЛИ

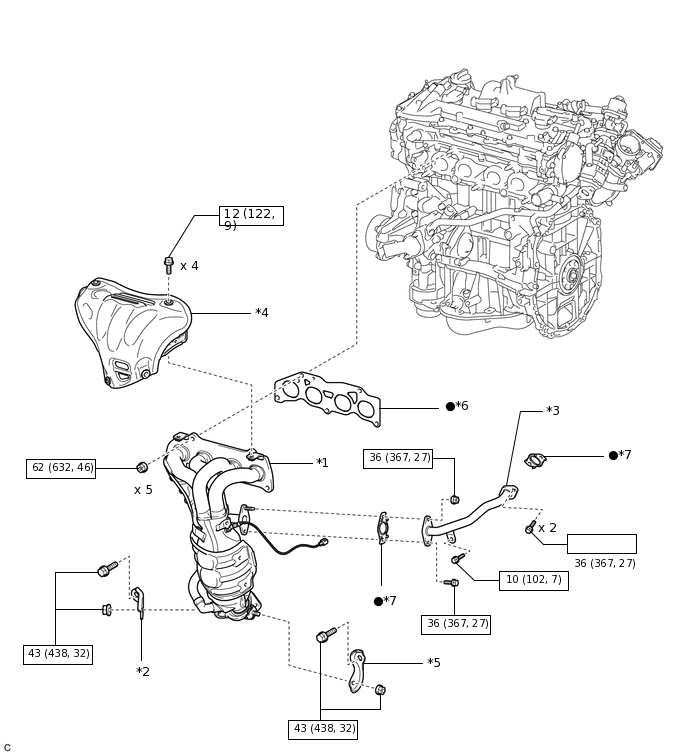

ИЛЛЮСТРАЦИЯ
*1 |
КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ (TWC: передний каталитический нейтрализатор) |
*2 |
ОПОРА КОЛЛЕКТОРА |
*3 |
ЩТУЦЕР РОГ |
*4 |
ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1 |
*5 |
ОПОРА КОЛЛЕКТОРА № 2 |
*6 |
ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА |
*7 |
ПРОКЛАДКА ОХЛАДИТЕЛЯ РОГ |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |

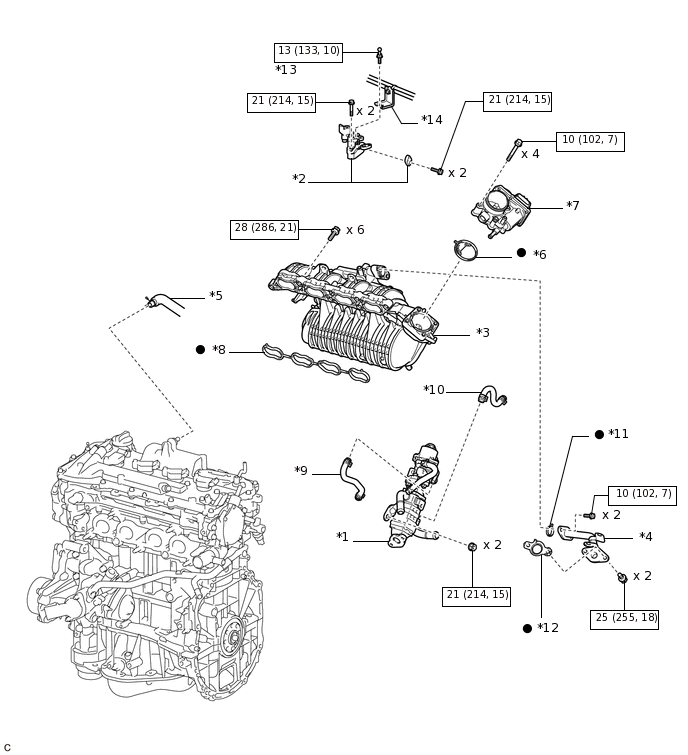

ИЛЛЮСТРАЦИЯ
*1 |
КЛАПАН РОГ В СБОРЕ С ОХЛАДИТЕЛЕМ РОГ |
*2 |
КРОНШТЕЙН КЛАПАНА РОГ |
*3 |
ВПУСКНОЙ КОЛЛЕКТОР |
*4 |
ТРУБА РОГ № 2 |
*5 |
ШЛАНГ ВЕНТИЛЯЦИИ № 2 |
*6 |
ПРОКЛАДКА КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ |
*7 |
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*8 |
ПРОКЛАДКА КОЛЛЕКТОРА |
*9 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 2 |
*10 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3 |
*11 |
ВПУСКНАЯ ПРОКЛАДКА РОГ |
*12 |
ПРОКЛАДКА ТРУБЫ РОГ № 2 |
*13 |
СОЕДИНЕНИЕ КРЫШКИ ДВИГАТЕЛЯ |
*14 |
КРОНШТЕЙН ТОПЛИВНОГО ШЛАНГА |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |

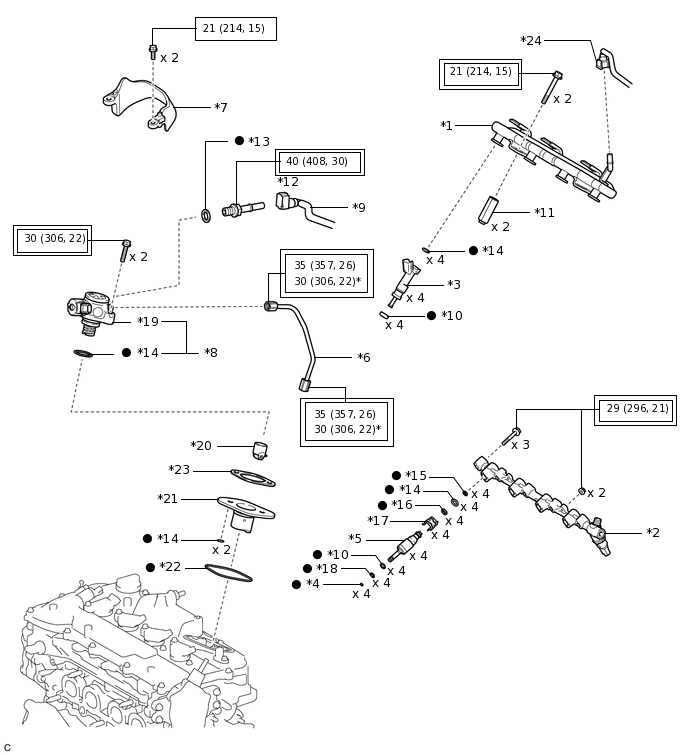

ИЛЛЮСТРАЦИЯ
*1 |
ТОПЛИВНАЯ РАМПА |
*2 |
ТОПЛИВНАЯ РАМПА С ДАТЧИКОМ В СБОРЕ |
*3 |
КАНАЛ ТОПЛИВНОЙ ФОРСУНКИ В СБОРЕ |
*4 |
УПЛОТНЕНИЕ ТОПЛИВНОЙ ФОРСУНКИ |
*5 |
ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ (ДЛЯ НЕПОСРЕДСТВЕННОГО ВПРЫСКА) |
*6 |
ТОПЛИВОПРОВОД № 1 В СБОРЕ |
*7 |
ЭЛЕМЕНТ ЗАЩИТЫ ТОПЛИВНОГО НАСОСА |
*8 |
ТОПЛИВНЫЙ НАСОС С УПЛОТНЕНИЕМ В СБОРЕ |
*9 |
ТОПЛИВОПРОВОД (для непосредственного впрыска) |
*10 |
ВИБРОИЗОЛЯТОР ФОРСУНКИ |
*11 |
РАСПОРНАЯ ВТУЛКА ТОПЛИВНОЙ РАМПЫ |
*12 |
ТОПЛИВОПРОВОД № 1 |
*13 |
ПРОКЛАДКА |
*14 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*15 |
ОПОРНОЕ КОЛЬЦО ТОПЛИВНОЙ ФОРСУНКИ № 3 |
*16 |
ОПОРНОЕ КОЛЬЦО ТОПЛИВНОЙ ФОРСУНКИ № 1 |
*17 |
ФИКСАТОР КОРПУСА ФОРСУНКИ |
*18 |
РАЗРЕЗНОЕ КОЛЬЦО |
*19 |
ТОПЛИВНЫЙ НАСОС В СБОРЕ |
*20 |
ТОЛКАТЕЛЬ ТОПЛИВНОГО НАСОСА В СБОРЕ |
*21 |
НАПРАВЛЯЮЩАЯ ТОЛКАТЕЛЯ ТОПЛИВНОГО НАСОСА |
*22 |
ПРОКЛАДКА РАСПОРНОЙ ВТУЛКИ ТОПЛИВНОГО НАСОСА |
*23 |
ИЗОЛЯТОР ТОПЛИВНОГО НАСОСА |
*24 |
№ 2 ТОПЛИВОПРОВОД (для впрыска во впускной канал) |
 |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
* |
Для применения с разрезной головкой |
● |
Деталь однократного применения |

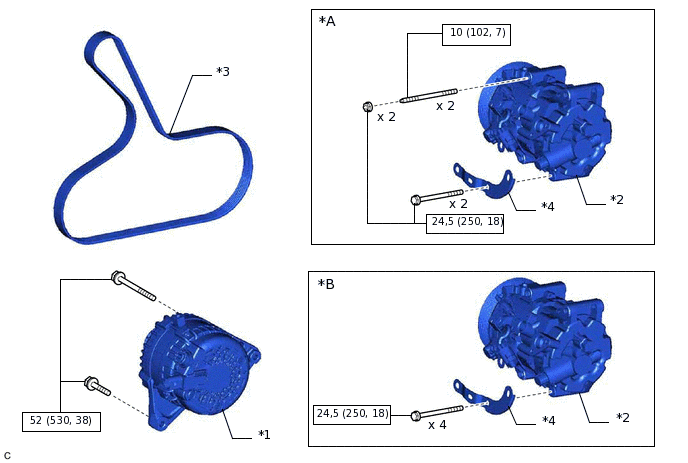

ИЛЛЮСТРАЦИЯ
*A |
для типа A |
*B |
для типа B |
*1 |
ГЕНЕРАТОР |
*2 |
КОМПРЕССОР С ЭЛЕКТРОМАГНИТНОЙ МУФТОЙ В СБОРЕ |
*3 |
ПОЛИКЛИНОВОЙ РЕМЕНЬ |
*4 |
КРОНШТЕЙН |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
- |
- |

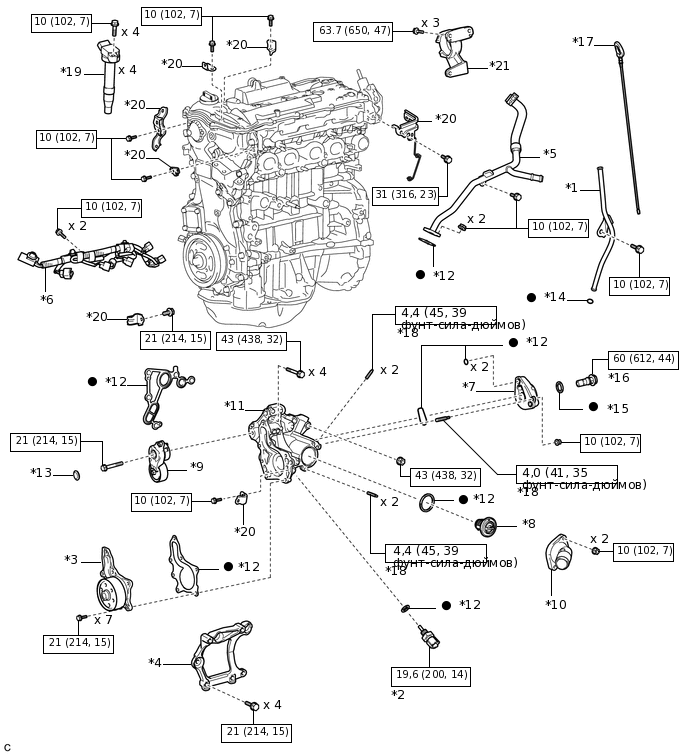

ИЛЛЮСТРАЦИЯ
*1 |
ТРУБКА ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА |
*2 |
ДАТЧИК ТЕМПЕРАТУРЫ МОТОРНОГО МАСЛА |
*3 |
НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ В СБОРЕ |
*4 |
КРОНШТЕЙН КОМПРЕССОРА № 1 |
*5 |
ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 |
*6 |
ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ № 5 |
*7 |
МАСЛЯНЫЙ РАДИАТОР |
*8 |
ТЕРМОСТАТ |
*9 |
НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ |
*10 |
ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
*11 |
КОЖУХ ВПУСКНОГО ПАТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
*12 |
ПРОКЛАДКА |
*13 |
ПРОТИВОПЫЛЕВОЙ КОЛПАК |
*14 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*15 |
УПЛОТНИТЕЛЬНАЯ ШАЙБА |
*16 |
БОЛТ-ШТУЦЕР МАСЛЯНОГО РАДИАТОРА |
*17 |
ЩУП ПРОВЕРКИ УРОВНЯ МАСЛА |
*18 |
ШПИЛЬКА |
*19 |
КАТУШКА ЗАЖИГАНИЯ В СБОРЕ |
*20 |
КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ |
*21 |
КРОНШТЕЙН ПОДШИПНИКА ПРИВОДНОГО ВАЛА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |

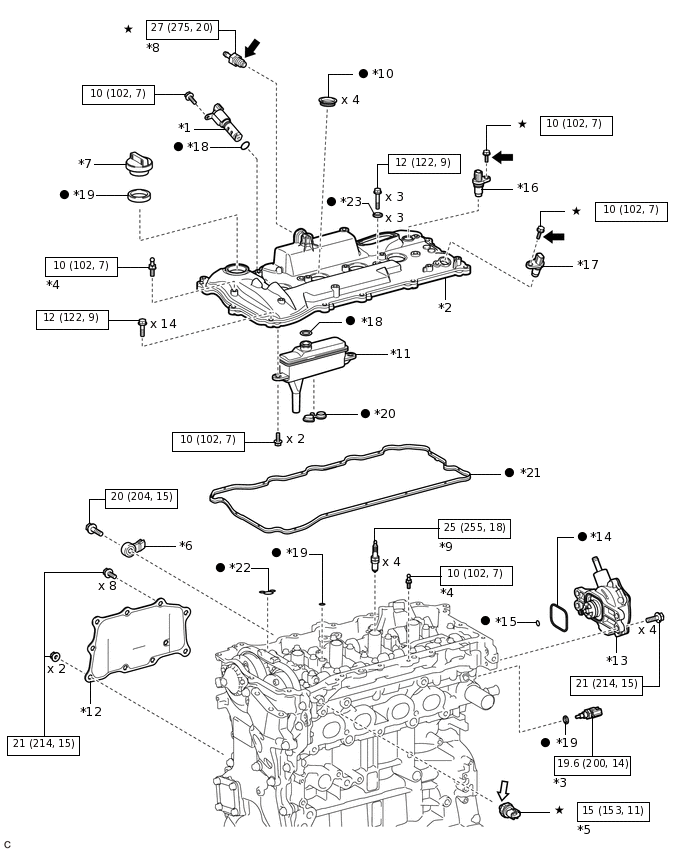

ИЛЛЮСТРАЦИЯ
*1 |
ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ |
*2 |
КРЫШКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ |
*3 |
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
*4 |
СОЕДИНЕНИЕ КРЫШКИ ДВИГАТЕЛЯ |
*5 |
ДАТЧИК ДАВЛЕНИЯ МАСЛА В СБОРЕ |
*6 |
ДАТЧИК ДЕТОНАЦИИ |
*7 |
КРЫШКА МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ В СБОРЕ |
*8 |
КЛАПАН ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА (САПУН В СБОРЕ) |
*9 |
СВЕЧА ЗАЖИГАНИЯ |
*10 |
ПРОКЛАДКА ТРУБКИ СВЕЧНОГО КОЛОДЦА |
*11 |
КОРПУС СЕПАРАТОРА |
*12 |
ВЕНТИЛЯЦИОННЫЙ КОЖУХ № 1 |
*13 |
ВАКУУМНЫЙ НАСОС В СБОРЕ |
*14 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ № 2 |
*15 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ № 3 |
*16 |
ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (со стороны впуска) |
*17 |
ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (со стороны выпуска) |
*18 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
*19 |
ПРОКЛАДКА |
*20 |
ПРОКЛАДКА МАСЛООТДЕЛИТЕЛЯ |
*21 |
ПРОКЛАДКА КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
*22 |
ПРОКЛАДКА МАСЛЯНОГО ОТВЕРСТИЯ КРЫШКИ ПОДШИПНИКА РАСПРЕДВАЛА |
*23 |
УПЛОТНИТЕЛЬНАЯ ШАЙБА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Герметик 1324 |
 |
Герметик 1344 |
★ |
Деталь с предварительно нанесенным на нее покрытием |
- |
- |

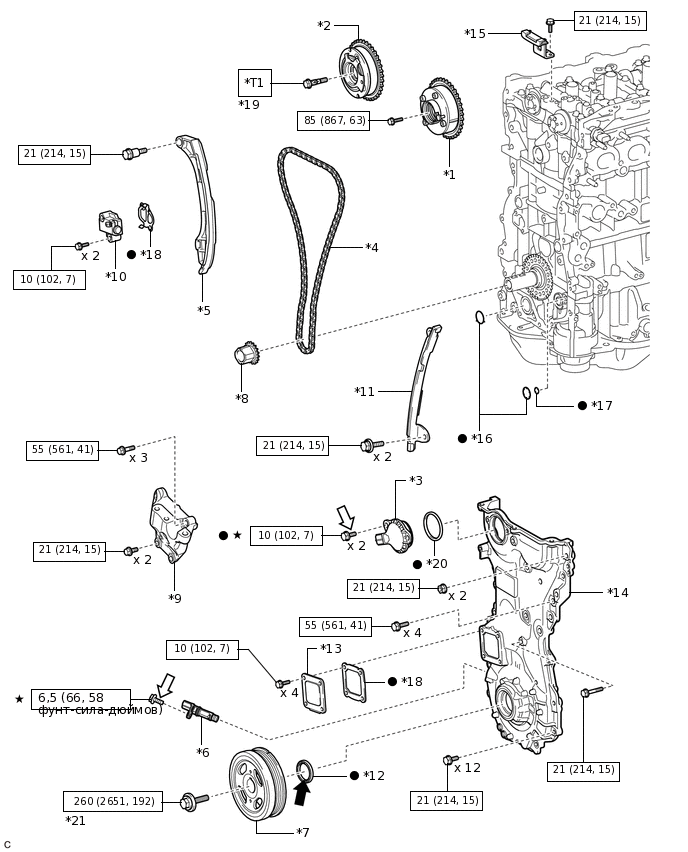

ИЛЛЮСТРАЦИЯ
*1 |
ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ В СБОРЕ |
*2 |
ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ |
*3 |
ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ |
*4 |
ЦЕПЬ В СБОРЕ |
*5 |
БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ |
*6 |
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |
*7 |
ШКИВ КОЛЕНЧАТОГО ВАЛА |
*8 |
ВЕДУЩАЯ ЗВЕЗДОЧКА ЦЕПИ ГРМ НА КОЛЕНЧАТОМ ВАЛУ |
*9 |
ПРАВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ |
*10 |
НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ |
*11 |
УСПОКОИТЕЛЬ ЦЕПИ № 1 |
*12 |
САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*13 |
ПЛАСТИНА КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*14 |
КРЫШКА ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ |
*15 |
НАПРАВЛЯЮЩАЯ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*16 |
ПРОКЛАДКА МАСЛЯНОГО НАСОСА |
*17 |
ПРОКЛАДКА КРЫШКИ СМАЗОЧНОГО ОТВЕРСТИЯ |
*18 |
ПРОКЛАДКА |
*19 |
БОЛТ ЗУБЧАТОГО КОЛЕСА РАСПРЕДВАЛА |
*20 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*21 |
УСТАНОВОЧНЫЙ БОЛТ ШКИВА КОЛЕНЧАТОГО ВАЛА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
|
Герметик 1344 |
|
Герметик 1324 |
★ |
Деталь с предварительно нанесенным на нее покрытием |
- |
- |
*T1 |
Тип A: 120 Н*м (1224 кгс*см, 89 фунт-сила-футов) Тип B: 95 Н*м (969 кгс*см, 70 фунт-сила-футов) |
- |
- |

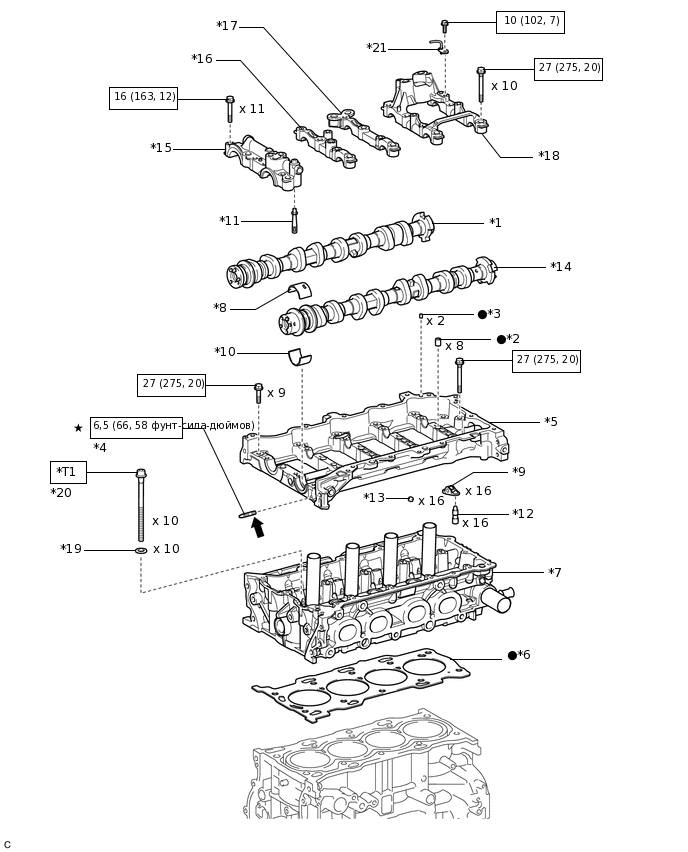

ИЛЛЮСТРАЦИЯ
*1 |
РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ |
*2 |
РЕГУЛИРОВОЧНОЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПОДШИПНИКА РАСПРЕДВАЛА |
*3 |
СТОПОРНЫЙ ШТИФТ КОЖУХА РАСПРЕДВАЛА |
*4 |
РЕЗЬБОВУЮ ШПИЛЬКУ КОЖУХА РАСПРЕДВАЛА |
*5 |
КОЖУХ РАСПРЕДВАЛА В СБОРЕ |
*6 |
ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
*7 |
ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ |
*8 |
ПОДШИПНИК РАСПРЕДВАЛА № 1 |
*9 |
РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ |
*10 |
ПОДШИПНИК РАСПРЕДВАЛА № 2 |
*11 |
ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ |
*12 |
МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ |
*13 |
КОЛПАК ШТОКА КЛАПАНА |
*14 |
РАСПРЕДВАЛ № 2 |
*15 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 1 |
*16 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 2 |
*17 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 3 |
*18 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 4 |
*19 |
ПЛОСКАЯ ШАЙБА |
*20 |
УСТАНОВОЧНЫЙ БОЛТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
*21 |
МАСЛОПРОВОД В СБОРЕ |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
|
Герметик 1324 |
★ |
Деталь с предварительно нанесенным покрытием |
*T1 |
1-й: 36 (367, 27) 2-й: 36 (367, 27) 3-й: Доверните на 90° 4-й: Доверните на 90° |
- |
- |

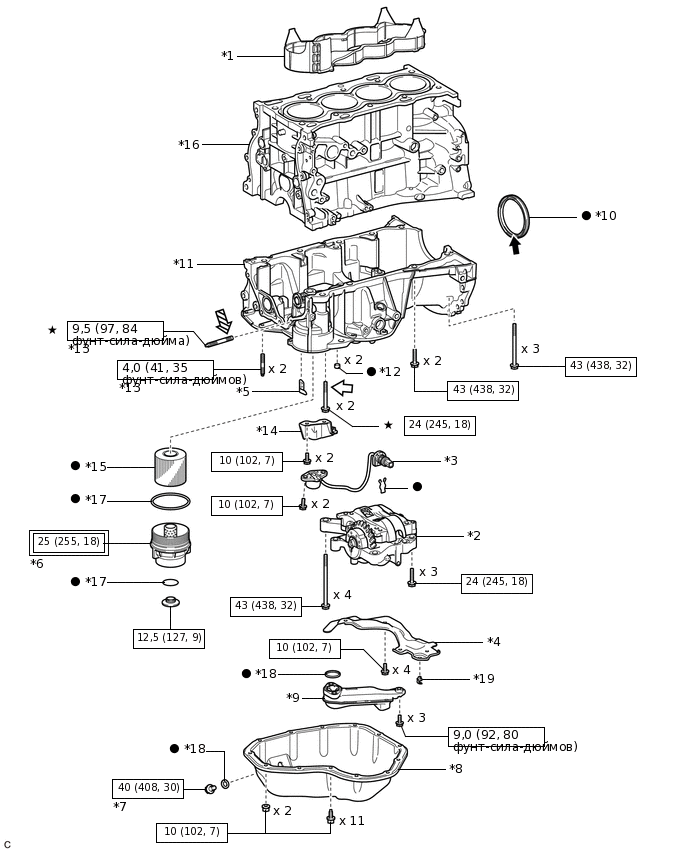

ИЛЛЮСТРАЦИЯ
*1 |
РАСПОРНАЯ ДЕТАЛЬ ВОДЯНОЙ РУБАШКИ БЛОКА ЦИЛИНДРОВ |
*2 |
БАЛАНСИРОВОЧНЫЙ УЗЕЛ ДВИГАТЕЛЯ В СБОРЕ |
*3 |
ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА |
*4 |
ОТРАЖАТЕЛЬ МАСЛЯНОГО ПОДДОНА № 1 |
*5 |
ФИКСАТОР КРОНШТЕЙНА МАСЛЯНОГО ФИЛЬТРА |
*6 |
КРЫШКА МАСЛЯНОГО ФИЛЬТРА В СБОРЕ |
*7 |
ПРОБКА СЛИВНОГО ОТВЕРСТИЯ МАСЛЯНОГО ПОДДОНА |
*8 |
МАСЛЯНЫЙ ПОДДОН В СБОРЕ |
*9 |
МАСЛОПРИЕМНИК С СЕТЧАТЫМ ФИЛЬТРОМ В СБОРЕ |
*10 |
ЗАДНИЙ САЛЬНИК ДВИГАТЕЛЯ |
*11 |
КАРТЕР С РЕБРАМИ ЖЕСТКОСТИ В СБОРЕ |
*12 |
СОЕДИНИТЕЛЬНОЕ КОЛЬЦО КАРТЕРА С РЕБРАМИ ЖЕСТКОСТИ |
*13 |
РЕЗЬБОВАЯ ШПИЛЬКА КАРТЕРА С РЕБРАМИ ЖЕСТКОСТИ |
*14 |
КРОНШТЕЙН ДАТЧИКА УРОВНЯ МАСЛА |
*15 |
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ МАСЛЯНОГО ФИЛЬТРА |
*16 |
БЛОК ЦИЛИНДРОВ В СБОРЕ |
*17 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*18 |
ПРОКЛАДКА |
*19 |
ХОМУТ |
- |
- |
|
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
|
Универсальная консистентная смазка |
|
Герметик 1344 |
 |
Герметик 1324 |
★ |
Деталь с предварительно нанесенным на нее покрытием |
- |
- |
