ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    CAUTION:

    Перед началом обслуживания обязательно изучите раздел "Меры предосторожности" (см. стр.Щелкните по следующей ссылке).

    Note:

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому перед продолжением работ обязательно прочтите примечания по отсоединению провода от отрицательного (-) вывода аккумуляторной батареи (см. стр.Щелкните по следующей ссылке).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note:

    В системе электрических стеклоподъемников используется механизм, перемещающий дверное стекло немного вниз при открывании двери и поднимающий стекло при закрывании двери с целью предотвратить повреждение молдинга двери. Когда для обслуживания необходимо отсоединить отрицательный (-) вывод аккумуляторной батареи, предварительно полностью откройте окна дверей водителя и пассажира.

  3. СНИМИТЕ ПОДУШКУ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Щелкните по следующей ссылке

  4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

    Щелкните по следующей ссылкеЩелкните по следующей ссылке

  5. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Отделите уплотнитель обшивки проема передней двери настолько, чтобы можно было снять облицовочную накладку багажного отделения.

  6. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    Щелкните по следующей ссылке

  7. СНИМИТЕ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

    1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ.).

    2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note:

      В системе электрических стеклоподъемников используется механизм, перемещающий дверное стекло немного вниз при открывании двери и поднимающий стекло при закрывании двери с целью предотвратить повреждение молдинга двери. Когда для обслуживания необходимо отсоединить отрицательный (-) вывод аккумуляторной батареи, предварительно полностью откройте окна дверей водителя и пассажира.

    3. Отверните гайку и снимите задний датчик системы SRS в сборе с кузова автомобиля.

      Note:

      Ослабьте гайку, придерживая задний датчик системы SRS в сборе, поскольку штырь (стопор) заднего датчика системы SRS в сборе легко повредить.

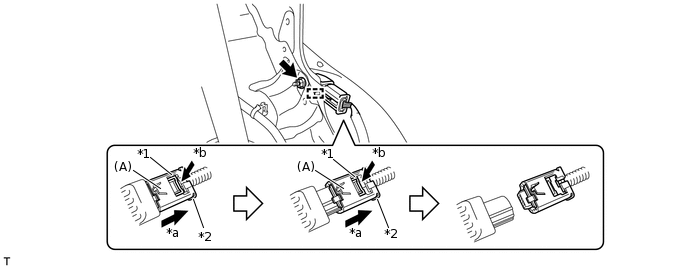

      B311402E02
      Table 1. Обозначения на рисунке

      *1

      Белый замок корпуса

      *2

      Желтый CPA

      *a

      Продольное перемещение

      *b

      Нажмите

    4. Отсоедините разъем, чтобы снять задний датчик системы SRS.

      Note:

      При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

      1. Прижмите белый замок корпуса и сдвиньте желтый механизм фиксации положения разъема. (Теперь разъем не может случайно разъединиться.)

      2. Прижмите белый замок корпуса снова и разъедините разъем.

        Note:

        При разъединении старайтесь не прижать часть (A), показанную на рисунке.

    5. После разъединения разъема убедитесь, что положение белого замка корпуса соответствует указанному на рисунке.

      B296256E01
      Table 2. Обозначения на рисунке

      *a

      Правильно

      *b

      Неправильно
