ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с левосторонним рулевым управлением) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия и установки или замены деталей, выполненных в ходе снятия/установки ЭБУ предупреждения о недопустимой дистанции в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Линк

Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Интеллектуальная система ультразвуковой локации*1

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированного привода двери багажного отделения

Click here

Замена ЭБУ предупреждения о недопустимой дистанции (для моделей без интеллектуальной системы ультразвуковой локации)

Регистрация типа бампера

Сенсорная система помощи при парковке LEXUS (для моделей без интеллектуальной системы ультразвуковой локации)

Click here

Замена ЭБУ предупреждения о недопустимой дистанции (для моделей с интеллектуальной системой ультразвуковой локации)

  • Угол обнаружения ультразвукового датчика

  • Нейтральное положение рулевого колеса

  • Регистрация типа бампера

  • Регистрация угла обнаружения ультразвукового датчика

  • Интеллектуальная система ультразвуковой локации

  • Сенсорная система помощи при парковке LEXUS (для моделей с интеллектуальной системой ультразвуковой локации)

Click hereClick here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick hereClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note:

    После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесьClick here

  2. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без заднего сиденья № 2)

    Нажмите здесьClick here

  3. СНИМИТЕ ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК (для моделей без заднего сиденья № 2)

    Для моделей без запасного колеса:

    Нажмите здесьClick here

  4. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

    Для моделей без запасного колеса:

    Нажмите здесьClick here

  5. СНИМИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА В СБОРЕ (для моделей без заднего сиденья № 2)

    Для моделей с компактным запасным колесом:

    Нажмите здесьClick here

  6. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

    Для моделей с запасным колесом:

    Нажмите здесьClick here

  7. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 (для моделей с задним сиденьем № 2)

    Нажмите здесьClick here

  8. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с задним сиденьем № 2)

    Нажмите здесьClick here

  9. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Для моделей без заднего сиденья № 2:

    Нажмите здесьClick here

    Для моделей с задним сиденьем № 2:

    Нажмите здесьClick here

  10. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

    Нажмите здесьClick here

  11. СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ

    Нажмите здесьClick here

  12. СНИМИТЕ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьClick here

  13. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьClick here

  14. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесьClick here

  15. СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ

    Нажмите здесьClick here

  16. СНИМИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с системой панорамного обзора)

    Нажмите здесьClick here

  17. СНИМИТЕ ПРАВЫЙ ИНТЕГРИРОВАННЫЙ БЛОК ЭБУ

    1. E333351

      Отсоедините все разъемы.

    2. Расцепите зажим.

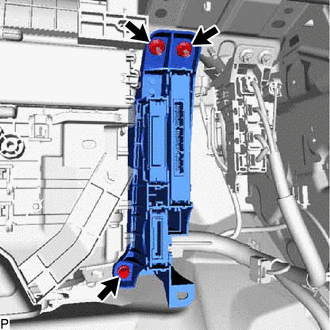

    3. E333355

      Отвернуть 2 гайки, вывернуть болт и снять правый блок интеграции ЭБУ.

  18. СНИМИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

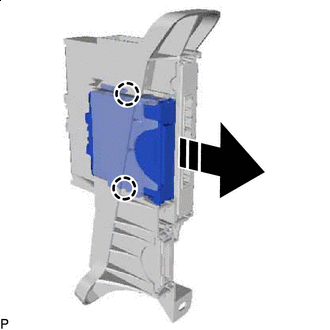

    1. E333356C01
      V113147

      Направление снятия

      Освободите 2 захвата и снимите ЭБУ предупреждения о недопустимой дистанции в сборе, как показано на рисунке.
