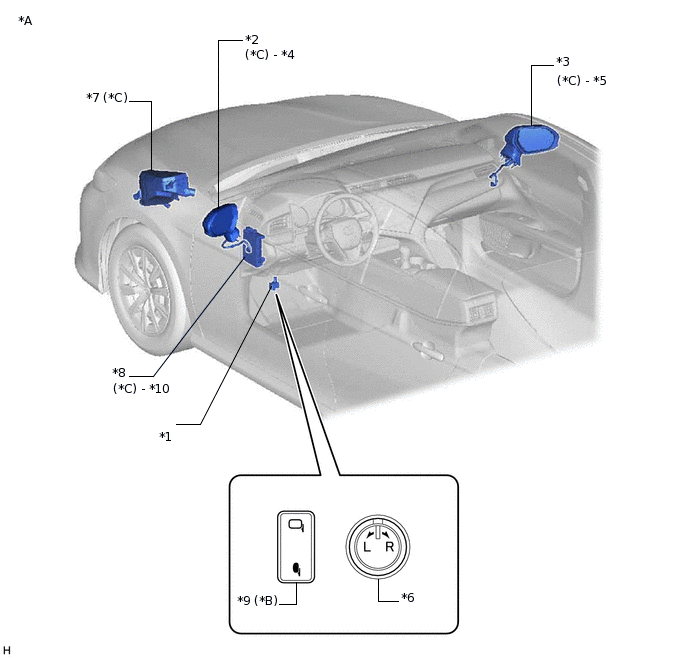

СИСТЕМА ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ (без памяти) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

ИЛЛЮСТРАЦИЯ

B490279C04

*A

Для моделей с левосторонним рулевым управлением

*B

для моделей с электроприводным механизмом отвода зеркал

*C

для моделей с обогревателем зеркала

-

-

*1

ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ

*2

ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

*3

ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

*4

ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО

*5

ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО

*6

ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ЗЕРКАЛА И РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПОВЕРХНОСТИ ЗЕРКАЛА

*7

БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ DEF

- ПРЕДОХРАНИТЕЛЬ MIR HTR

- РЕЛЕ DEF

*8

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ ECU-ACC

*9

ПЕРЕКЛЮЧАТЕЛЬ ОТВОДА

*10

ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3

ИЛЛЮСТРАЦИЯ

B489601C03

*A

Для моделей с правосторонним рулевым управлением

*B

для моделей с электроприводным механизмом отвода зеркал

*C

для моделей с обогревателем зеркала

-

-

*1

ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ

*2

ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

*3

ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

*4

ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО

*5

ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО

*6

ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ЗЕРКАЛА И РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПОВЕРХНОСТИ ЗЕРКАЛА

*7

БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ DEF

- ПРЕДОХРАНИТЕЛЬ MIR HTR

- РЕЛЕ DEF

*8

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ ECU-ACC

*9

ПЕРЕКЛЮЧАТЕЛЬ ОТВОДА

*10

ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3

ИЛЛЮСТРАЦИЯ

B473130C01

*A

для моделей с левосторонним рулевым управлением, с обогревателями зеркал

-

-

*1

ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ)

*2

DLC3

*3

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

-

-

ИЛЛЮСТРАЦИЯ

B489603C01

*A

для моделей с правосторонним рулевым управлением, с обогревателями зеркал

-

-

*1

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ)

*2

DLC3

*3

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

-

-
