ANTI-LOCK BRAKE SYSTEM PARTS LOCATION

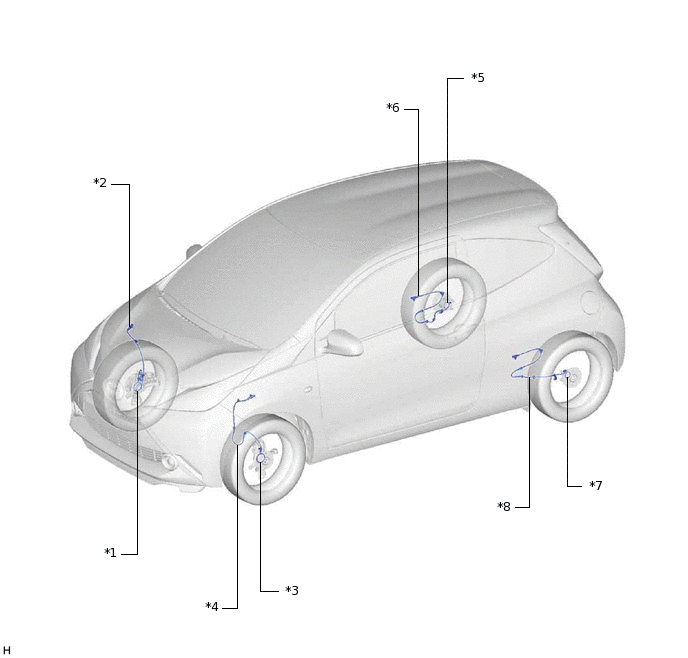

ILLUSTRATION
*1 |
FRONT AXLE HUB BEARING RH - FRONT SPEED SENSOR ROTOR RH |
*2 |
FRONT SPEED SENSOR RH |
*3 |
FRONT AXLE HUB BEARING LH - FRONT SPEED SENSOR ROTOR LH |
*4 |
FRONT SPEED SENSOR LH |
*5 |
REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR ROTOR RH |
*6 |
REAR SPEED SENSOR RH |
*7 |
REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR ROTOR LH |
*8 |
REAR SPEED SENSOR LH |

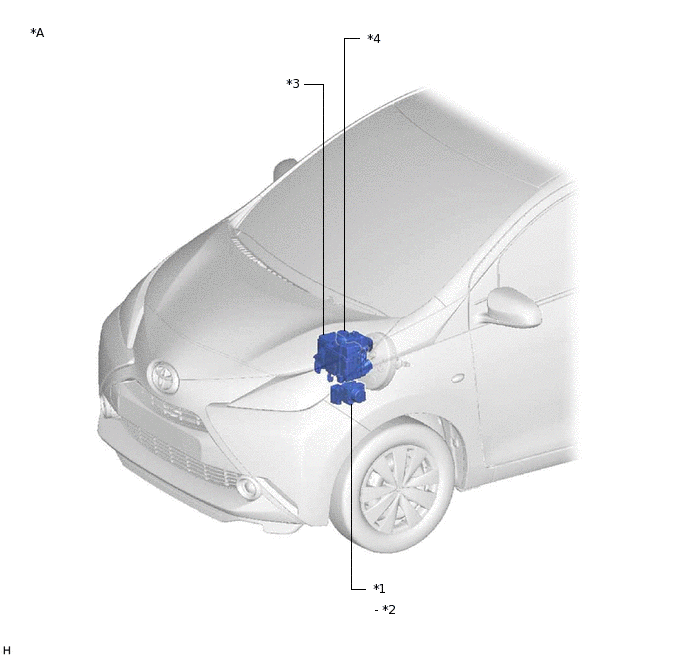

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
BRAKE ACTUATOR ASSEMBLY |
*2 |
SKID CONTROL ECU |
*3 |
NO. 1 ENGINE ROOM RELAY BLOCK - ABS NO. 1 FUSE - ABS NO. 2 FUSE |
*4 |
BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY - BRAKE FLUID LEVEL WARNING SWITCH |

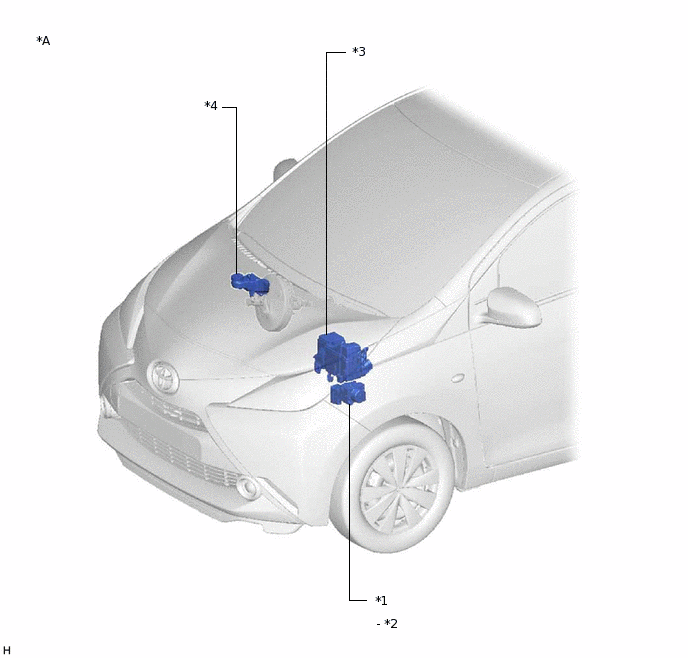

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
BRAKE ACTUATOR ASSEMBLY |
*2 |
SKID CONTROL ECU |
*3 |
NO. 1 ENGINE ROOM RELAY BLOCK - ABS NO. 1 FUSE - ABS NO. 2 FUSE |
*4 |
BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY - BRAKE FLUID LEVEL WARNING SWITCH |

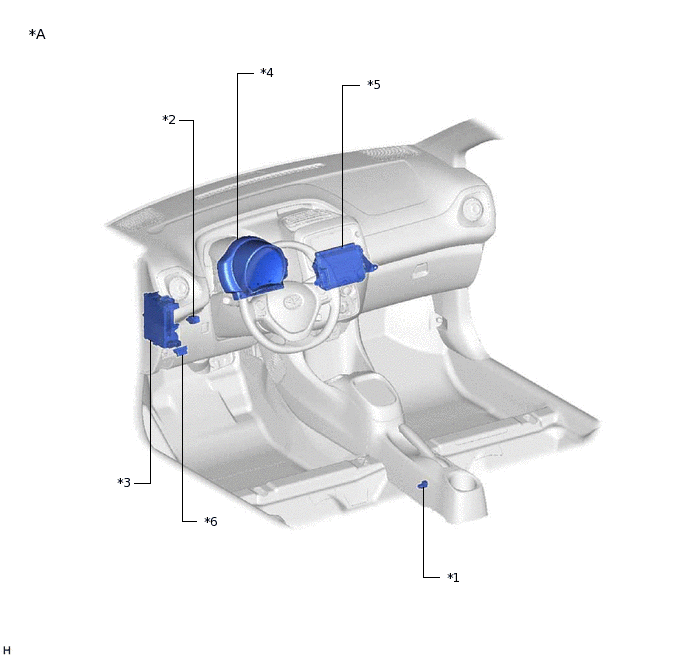

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
PARKING BRAKE SWITCH ASSEMBLY |
*2 |
STOP LIGHT SWITCH ASSEMBLY |
*3 |
DRIVER SIDE JUNCTION BLOCK ASSEMBLY - STOP FUSE - IG1 NO. 1 FUSE |
*4 |
COMBINATION METER ASSEMBLY - ABS WARNING LIGHT - BRAKE WARNING LIGHT |
*5 |
ECM |
*6 |
DLC3 |

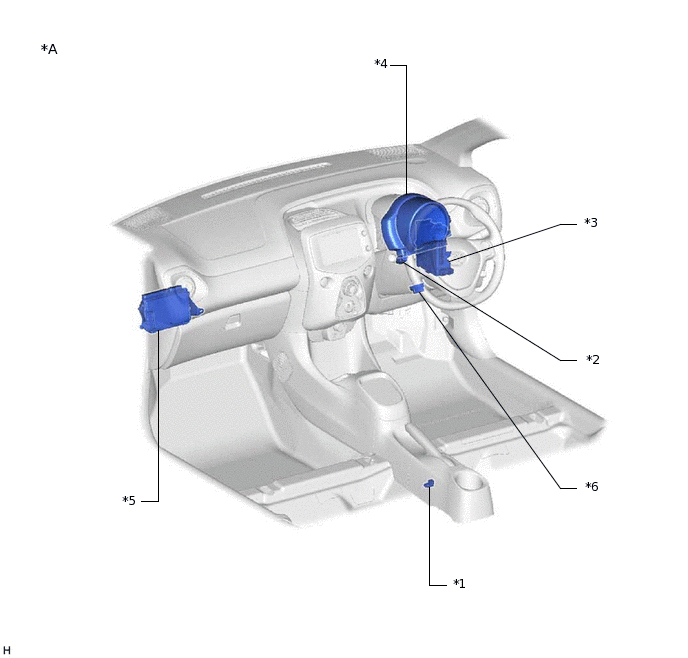

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
PARKING BRAKE SWITCH ASSEMBLY |
*2 |
STOP LIGHT SWITCH ASSEMBLY |
*3 |
DRIVER SIDE JUNCTION BLOCK ASSEMBLY - STOP FUSE - IG1 NO. 1 FUSE |
*4 |
COMBINATION METER ASSEMBLY - ABS WARNING LIGHT - BRAKE WARNING LIGHT |
*5 |
ECM |
*6 |
DLC3 |
