FUEL PUMP УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ТОПЛИВОЗАБОРНИК В СБОРЕ

   1. Установите новую прокладку на топливозаборник.

   2.

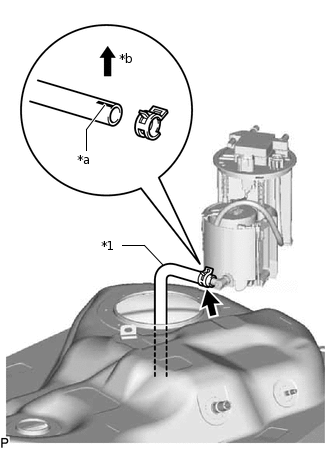

      *1	Шланг подачи топлива
      *a	Метка, нанесенная краской
      *b	Верхняя часть автомобиля

      Подсоедините топливный шланг так к топливозаборнику так, чтобы нанесенная краской метка была обращена вверх, и закрепите его фиксатором.

   3. Установите топливозаборник на топливный бак.

      Note:

      Соблюдайте осторожность, чтобы не повредить топливозаборник в сборе.

2. УСТАНОВИТЕ УСТАНОВОЧНУЮ ПЛАСТИНУ ПРОДУВОЧНОГО ПАТРУБКА ТОПЛИВНОГО БАКА

   1. Установите установочную пластину продувочного патрубка топливного бака, зафиксировав ее положение 8 болтами.

      6,0 Н*м

      61 кгс*см

      53 фунт-сила-дюйма

3. ПОДСОЕДИНИТЕ ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ

   1.

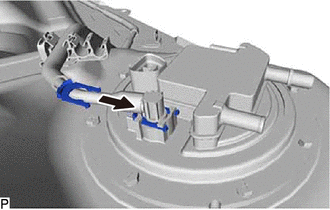

      Подсоедините подающий топливопровод к пластине топливозаборника, а затем установите фиксатор трубного соединителя.



      *1	Разъем топливопровода
      *2	Подающий топливопровод
      *3	Зажим трубного соединения
      *4	Кольцевое уплотнение
      *a	Кольцо
      *b	ПРАВИЛЬНО
      *c	НЕПРАВИЛЬНО

      Note:

      • Убедитесь в отсутствии царапин и посторонних частиц в месте соединения.

      • Убедитесь в том, что соединитель топливопровода вставлен надежно.

      • Убедитесь, что фиксатор трубного соединителя находится выше фланца подающего топливопровода.

      • После установки зажима трубного соединения убедитесь, что подающий топливопровод не выталкивается.

      • Соблюдайте осторожность, чтобы не повредить зажим трубного соединения. В случае обнаружения повреждений зажима трубного соединения замените его.

4. ПОДСОЕДИНИТЕ ВЫПУСКНОЙ ТОПЛИВОПРОВОД

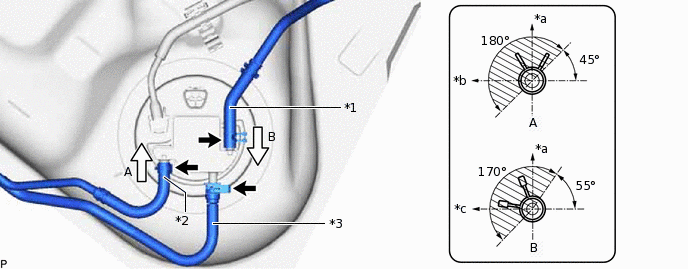

   1. Подсоедините трубку № 1, отводящую пары топлива, и выходной патрубок угольного адсорбера к пластине топливозаборника и надвиньте 2 хомута, чтобы закрепить их.



      *1	Трубка № 1, отводящая пары топлива	*2	Выходной патрубок угольного адсорбера
      *3	Трубка, отводящая пары топлива, в сборе	-	-
      *a	Верхняя часть автомобиля	*b	Левая сторона автомобиля
      *c	Правая сторона автомобиля	-	-

      Tip:

      Убедитесь, что зажимы шланга направлены, как показано на рисунке.

   2. Подсоедините трубку, отводящую пары топлива, к пластине топливозаборника и закрепите ее держателем.

      Note:

      • Перед подсоединением трубки, отводящей пары топлива, убедитесь в отсутствии повреждений и посторонних частиц на шланге и разъеме.

      • Потяните трубку, отводящую пары топлива, чтобы проверить подсоединение разъема.

5. УСТАНОВИТЕ ТОПЛИВНЫЙ БАК В СБОРЕ

   Нажмите здесьClick here
