ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

   1. Проверьте работу устройства снижения натяжения ремня безопасности.

      CAUTION:

      Не подавайте напряжение вспомогательной аккумуляторной батареи на разъем преднатяжителя.

      1.

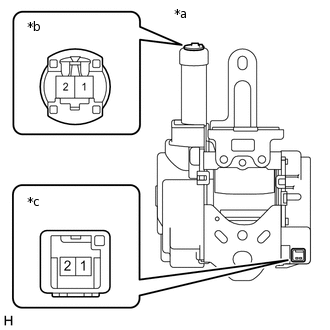

         *a	Устройство с отсоединенным жгутом проводов (передний ремень с катушкой и преднатяжителем в сборе)
         *b	Разъем преднатяжителя
         *c	Разъем устройства снижения натяжения ремня безопасности

         Подсоедините положительный (+) вывод вспомогательной аккумуляторной батареи к контакту 1 разъема устройства снижения натяжения ремня безопасности, а отрицательный (-) вывод - к контакту 2.

      2. Убедитесь, что, когда электромагнит притягивает стопор, слышен характерный звук.

      3. Вытяните ремень безопасности и дайте ему втянуться. Удостоверьтесь в наличии характерного звука.

      4. Снова вытяните ремень безопасности, отсоедините отрицательный (-) вывод вспомогательной аккумуляторной батареи и дайте ремню втянуться. Прислушайтесь и убедитесь, что звук при втягивании ремня стал громче.

         Если результат проверки не отвечает требованиям, замените ремень безопасности переднего сиденья с катушкой и преднатяжителем в сборе.

   2.

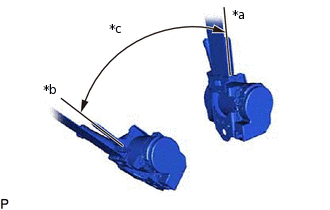

      *a	Устройство вытяжения
      *b	Разблокировка
      *c	Зафиксируйте
      *d	45°

      Перед установкой ремня безопасности переднего сиденья с катушкой и преднатяжителем в сборе проверьте работу ELR.

      Note:

      Не разбирайте устройство вытяжения.

      1. Убедитесь, что при наклоне устройства вытяжения на угол 15° или менее ремень вытягивается из устройства вытяжения. Также удостоверьтесь, что ремень блокируется при наклоне устройства вытяжения на угол 45° или более.

         Если результат проверки не отвечает требованиям, замените ремень безопасности переднего сиденья с катушкой и преднатяжителем в сборе.
