СИСТЕМА ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ (без памяти) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

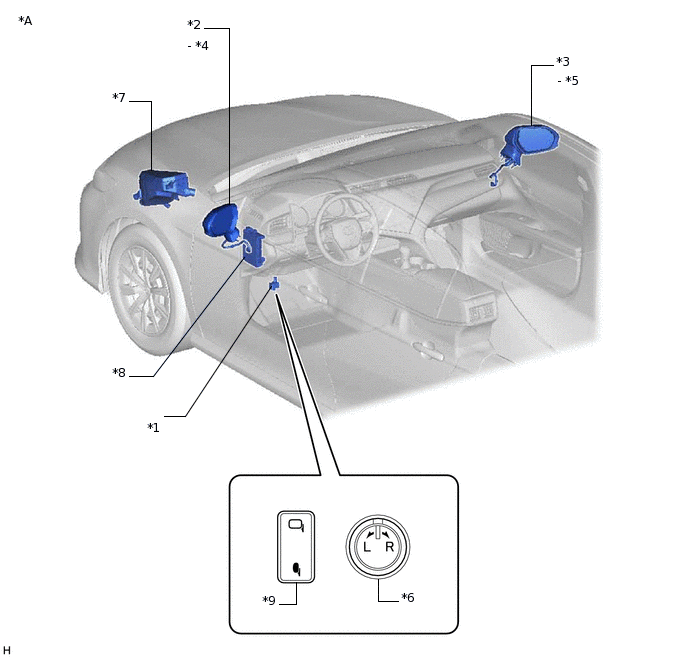

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
*2 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*3 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*4 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*5 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*6 |
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ЗЕРКАЛА И РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПОВЕРХНОСТИ ЗЕРКАЛА |
*7 |
БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DEF - ПРЕДОХРАНИТЕЛЬ MIR HTR - РЕЛЕ DEF |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |
*9 |
ПЕРЕКЛЮЧАТЕЛЬ ОТВОДА |
- |
- |

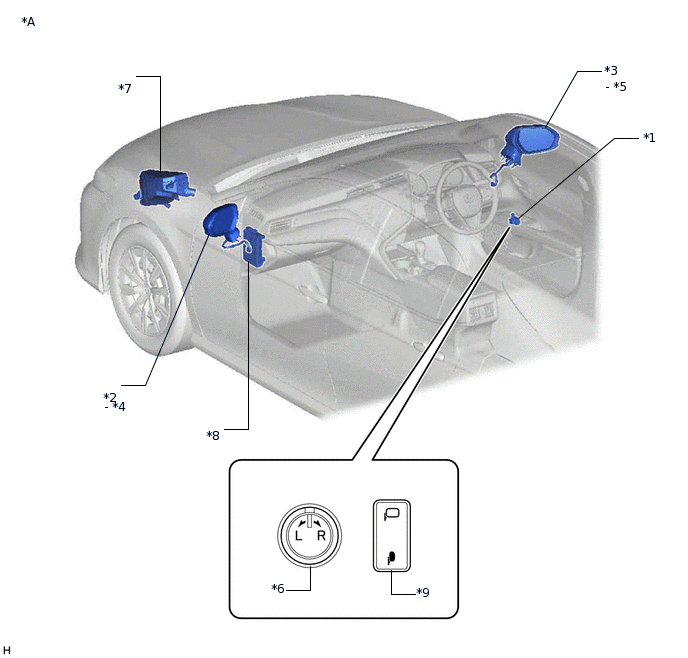

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
*2 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*3 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*4 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*5 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*6 |
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ЗЕРКАЛА И РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПОВЕРХНОСТИ ЗЕРКАЛА |
*7 |
БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DEF - ПРЕДОХРАНИТЕЛЬ MIR HTR - РЕЛЕ DEF |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |
*9 |
ПЕРЕКЛЮЧАТЕЛЬ ОТВОДА |
- |
- |

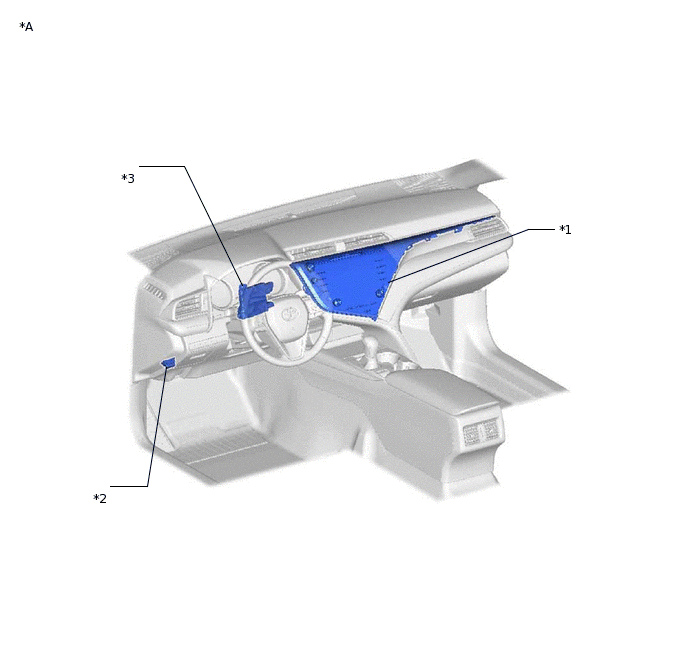

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ) |
*2 |
DLC3 |
*3 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
- |
- |

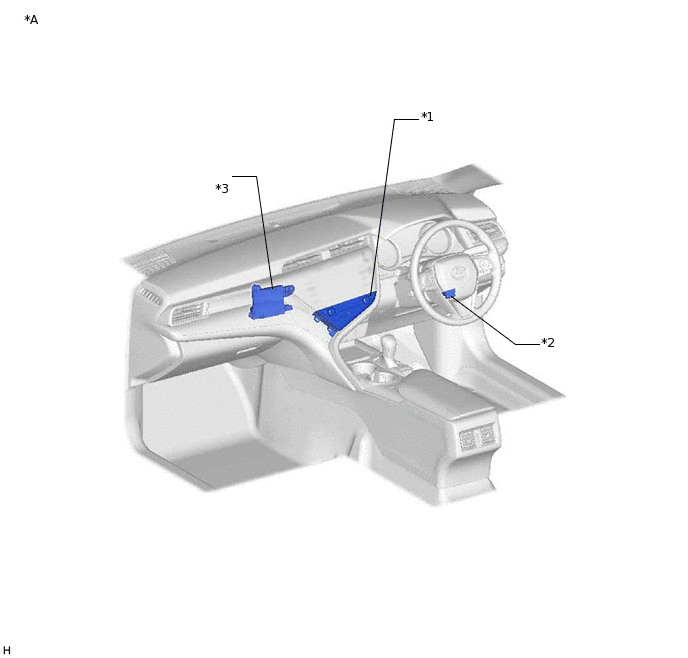

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ) |
*2 |
DLC3 |
*3 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
- |
- |
