ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки жгута электропроводки трансмиссии.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Тяга

Вывод аккумуляторной батареи отсоединен/подсоединен

Выполните калибровку "нуля" датчика положения рулевого колеса

Система предупреждения об уходе с полосы (с участием рулевого управления)

Щелкните по следующей ссылке

Предаварийная система безопасности

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке

Щелкните по следующей ссылке

Система панорамного обзора

Щелкните по следующей ссылке

Замена ECM

Регистрация идентификационного номера транспортного средства (VIN)

Код DTC сохраняется

Щелкните по следующей ссылке

Выполните регистрацию кода (система иммобилайзера)

Функция запуска двигателя

Описание методики регистрации см. в бюллетене технического обслуживания.

  • Замена двигателя в сборе

  • Устранена утечка газов из системы выпуска

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Щелкните по следующей ссылке

Замена автоматической трансмиссии в сборе

Выполните следующие процедуры в показанном порядке:

  1. Выполните сброс памяти

  2. Введите компенсационный код трансмиссии в ECM

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

  • Сильные толчки при переключении передач

  • Повышение расхода топлива

Щелкните по следующей ссылкедля инициализации U761E

Щелкните по следующей ссылкедля регистрации U761E

Замена ECM

(если возможно, считайте компенсационный код трансмиссии из предыдущего ECM)

Возможно

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Передайте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Невозможно

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Сбросьте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Замена ECM*1

Выполните регистрацию кода (функция иммобилайзера)

  • Система дистанционной блокировки дверей

  • Интеллектуальная система посадки и запуска (для функции посадки)

  • Интеллектуальная система посадки и запуска (функция запуска)

  • Функция блокировки рулевого управления

Описание методики регистрации см. в бюллетене технического обслуживания.

Замена ECM*2

Выполните регистрацию кода (система иммобилайзера)

  • Система дистанционной блокировки дверей

  • Запуск двигателя

Описание методики регистрации см. в бюллетене технического обслуживания.

Подвеска, шины*3

Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Система помощи при парковке

Щелкните по следующей ссылкедля инициализации

Щелкните по следующей ссылкедля калибровки

  • Контроллер инициализация телекамеры

  • Отрегулируйте угол поворота рулевого колеса.

  • Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Система панорамного обзора

Щелкните по следующей ссылкедля инициализации

Щелкните по следующей ссылкеДля калибровки

Выполните инициализацию ЭБУ левой фары в сборе

Система освещения (НАРУЖНОГО) (для моделей с автоматической системой управления уровнем фар)

Щелкните по следующей ссылке

Регулирование углов установки передних колес

Выполните настройку параметров системы и калибровку "нуля" датчика замедления.

  • Система VSC выключена или не работает

  • Коды DTC выводятся

  • Горит контрольная лампа скольжения SLIP

  • Контрольная лампа ABS горит

Щелкните по следующей ссылке

Замена корпуса клапанов трансмиссии в сборе

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Сбросьте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

  • Сильные толчки при переключении передач

  • Повышение расхода топлива

Щелкните по следующей ссылкедля инициализации U761E

Щелкните по следующей ссылкедля регистрации U761E

*1: для моделей с интеллектуальной системой посадки и запуска

*2: для моделей без интеллектуальной системы посадки и запуска

*3: Высота подвески автомобиля изменяется вследствие замены деталей подвески или шин.

CAUTION:
  • A346363C01

    *a

    Объект, превышающий весовое ограничение подъемника двигателя

    Двигатель в сборе с трансмиссией в блоке с главной передачей имеет большую массу. Во избежание внезапного падения подъемника двигателя или соскакивания двигателя с трансмиссией в сборе с подъемника обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

  • A344783

    Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

  • C313282C01

    *a

    Объект, превышающий весовое ограничение телескопического гидравлического домкрата

    Автоматическая трансмиссия в сборе имеет очень большую массу. Во избежание внезапного падения телескопического гидравлического домкрата обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ

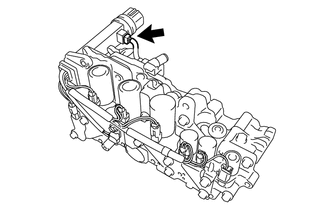

    1. C317170

      Отсоедините разъем датчика оборотов трансмиссии.

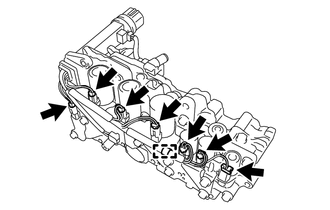

    2. C317172

      Отсоедините 7 разъемов электромагнитных клапанов переключения передач.

    3. Расцепите зажим.

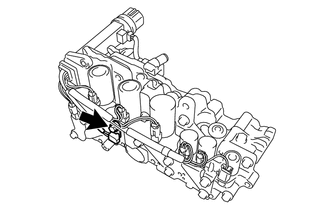

    4. C317171

      Выверните болт, снимите стопорную пластину и отсоедините датчик температуры от корпуса клапанов трансмиссии.

    5. C201698

      Выверните болт и снимите стопорную пластину и жгут электропроводки трансмиссии с корпуса клапанов.
