СИСТЕМА SFI, диагностические DTC: P033511 и P033515

Код DTC Наименование DTC
P033511 Датчик положения коленчатого вала "А", цепь — короткое замыкание на массу
P033515 Датчик положения коленчатого вала "А", цепь — короткое замыкание на цепь аккумуляторной батареи или обрыв

ОПИСАНИЕ

Датчик положения коленчатого вала состоит из зубчатого диска датчика положения коленчатого вала № 1 и датчика с магниторезистивным элементом (MRE). Зубчатый диск датчика положения коленчатого вала имеет 34 зубца, расположенных с интервалом 10° (2 зубца отсутствуют для определения верхней мертвой точки) и монтируется на коленчатом валу. Датчик положения коленчатого вала генерирует 34 сигнала при каждом обороте коленчатого вала двигателя. ECM использует сигнал датчика положения коленчатого вала (сигнал NE) для определения положения коленчатого вала и частоты его вращения.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Память

Примечание

P033511

Датчик положения коленчатого вала "А", цепь — короткое замыкание на массу

Выходное напряжение датчика положения коленчатого вала менее 0,3 В в течение 4 секунд и более (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи датчика положения коленчатого вала

  • Датчик положения коленчатого вала

  • ECM

Загорается

Код DTC сохраняется

Код SAE: P0337

P033515

Датчик положения коленчатого вала "А", цепь — короткое замыкание на цепь аккумуляторной батареи или обрыв

Выходное напряжение датчика положения коленчатого вала более 4,7 В в течение 4 секунд и более (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи датчика положения коленчатого вала

  • Датчик положения коленчатого вала

  • ECM

Загорается

Код DTC сохраняется

Код SAE: P0338
  • A200774E03

    Для справки: проверка с помощью осциллографа.

    Tip:

    Форма сигнала должна соответствовать показанной на рисунке.

    Название контакта ECM

    Между NE+ и NE-

    Рабочий диапазон диагностического прибора

    2 В/ДЕЛ., 20 мс / дел.

    Значение

    Холостые обороты при прогретом двигателе

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Если выходное напряжение датчика положения коленчатого вала передается, сохраняется низкий уровень или Высокий уровень, ECM расценивает это как неисправность в цепи датчика, включает лампу MIL и сохраняет DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства (основные)

Датчик положения коленчатого вала

Требуемые датчики/устройства (связанные)

Датчик положения распредвала

Продолжительность работы

Постоянно

ПРОВЕРОЧНАЯ ПОЕЗДКА

  1. Подключите GTS к DLC3.

  2. Включите зажигание (IG).

  3. Включите GTS.

  4. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  5. Выключите зажигание и подождите не менее 30 с.

  6. Включите зажигание двигателя (IG).

  7. Включите GTS.

  8. Подождите не менее 5 с.

  9. Войдите в следующие меню: Powertrain / Engine / Trouble Codes.

  10. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.

  12. Введите DTC: P033511, P033515.

  13. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Tip:

    • Если результат проверки NORMAL, система исправна.

    • Если результат проверки ABNORMAL, система неисправна.

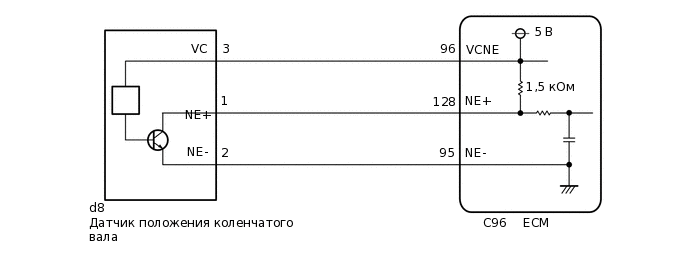

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A402625E08

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Частоту вращения коленчатого вала двигателя можно проверить с помощью GTS. Для проверки выполните следующие действия:

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine / Data List / Engine Speed.

    5. Запустите двигатель.

    • Согласно показаниям, частота вращения коленчатого вала двигателя может быть равна нулю во время нормальной работы двигателя. Это вызывано отсутствием сигналов NE от датчика положения коленчатого вала. Помимо этого, согласно показаниям, частота вращения коленчатого вала двигателя может быть меньше фактической, если выходное напряжение датчика положения коленчатого вала недостаточно.

  • С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (ЧАСТОТА ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА ДВИГАТЕЛЯ)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine / Data List / Engine Speed.

      Powertrain > Engine > Data List

      Информация на дисплее прибора

      Engine Speed

    5. Запустите двигатель.

    6. Считайте значения, отображенные на GTS, во время работы двигателя.

      Номинальное значение/Номинальный режим

      Отображаются действительные значения.

      Tip:

      • Для проверки изменения частоты вращения коленчатого вала двигателя выведите на дисплей GTS график.

      • Если двигатель не запускается, проверьте частоту вращения коленчатого вала двигателя при прокручивании стартером.

      • Если для частоты вращения коленчатого вала двигателя на дисплее GTS отображается нуль (0), в цепи датчика положения коленчатого вала может быть обрыв или короткое замыкание.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылке

    NG

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

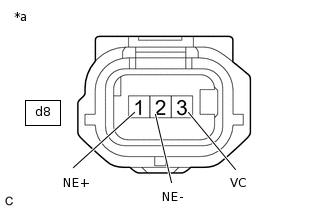

    A376492C65

    *a

    Вид спереди разъема со стороны жгута проводов:

    (к датчику положения коленчатого вала)
    Tip:

    Убедитесь, что разъем правильно подключен. В противном случае надежно подключите его и повторите проверку на наличие DTC.

    1. Отсоедините разъем датчика положения коленчатого вала.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      d8-3 (VC) - масса

      Зажигание включено (IG)

      4,5 - 5,5 В

      d8-1 (NE+) - масса

      Зажигание включено (IG)

      3,0 - 5,0 В

    4. Выключите зажигание и подождите не менее 30 с.

    5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      d8-3 (VC) - d8-1 (NE+)

      Зажигание выключено

      1,425 - 1,575 кОм

      d8-2 (NE-) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    НЕ СООТВ.

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА - ECM)

    1. Отсоедините разъем датчика положения коленчатого вала.

    2. Отсоедините разъем ECM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      d8-3 (VC) - C96-96 (VCNE)

      Всегда

      Менее 1 Ом

      d8-2 (NE-) - C96-95 (NE-)

      Всегда

      Менее 1 Ом

      d8-1 (NE+) - C96-128 (NE+)

      Всегда

      Менее 1 Ом

      d8-3 (VC) или C96-96 (VCNE) - масса и другие контакты

      Всегда

      10 кОм или более

      d8-2 (NE-) или C96-95 (NE-) - масса и другие контакты

      Всегда

      10 кОм или более

      d8-1 (NE+) или C96-128 (NE+) - масса и другие контакты

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ECM

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
